Rozvaděč – NOARK – SHP-232 AC
SKU: F39073
EAN: 2010000038741
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Hmotnost | 2,04 kg |
| CN | 85381000 |

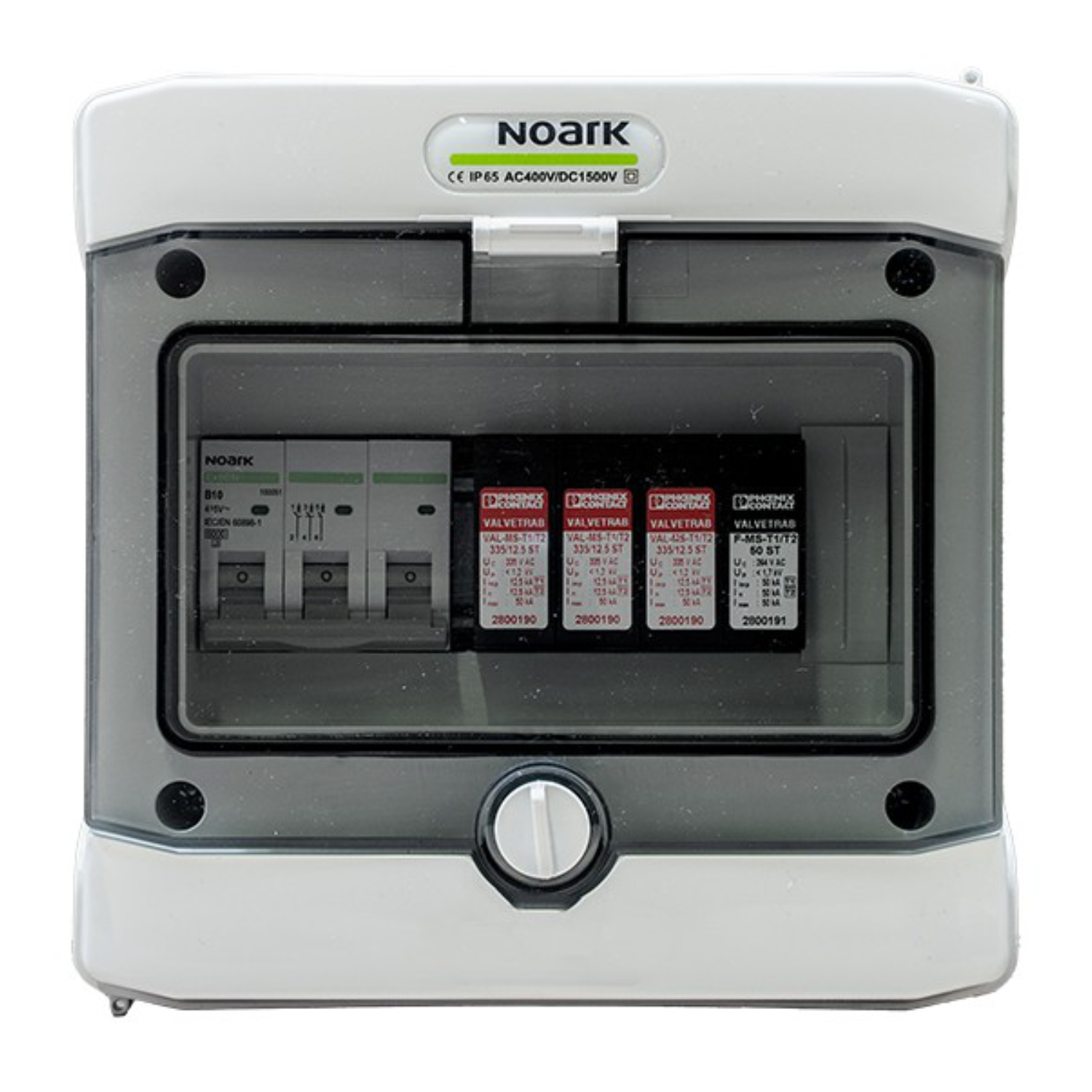

Rozvaděč NOARK SHP-232 AC
SHP-232 AC je modulární přepěťová ochrana AC typu T1/T2 integrovaná s nadproudovým jističem, určená k ochraně fotovoltaických instalací před následky přepětí. Zařízení má stupeň krytí IP65, odolnost vůči UV záření a je připravené k připojení, což zajišťuje bezpečnost a spolehlivost systému.
Hlavní vlastnosti SHP-232 AC:
- Integrovaná přepěťová ochrana typu T1/T2 a nadproudový jistič Noark B16A 3P.
- Jmenovité izolační napětí U: 400 V AC, 1500 V DC.
- Stupeň krytí IP65 a odolnost vůči UV záření.
- Modulární konstrukce s možností připojení shora nebo zdola.
- Jmenovitá spínací schopnost jističe Icn: 6 kA (IEC 60898-1) / 10 kA (IEC 60947-2).
- Jmenovitý proud přepěťové ochrany Imax (8/20) μs: 50 kA.
- Záruka: 5 let.
Pro koho je to dobrá volba?
SHP-232 AC je ideální řešení pro instalatéry a vlastníky fotovoltaických systémů, kteří hledají komplexní ochranu proti přepětím. Díky vysokému stupni krytí IP65 a odolnosti vůči UV záření je zařízení vhodné pro montáž v náročných venkovních podmínkách, což z něj činí vynikající volbu pro rezidenční i komerční instalace, kde je klíčové zajistit dlouhodobou ochranu zařízení.
| ZÁKLADNÍ PARAMETRY | |
|---|---|
| Model | SHP-232 AC |
| Počet pól | 8 |
| ELEKTRICKÉ A MECHANICKÉ PARAMETRY KRYTU | |
| Rozměry krytu bez průchodek a MC4 (D|Š|V) (mm) | 120.00 | 202.00 | 201.00 |
| V souladu s | EN 60670-1, EN 62208 |
| Stupeň krytí | IP65 |
| Třída ochrany | II |
| Jmenovité izolační napětí U₁ (V) | 400 V AC, 1500 V DC |
| Zkouška žíhavou tyčí (°C) | 650°C |
| Odolnost proti nárazu | IK08 |
| Odolnost vůči UV | Ano |
| Plast vhodný k recyklaci | bezhalogenový |
| Provozní teplota (°C) | -25°C do +60°C |
| PODROBNÉ SPECIFIKACE | |
| Jistič (MCB) | |
| Výrobce / Model | Noark / Ex9BN 3P B16 |
| Jmenovitý proud (A) | 16A; 3-F |
| Jmenovité spínací napětí Ue (V) | 230/415 V AC |
| Minimální napětí (V) | 72 V DC na pól (1P, 2P), 48 V DC na pól (3P, 4P) |
| Jmenovité impulzní napětí Uimp (kV) | 6 kV |
| Jmenovitá zkratová spínací schopnost Icn (kA) | 6 kA (IEC/EN 60898-1), 10 kA (IEC/EN 60947-2) |
| Jmenovité izolační napětí U₁ (V) | 690 V AC |
| Počet pólů | 3 |
| Frekvence (Hz) | 50/60 Hz |
| Charakteristika | B |
| V souladu s | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanická životnost (spínání) | 20 000 |
| Elektrická životnost (spínání) | 10 000 |
| Třída omezení energie | 3 |
| Kategorie použití | A |
| Směr napájení | Libovolný (shora nebo zdola) |
| Přepěťová ochrana AC (SPD) | |
| Výrobce / Model | Phoenix/VAL-MS-T1/T2 335/12.5/3+1 |
| V souladu s | EN 61643-11 / IEC 61643-11 |
| IEC testovací třída | I / II, T1 / T2 |
| Napájecí systém IEC | TT, TN-S |
| Počet pólů | 4 |
| Ochranné okruhy | L-N, L-PE, N-PE |
| Směr fungování | 3L-N & N-PE |
| Jmenovité napětí Un (V) | 240/415 V AC |
| Jmenovitá frekvence fN (Hz) | 50 Hz (60 Hz) |
| Maximální provozní napětí Uc (L-N) (V AC) | 335 V AC |
| Maximální provozní napětí Uc (L-PE) (V AC) | 335 V AC |
| Maximální provozní napětí Uc (N-PE) (V AC) | 264 V AC |
| Jmenovitý zatěžovací proud I (A) | 80 A |
| Proud ochranného vodiče |PE (mA) | ≤ 5 ΜΑ |
| Příkon v pohotovostním režimu Pc (mVA) | ≤ 810 mVA |
| Jmenovitý odváděný proud I (8/20) µs (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Maximální vybíjecí proud Imax (8/20) μs (kA) | 50 kA |
| Zkušební bleskový proud (10/350) µs, náboj (As) | 6,25 As (L-N), 6,25 As (L-PE), 25 As (N-PE) |
| Zkušební bleskový proud (10/350) µs, specifická energie (kJ/Q) | 39 kJ/Q (L-N), 39 kJ/Q (L-PE), 625 kJ/Ω (N-PE) |
| Zkušební bleskový proud (10/350) µs, špičková hodnota proudu limp (kA) | 12,5 kA (L-N), 12,5 kA (L-PE), 50 kA (N-PE) |
| Souhrnný odváděný proud Itotal (8/20) μs (kA) | 50 kA |
| Souhrnný odváděný proud Itotal (10/350) μs (kA) | 50 kA |
| Schopnost potlačení následného proudu Ifi (N-PE) (kA) | 50 kA |
| Odolnost proti zkratu ISCCR (kA) | 100 A |
| Úroveň ochrany Up (L-N) (kV) | ≤ 1,2 kV |
| Úroveň ochrany Up (L-PE) (kV) | ≤ 1,6 kV (30 kA – 8/20 μs) |
| Úroveň ochrany Up (N-PE) (kV) | ≤ 2 kV |
| Zbytkové napětí Ures (L-N) (kV) | ≤ 1,7 kV |
| Zbytkové napětí Ures (L-PE) (kV) | ≤ 1,2 kV (při In) |
| Zbytkové napětí Ures (N-PE) (kV) | ≤ 1,2 kV (při 5 kA) |
| Chování TOV pro U₁ (L-N) (V AC) | 415 V AC (5s) |
| Chování TOV pro U₁ (N-PE) (V AC) | 457 V AC (120 min) |
| Doba odezvy t₁ (L-N) (ms) | 1200 V AC (200 ms) |
| Doba odezvy t₁ (L-PE) (ns) | ≤ 25 ns |
| Doba odezvy tд (N-PE) (ns) | ≤ 100 ns |
| Maximální předběžná ochrana v průchozích instalacích (A) | 80 A (gG 16 mm²) |
| Maximální hodnota pojistky v radiální instalaci (A) | 160 A (gG) |
| Maximální vybíjecí proud Imax (8/20) μs (kA) | 65 kA |
| OBECNÉ INFORMACE | |
| Záruka (roky) | 5 |
| Připraveno k připojení | Ano |
| Hmotnost (kg) | 1.740 KG |
