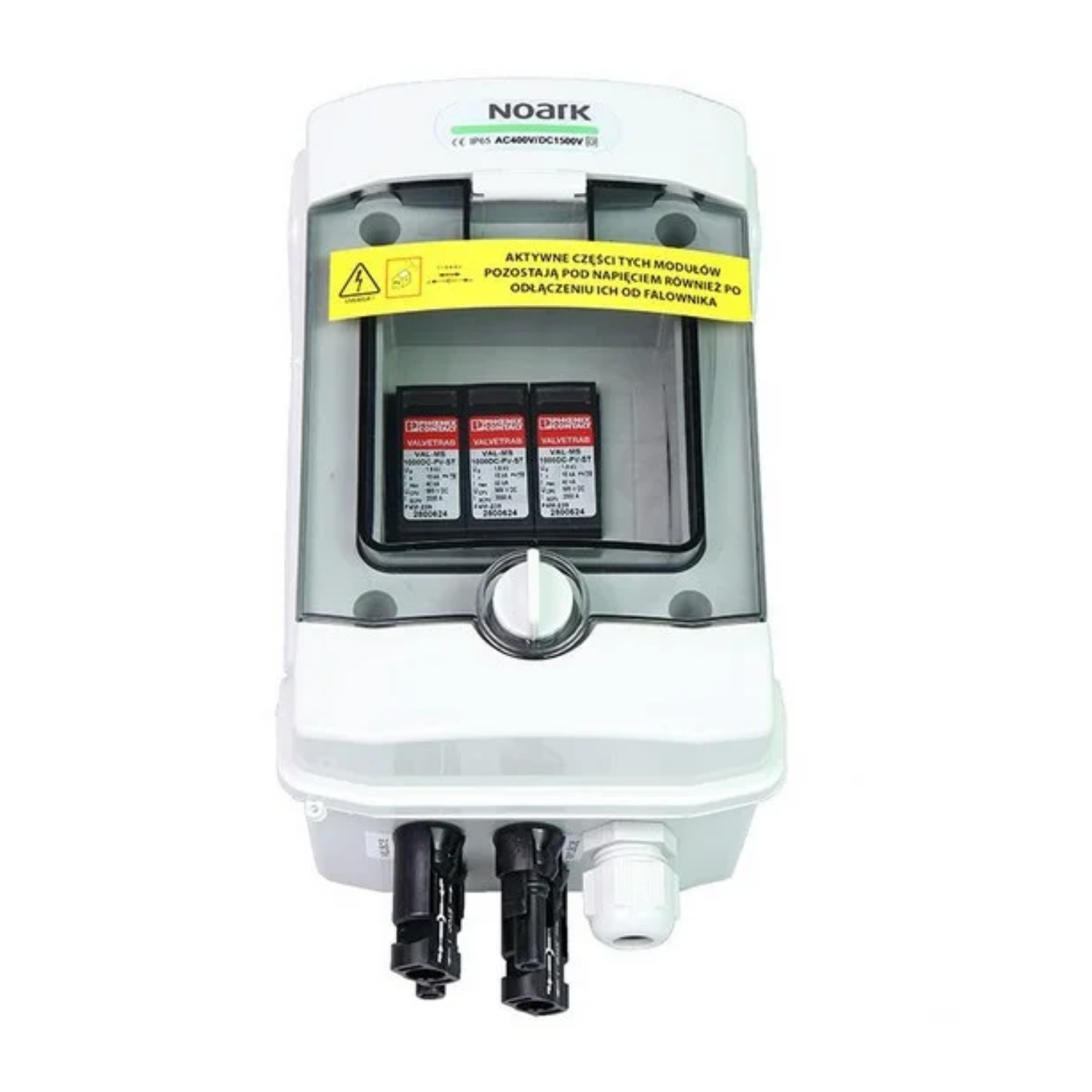

Rozvaděč – NOARK – SH-5 DC
SKU: F39071
EAN: 2010000037584
Podrobnosti o produktu
| Hmotnost | 1,06 kg |
|---|---|
| CN | 85351010 |
Noark SH-5 DC série Standard
Modulární přepěťová ochrana SH-5 DC ze série Standard od Noark je navržena k ochraně fotovoltaických instalací před následky přepětí. Vybavena pokročilými svodiči typu T1/T2 zajišťuje vysokou úroveň bezpečnosti a spolehlivost i v náročných podmínkách, což potvrzuje stupeň krytí IP65 a odolnost vůči UV záření.
Hlavní vlastnosti Noark SH-5 DC série Standard:
- Účinná ochrana proti přepětí typu T1/T2 díky svodiči PHOENIX/VAL-MS-T1/T2 1000DC-PV/2+V.
- Maximální impulzní proud Imax 40 kA (8/20 μs) a jmenovitý proud In 15 kA (8/20 μs).
- Rychlá doba odezvy ≤ 25 ns, která minimalizuje riziko poškození chráněného zařízení.
- Pevné modulární pouzdro se stupněm krytí IP65, odolné vůči UV záření a nárazům (IK08).
- Jmenovité izolační napětí U: 400 V AC, 1500 V DC, s možností provozu v rozmezí teplot od -25 °C do +60 °C.
- Připraven k připojení s továrně instalovanými konektory MC4 Stäubli a s pětiletou zárukou.
Pro koho je to dobrá volba?
Noark SH-5 DC série Standard je ideálním řešením pro instalatéry fotovoltaických systémů, kteří hledají spolehlivou a snadno montovatelnou ochranu pro instalace pracující při vysokých stejnosměrných napětích. Vynikne jak v rezidenčních, tak i v komerčních aplikacích, kde je klíčová bezpečnost a dlouhá životnost zařízení chráněných proti přepětí.
| Parametr | SH-5 DC |
|---|---|
| VSTUPNÍ ÚDAJE AKUMULÁTORU | |
| Počet vstupů | výstupů PV řetězce | 1 | 1 |
| Počet polí | 4 |
| Typ připojení | Panelové konektory MC4 Stäubli |
| Model | PHS 4 T |
| ZÁKLADNÍ PARAMETRY STRANY DC | |
| Počet | Druh přepěťové ochrany DC | Typ | 1 | Phoenix | T1/T2 |
| ELEKTRICKÉ A MECHANICKÉ PARAMETRY KRYTU | |
| Rozměry krytu bez průchodek a konektorů MC4 (Dél.|Šíř.|Výš.) (mm) | 120.00 | 128.00 | 201.00 |
| Provedení v souladu s | EN 60670-1, EN 62208 |
| Stupeň krytí | IP65 |
| Třída ochrany | II |
| Jmenovité izolační napětí U₁ (V) | 400 V AC, 1500 V DC |
| Zkouška žhavou tyčí (°C) | 650°C |
| Odolnost proti nárazu | IK08 |
| Odolnost proti UV | Ano |
| Recyklovatelný plast | bezhalogenový |
| Provozní teplota (°C) | -25°C – +60°C |
| POUŽITÝ PŘEPĚŤOVÝ OCHRANNÝ ČLEN DC (SPD) | |
| Výrobce | PHOENIX |
| Model | VAL-MS-T1/T2-1000DC-PV/2+V |
| Ochrana proti přepětí | T1 / T2 |
| Napětí volného běhu Uocstc (V) | ≤ 975 V DC |
| Maximální vybíjecí proud Imax (8/20) µs (kA) | 40 kA |
| Doba odezvy tA (ns) | ≤ 25 ns |
| Zkušební bleskový proud (10/350) µs, náboj (As) | 2,5 As |
| Zkušební bleskový proud (10/350) µs, specifická energie (kJ/Ω) | 6,25 kJ/Ω |
| Zkušební bleskový proud (10/350) µs, špičková hodnota limp (kA) | 5 kA |
| Celkový odváděný proud Itotal (8/20) µs (kA) | 40 kA |
| Celkový odváděný proud Itotal (10/350) µs (kA) | 5 kA |
| Izolační odpor Riso (GΩ) | > 5 GΩ (při 500 V DC) |
| Jmenovitý vybíjecí proud In (8/20) µs (kA) | 15 kA |
| Jmenovitý zatěžovací proud I (A) | 80 A |
| Dlouhodobý pracovní proud ICPV (µA) | < 20 µA DC |
| Maximální trvalé napětí Ucpv (V) | 1170 V DC |
| Odolnost proti zkratu IsCPV (kA) | 2000 A |
| Zbytkové napětí Ures (kV) | ≤ 3,5 kV (při In) |
| – | ≤ 2,9 kV (při 5 kA) |
| – | ≤ 3,2 kV (při 10 kA) |
| – | ≤ 3,7 kV (při 20 kA) |
| – | ≤ 4,1 kV (při 30 kA) |
| – | ≤ 4,6 kV (při 40 kA) |
| Proud ochranného vodiče IPE (kV) | ≤ 20 µA DC |
| – | ≤ 350 µA AC |
| Úroveň ochrany Up (kV) | ≤ 3,5 kV |
| Spotřeba v pohotovostním režimu Pc (mVA) | ≤ 25 mVA |
| Konfigurace zapojení | Konfigurace Y |
POZOR! AKTIVNÍ ČÁSTI TĚCHTO MODULŮ ZŮSTÁVAJÍ POD NAPĚTÍM I PO ODDĚLENÍ OD MĚNIČE.
