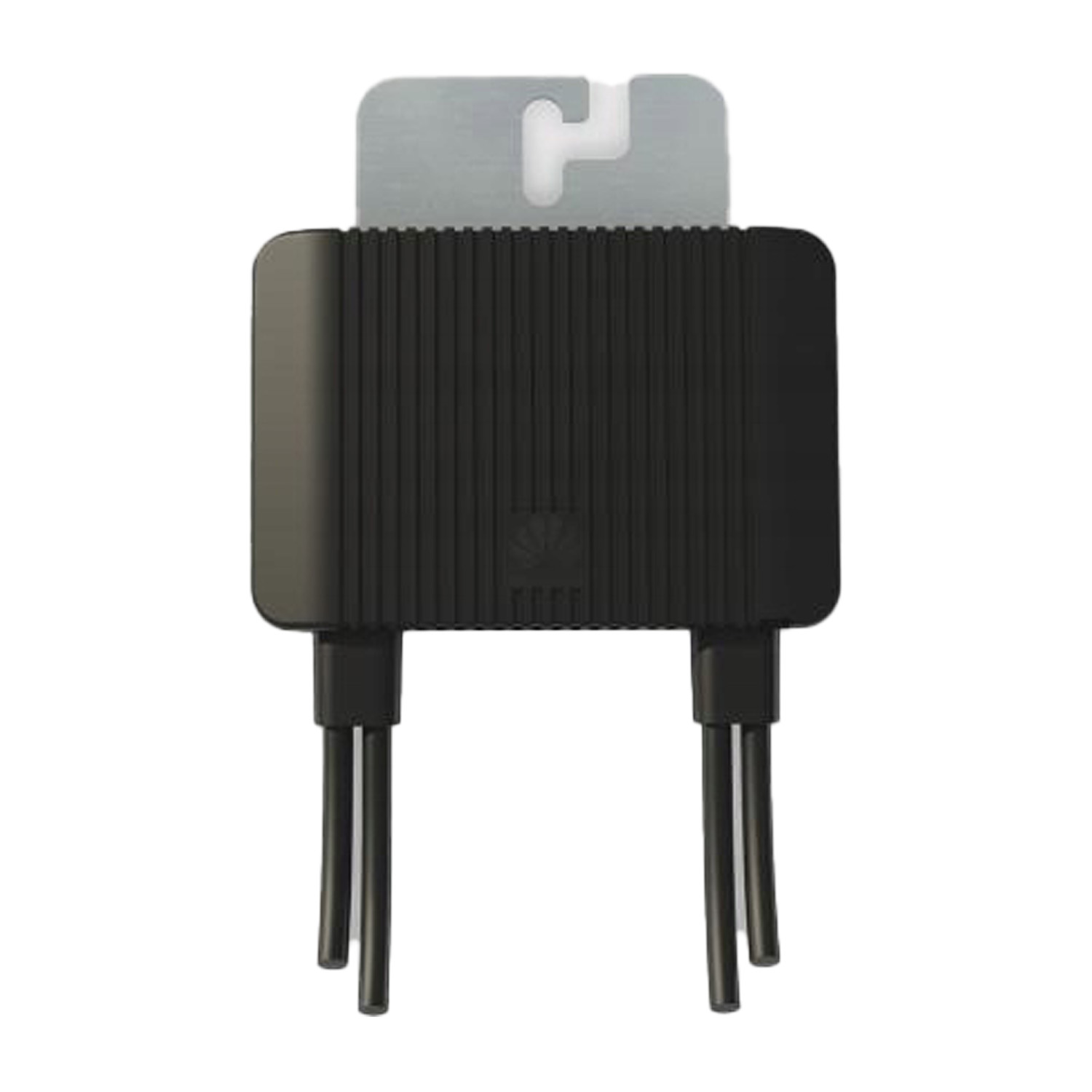

Optimalizátor HUAWEI MERC1300W-P krátký kabel
| Výrobce | |
|---|---|
| Použití | |
| Jmenovitý vstupní výkon | |
| Maximální zkratový proud | |
| Maximální výstupní proud | |
| Maximální výstupní napětí | |
| Maximální účinnost | |
| Délka kabelu | |
| Způsob upevnění | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Hmotnost | 1,212 kg |
| CN | 90308900 |
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Použití | |
| Jmenovitý vstupní výkon | |
| Maximální zkratový proud | |
| Maximální výstupní proud | |
| Maximální výstupní napětí | |
| Maximální účinnost | |
| Délka kabelu | |
| Způsob upevnění | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Hmotnost | 1,212 kg |
| CN | 90308900 |
Inteligentní optimalizátor výkonu Huawei MERC-1100/1300W-P
Inteligentní řadič modulu Huawei MERC-1100/1300W-P je optimalizátor výkonu nové generace, navržený tak, aby maximalizoval energetický výnos a zajišťoval nejvyšší úroveň bezpečnosti fotovoltaické instalace. Díky kompatibilitě s vysoce výkonnými moduly a pokročilým diagnostickým funkcím představuje řešení do budoucna pro komerční systémy i náročné domácí instalace.
Hlavní vlastnosti Huawei MERC-1100/1300W-P:
- Pokročilé bezpečnostní funkce: Zařízení zajišťuje bezpečnost na nejvyšší úrovni díky přesnému lokalizování obloukových zkratů (Arc Fault Pinpoint Positioning), detekci teploty a funkci bezpečného vypnutí, která snižuje napětí na 1 V.
- Vysoká kompatibilita a výkon: Podporuje moduly se vstupním výkonem až 1300 W a proudem až 20 A, což zaručuje plnou kompatibilitu s nejnovějšími vysoce výkonnými fotovoltaickými panely na trhu.
- Flexibilita návrhu pro C&I: Umožňuje vytvářet delší řetězce panelů, což je zvláště výhodné v komerčních a průmyslových (C&I) scénářích, zjednodušuje návrh a snižuje náklady na instalaci.
- Rychlá instalace a vysoká účinnost: Automatické mapování modulů za méně než 5 sekund výrazně urychluje uvedení do provozu a maximální účinnost 99,5 % minimalizuje energetické ztráty.
- Plná odolnost a spolehlivost: Má krytí IP68, které zaručuje úplnou ochranu proti prachu i vodě, což zajišťuje dlouhodobý a bezporuchový provoz za jakýchkoli povětrnostních podmínek.
Pro koho je to dobrá volba?
Je ideální řešení pro investory a instalatéry fotovoltaických systémů v komerčním a průmyslovém sektoru (C&I), kde jsou klíčové flexibilita návrhu (delší řetězce) a nejvyšší bezpečnostní standardy. Skvěle se osvědčí i v pokročilých domácích instalacích, zejména při použití moderních vysoce výkonných modulů. Díky funkcím jako lokalizace poruch a bezpečné vypnutí poskytuje optimalizátor Huawei plnou kontrolu nad systémem a klid na mnoho let.
| Parametr | MERC-1100W-P | MERC-1300W-P |
|---|---|---|
| Vstup | ||
| Jmenovitý vstupní DC výkon (W)¹ | 1100 | 1300 |
| Max. vstupní napětí (V) | 125 | 125 |
| Rozsah pracovního napětí MPPT (V) | 12,5 – 105 | 12,5 – 105 |
| Max. zkratový proud (Isc) (A) | 20 | 20 |
| Max. účinnost (%) | 99,5% | 99,5% |
| Vážená účinnost (%) | 99,0% | 99,0% |
| Přepěťová kategorie | II | II |
| Výstup | ||
| Max. výstupní napětí (V) | 80 | 80 |
| Max. výstupní proud (A) | 22 | 22 |
| Bypass výstupu² | Ano | Ano |
| Výstupní napětí při vypnutí optimalizátoru (V)³ | 1 | 1 |
| Shoda s normami | ||
| Bezpečnost | IEC62109-1 (bezpečnost třídy II) | IEC62109-1 (bezpečnost třídy II) |
| RoHS | Ano | Ano |
| Obecné údaje | ||
| Rozměry (Š x V x H) (mm) | 149 x 104 x 49 | 149 x 104 x 49 |
| Hmotnost (včetně kabelů) (kg) | 1,05 | 1,05 |
| Montážní prvek (volitelně) | Montážní destička rámu PV modulu, T-šroub | Montážní destička rámu PV modulu, T-šroub |
| Vstupní konektor | MC4 | MC4 |
| Délka vstupního kabelu (m) | 0,1 (verze s krátkým vstupním kabelem)⁴ | 0,1 (verze s krátkým vstupním kabelem)⁴ |
| Výstupní konektor | MC4 | MC4 |
| Délka výstupního kabelu (m) | 0,1 (+), 5,1 (-) (verze s krátkým vstupním kabelem)⁴ | 0,1 (+), 5,1 (-) (verze s krátkým vstupním kabelem)⁴ |
| Rozsah provozní teploty/vlhkosti | -40 °C až +85 °C⁵ / 0%–100% RH | -40 °C až +85 °C⁵ / 0%–100% RH |
| Stupeň krytí | IP68 | IP68 |
| Kompatibilní měnič | SUN2000-8/10/12/15/17/20KTL-M2 SUN2000-20/29.9/30/36/40KTL-M3 SUN2000-12/15/17/20/23/25KTL-M5 SUN2000-50KTL-M3 |
|
Konfigurace řetězce (plná konfigurace optimalizátoru)
| Měnič | Minimální počet optimalizátorů na řetězec | Maximální počet optimalizátorů na řetězec | Doporučený počet řetězců na měnič | Maximální DC výkon na řetězec (W) |
|---|---|---|---|---|
| SUN2000-12-20KTL-M2 | 6 | 25 | 12KTL: 1, 15-20KTL: 2 | 20,000 |
| SUN2000-12-25KTL-M5 | 6 | 25 | 12KTL: 1, 15-25KTL: 2 | 20,000 |
| SUN2000-20-40KTL-M3 | 6 | 25 | 30/36KTL: 3, 40KTL: 4 | 20,000 |
| SUN2000-50KTL-M3 | 6 | 20 | 4 | 20,000 |
*1 Jmenovitý výkon modulů za standardních testovacích podmínek (STC) by neměl překročit jmenovitý vstupní DC výkon optimalizátorů. Výkon modulu může být až o 5 % vyšší než jmenovitý výkon optimalizátoru.
*2 Poškozené optimalizátory budou obcházena, aby ostatní optimalizátory a měniče nebyly dotčeny poruchou.
*3 Když je výstup optimalizátoru otevřený nebo je připojený měnič k optimalizátoru vypnutý, výchozí výstupní napětí optimalizátoru je 1 V DC.
*4 U verze s krátkým vstupním kabelem (vstupní kabel 0,1 m (+/-), výstupní kabel 0,1 m (+), 5,1 m (-)) se ujistěte, že kabely PV modulu jsou dostatečně dlouhé, aby je bylo možné připojit k optimalizátorům. Verze s dlouhým vstupním kabelem je k dispozici na vyžádání.
*5 Když je provozní teplota optimalizátoru mezi 70 °C a 85 °C, může se optimalizátor vypnout kvůli ochraně proti přehřátí a spustit alarm. Po poklesu teploty na 70 °C nebo méně se optimalizátor automaticky znovu spustí bez rizika poškození.
