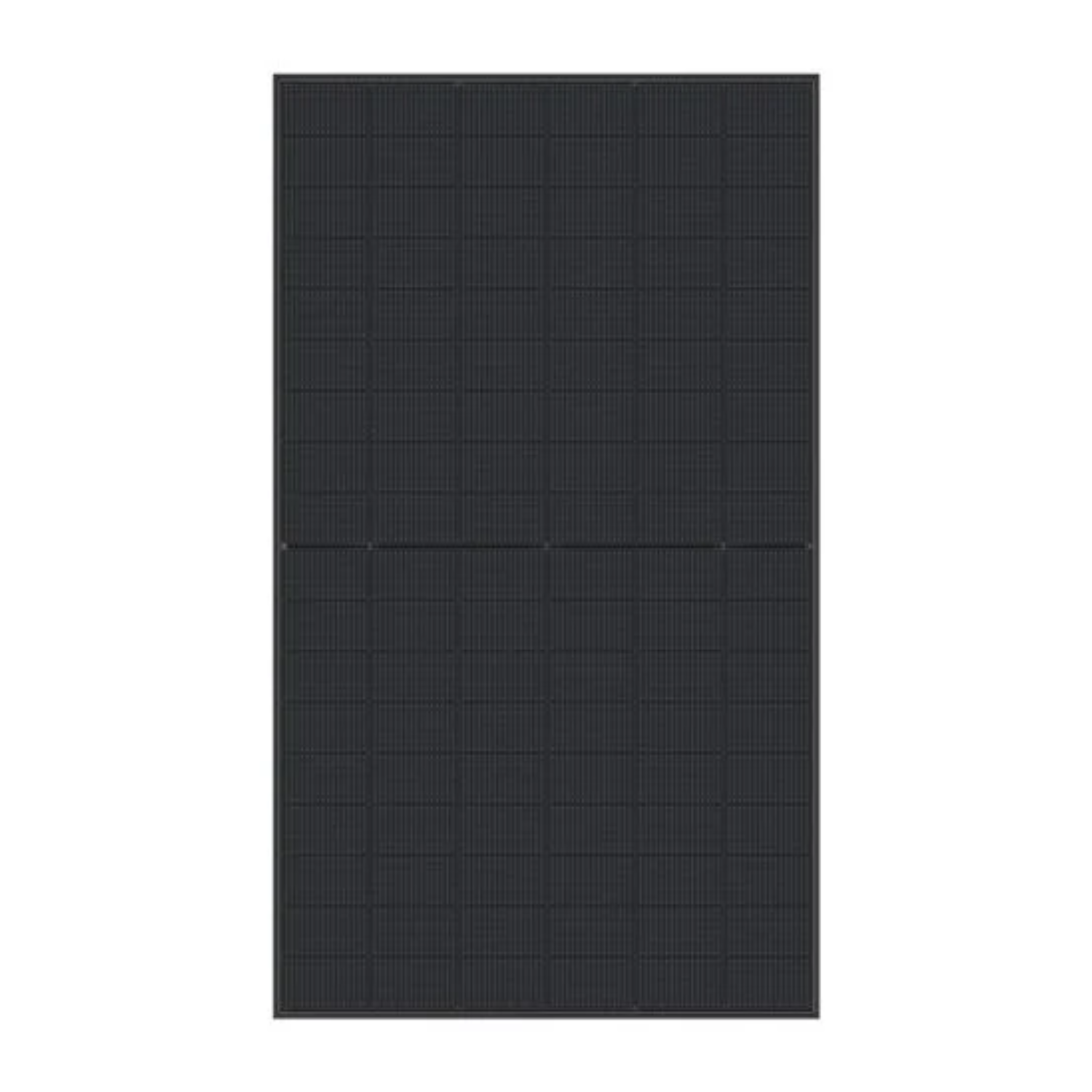

Modul – TCL – HSM-ND54-DR500 – bifaciální
SKU: F10H0
EAN: 2010000037690
| Model | |
|---|---|
| Výkon | |
| Fullblack | |
| Barva rámu | |
| Účinnost | |
| Tier 1 | |
| Záruka na produkt | |
| Lineární záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Třída nehořlavosti | |
| Tloušťka rámu | |
| Výška | |
| Šířka | |
| Maximální statické zatížení (Pa) | |
| Délka kabelu (+) | |
| Množství na paletě | |
| Množství v kontejneru | |
| Hmotnost | 27 kg |
| CN | 85414300 |
Čistá cena
72,14 €
Hrubý
Hrubý
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
Podrobnosti o produktu
| Model | |
|---|---|
| Výkon | |
| Fullblack | |
| Barva rámu | |
| Účinnost | |
| Tier 1 | |
| Záruka na produkt | |
| Lineární záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Třída nehořlavosti | |
| Tloušťka rámu | |
| Výška | |
| Šířka | |
| Maximální statické zatížení (Pa) | |
| Délka kabelu (+) | |
| Množství na paletě | |
| Množství v kontejneru | |
| Hmotnost | 27 kg |
| CN | 85414300 |
Fotovoltaický panel TCL Solar T Class HSM-ND54-DR
Fotovoltaický panel TCL Solar T Class HSM-ND54-DR je pokročilé řešení kombinující technologii sklo-sklo s oboustrannou výrobou energie. Nabízí výkon v rozmezí 485–510 W a účinnost až 22,9 %, což zajišťuje vysokou výkonnost a stabilní výrobu energie za různých povětrnostních podmínek. Jeho elegantní vzhled a odolná konstrukce ho předurčují pro instalace v rodinných domech i komerčních objektech.
Hlavní vlastnosti TCL Solar T Class HSM-ND54-DR:
- Oboustranná konstrukce umožňující výrobu energie z obou stran panelu.
- Účinnost panelu až 22,9 % pro maximalizaci výroby energie.
- Pevný rám vysoké pevnosti a tepelně tvrzené sklo pro zvýšenou odolnost.
- Zajištěná spolehlivost díky přísným kvalifikačním postupům v dodavatelském řetězci.
- Dlouhodobá záruční podpora zahrnující záruku na produkt a na výkon v rozmezí 25–30 let.
- Odolnost vůči extrémním povětrnostním podmínkám, včetně zatížení větrem až 2400 Pa a sněhem až 5400 Pa.
Pro koho je to vhodná volba?
Panel TCL Solar T Class HSM-ND54-DR je ideální volbou pro majitele domů a firem, kteří hledají efektivní, spolehlivá a estetická fotovoltaická řešení. Díky oboustranné technologii a vysoké odolnosti vůči povětrnostním vlivům se tyto panely výborně hodí pro instalace vystavené proměnlivému počasí i tam, kde je důležitá dlouhodobá stabilita výroby energie a trvanlivost investice.
Karta katalogowa TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Karta-katalogowa.pdf
Instrukcja montażu TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Instrukcja-montazu.pdf
Gwarancja TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Gwarancja.pdf
Certyfikat zgodności TCL-HSM-ND54-DR-485-510
TCL-HSM-ND54-DR-485-510-Certyfikat-zgodnosci.pdf
| Parametr | HSM-ND54-DR485 | HSM-ND54-DR490 | HSM-ND54-DR495 | HSM-ND54-DR500 | HSM-ND54-DR505 | HSM-ND54-DR510 |
|---|---|---|---|---|---|---|
| Jmenovitý výkon (Pnom) (W) | 485 W | 490 W | 495 W | 500 W | 505 W | 510 W |
| Účinnost panelu (%) | 21,8% | 22,0% | 22,3% | 22,5% | 22,7% | 22,9% |
| Jmenovité napětí (Vmpp) (V) | 33,10 V | 33,30 V | 33,50 V | 33,70 V | 33,90 V | 34,10 V |
| Jmenovitý proud (Impp) (A) | 14,66 A | 14,72 A | 14,78 A | 14,84 A | 14,90 A | 14,96 A |
| Napětí naprázdno (Voc) (V) | 39,34 V | 39,50 V | 39,70 V | 39,92 V | 40,14 V | 40,36 V |
| Zkratový proud (Isc) (A) | 15,60 A | 15,67 A | 15,74 A | 15,81 A | 15,88 A | 15,95 A |
| Parametry BNPI | ||||||
| Jmenovitý výkon (Pnom) (W) | 532 W | 537 W | 543 W | 548 W | 553 W | 558 W |
| Napětí naprázdno (Voc) (V) | 39,56 V | 39,71 V | 39,93 V | 40,13 V | 40,34 V | 40,54 V |
| Zkratový proud (Isc) (A) | 17,02 A | 17,08 A | 17,17 A | 17,24 A | 17,31 A | 17,38 A |
| Výnos z oboustranné konstrukce | ||||||
| Pmax, 5% zvýšení výnosu z oboustranné konstrukce (W) | 509 W | 515 W | 520 W | 525 W | 530 W | 536 W |
| Isc, 5% zvýšení výnosu z oboustranné konstrukce (A) | 16,38 A | 16,45 A | 16,53 A | 16,60 A | 16,67 A | 16,75 A |
| Pmax, 10% zvýšení výnosu z oboustranné konstrukce (W) | 534 W | 539 W | 545 W | 550 W | 556 W | 561 W |
| Isc, 10% zvýšení výnosu z oboustranné konstrukce (A) | 17,16 A | 17,24 A | 17,31 A | 17,39 A | 17,47 A | 17,55 A |
| Mechanické údaje | ||||||
| Oboustranná konstrukce (Pmax/lsc) | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% | 80% +/-5% |
| Oboustranná konstrukce (Voc) | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% | 98% +/-2% |
| Maximální napětí systému (V) | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC | 1500 V IEC |
| Solární články | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon | N-Type TOPCon |
| Sklo | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak | 2,0 mm, tvrzené sklo s vysokou propustností tepla, antireflexní povlak |
| Provozní teplota (°C) | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C | -40 °C až +85 °C |
| Teplotní zkoušky (IEC TS 63126) (°C) | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C | -40 °C až +70 °C |
| Připojovací krabice | IP-68, 3 bypass diody | IP-68, 3 bypass diody | IP-68, 3 bypass diody | IP-68, 3 bypass diody | IP-68, 3 bypass diody | IP-68, 3 bypass diody |
| Maximální jmenovitý proud pojistky (A) | 30 A | 30 A | 30 A | 30 A | 30 A | 30 A |
| Konektor | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A | Stäubli MC4-EVO2A |
| Hmotnost (kg) | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg | 27 kg |
| Teplotní koeficient výkonu (% / °C) | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C | -0,29% / °C |
| Teplotní koeficient napětí (% / °C) | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C | -0,25%/ °C |
| Teplotní koeficient proudu (% / °C) | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C | 0,045% / °C |
| Max. zatížení (Pa/kg/m²) | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu | Vítr: 2400 Pa, 245 kg/m² vpředu i vzadu; Sníh: 5400 Pa, 550 kg/m² vpředu |
| Odolnost proti nárazu | Kroupy o průměru 25 mm při rychlosti 23 m/s | Kroupy o průměru 25 mm při rychlosti 23 m/s | Kroupy o průměru 25 mm při rychlosti 23 m/s | Kroupy o průměru 25 mm při rychlosti 23 m/s | Kroupy o průměru 25 mm při rychlosti 23 m/s | Kroupy o průměru 25 mm při rychlosti 23 m/s |
| Rám | Hliníková slitina eloxovaná černě | Hliníková slitina eloxovaná černě | Hliníková slitina eloxovaná černě | Hliníková slitina eloxovaná černě | Hliníková slitina eloxovaná černě | Hliníková slitina eloxovaná černě |
| Balení | ||||||
| Počet modulů na 1 paletě | 36 | 36 | 36 | 36 | 36 | 36 |
| Počet modulů v 40ft HQ kontejneru | 24 | 24 | 24 | 24 | 24 | 24 |
| Počet modulů v kontejneru / počet modulů na kontejner | 864 | 864 | 864 | 864 | 864 | 864 |
| Testy a certifikáty | ||||||
| Standardní testy | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 | IEC 61215, IEC 61730 |
| Třída požární odolnosti | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) | Class A (IEC 61730-2/ UL 790) |
| Třída ochrany | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) | Class II (IEC 61140) |
| Certifikáty kvality | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace | ISO 9001:2015, ISO 14001:2015, ISO 45001-2018, Recyklace |
| Systém řízení bezpečnosti a ochrany zdraví při práci | CE | CE | CE | CE | CE | CE |
