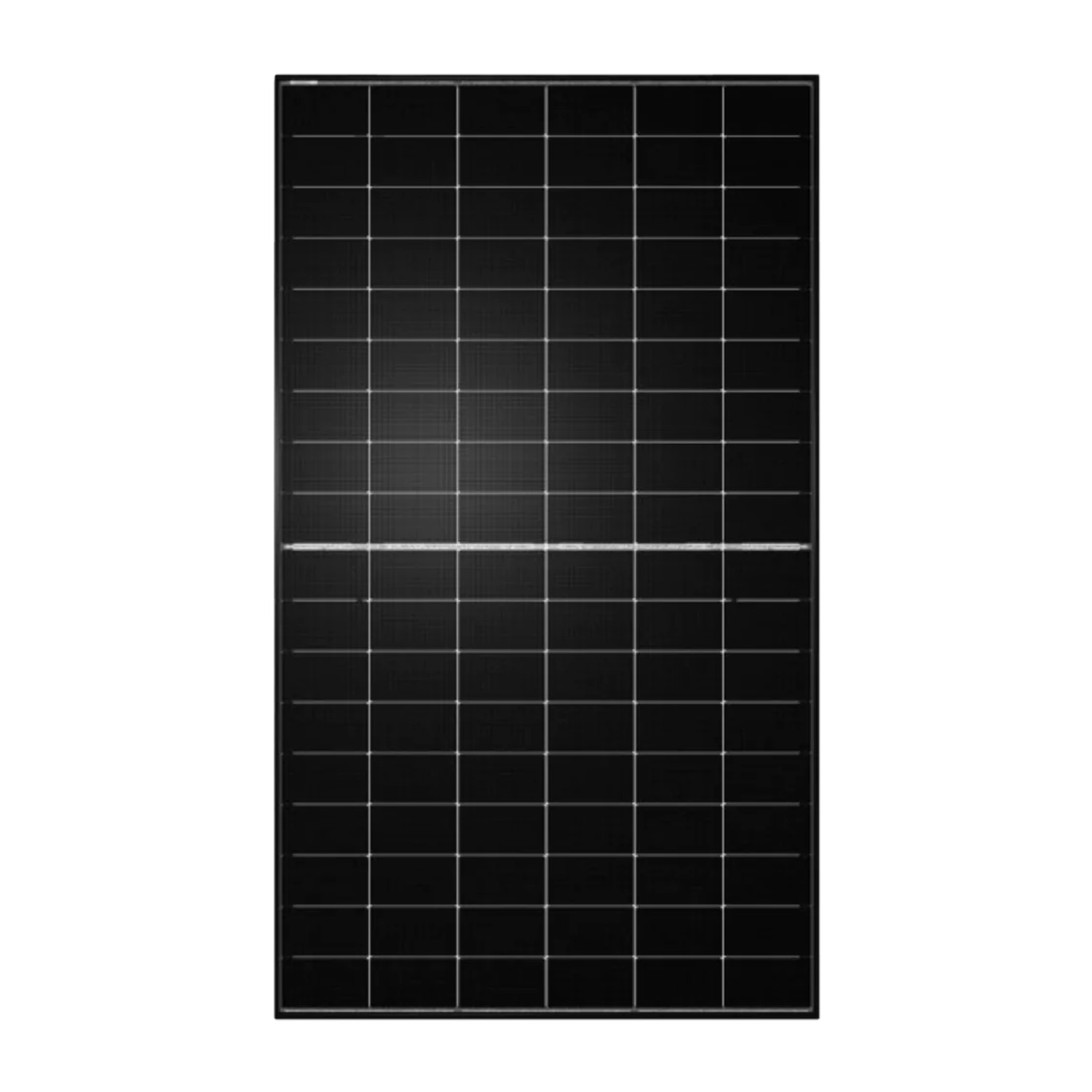

Modul JA SOLAR JAM60D40-500/LB – černý rám – bifaciální

SKU: F110701-10 EAN: 2010000031254
Modul JA SOLAR JAM60D40-500/LB - černý rám - bifaciální
Výrobce

Model

Výkon

Fullblack

Barva rámu

Účinnost

Tier 1

Záruka na produkt

Lineární záruka výkonu

Typ modulu

Typ FV článku

Dvojité sklo

Počet BusBar

Třída nehořlavosti

Tloušťka rámu

Výška

Šířka

Maximální statické zatížení (Pa)

Délka kabelu (+)

Délka kabelu (-)

1200 mm
Množství na paletě

Množství v kontejneru

Hmotnost 27,3 kg
CN 85414300
Čistá cena 81,28 €
Hrubý

81,28 €
Hrubý

Skladem:

3 ks
Přihlaste se zadat objednávku

Přihlaste se zadat objednávku

81,28 €
Hrubý

Skladem:

3 ks
Přihlaste se zadat objednávku

Karta katalogowa JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf Instrukcja montażu JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf Gwarancja JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf

Podrobnosti o produktu

Výrobce

Model

Výkon

Fullblack

Barva rámu

Účinnost

Tier 1

Záruka na produkt

Lineární záruka výkonu

Typ modulu

Typ FV článku

Dvojité sklo

Počet BusBar

Třída nehořlavosti

Tloušťka rámu

Výška

Šířka

Maximální statické zatížení (Pa)

Délka kabelu (+)

Délka kabelu (-)

1200 mm
Množství na paletě

Množství v kontejneru

Hmotnost 27,3 kg
CN 85414300

Fotovoltaický panel JA SOLAR JAM60D40 LB Deep Blue 4.0 Pro

Fotovoltaický panel JA SOLAR JAM60D40 LB ze série Deep Blue 4.0 Pro je pokročilý bifaciální (oboustranný) modul typu n-typ, vyrobený v technologii sklo–sklo. Nabízí výkon až 510 W a vyznačuje se vysoce kvalitními články n-Bycium+ s účinností až 26 %. Díky technologii polovičních článků MBB panel zajišťuje vyšší výrobu energie při nižších průměrných nákladech na energii (LCOE), což z něj činí vysoce efektivní a ekonomické řešení.

Hlavní vlastnosti fotovoltaického panelu JA SOLAR JAM60D40 LB:

  • Vysoký výkon a účinnost: Jmenovitý výkon 485–510 W a účinnost modulu až 23,0 %, což zaručuje vynikající energetické výnosy.
  • Technologie n-typ, bifaciální sklo–sklo: Oboustranná konstrukce (bifaciálnost 80 % ±5 %) umožňuje dodatečný zisk energie z zadní strany modulu a technologie n-typ zajišťuje velmi nízkou míru degradace (LID).
  • Dlouhodobá záruka výkonu: 30letá záruka lineárního výkonu s degradací 1 % v prvním roce a pouze 0,4 % ročně po následujících 29 letech, a 15letá záruka na produkt.
  • Vynikající výkon za obtížných podmínek: Příznivější teplotní koeficient (-0,290 %/°C) a lepší odezva při nízké intenzitě záření zajišťují vyšší výrobu energie v reálných podmínkách.
  • Mechanická odolnost a spolehlivost: Konstrukce ze dvou skel (2,0 mm + 2,0 mm) a pevný rám poskytují vysokou odolnost vůči statickému zatížení (až 5400 Pa zepředu a 2400 Pa zezadu).

Pro koho je to dobrá volba?

Panel JA SOLAR JAM60D40 LB je ideální volbou pro investory a majitele instalací, kteří hledají prémiový produkt s maximálním výkonem, odolností a dlouhodobou spolehlivostí. Díky oboustranné konstrukci se výborně hodí pro rozsáhlé pozemní projekty i pro ploché střechy, kde lze efektivně využít odražené světlo. Jeho pokročilé technické parametry a pevná konstrukce z něj činí bezpečnou investici, která po mnoho let zajistí vysoké energetické výnosy a nízké průměrné náklady na energii (LCOE).

Karta katalogowa JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Karta-katalogowa.pdf Instrukcja montażu JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Instrukcja-montazu.pdf Gwarancja JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Gwarancja.pdf Certyfikat zgodności 1 JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-1.pdf Certyfikat zgodności 2 JA Solar 485-510W JAM60D40-LB JA-Solar-485-510W-JAM60D40-LB-Certyfikat-zgodnosci-2.pdf



Parametr JAM60D40-485/LB JAM60D40-490/LB JAM60D40-495/LB JAM60D40-500/LB JAM60D40-505/LB JAM60D40-510/LB
Mechanické parametry
Článek Mono Mono Mono Mono Mono Mono
Hmotnost (kg) 27,3 27,3 27,3 27,3 27,3 27,3
Rozměry (mm) 1953 ± 2 x 1134 ± 2 x 30 ± 1 1953 ± 2 x 1134 ± 2 x 30 ± 1 1953 ± 2 x 1134 ± 2 x 30 ± 1 1953 ± 2 x 1134 ± 2 x 30 ± 1 1953 ± 2 x 1134 ± 2 x 30 ± 1 1953 ± 2 x 1134 ± 2 x 30 ± 1
Průřez kabelu (mm²) 4 (IEC), 12 AWG (UL) 4 (IEC), 12 AWG (UL) 4 (IEC), 12 AWG (UL) 4 (IEC), 12 AWG (UL) 4 (IEC), 12 AWG (UL) 4 (IEC), 12 AWG (UL)
Počet článků 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20) 120 (6×20)
Připojovací krabice IP68, 3 diody IP68, 3 diody IP68, 3 diody IP68, 3 diody IP68, 3 diody IP68, 3 diody
Konektor QC 4.10-351/MC4-EVO2A QC 4.10-351/MC4-EVO2A QC 4.10-351/MC4-EVO2A QC 4.10-351/MC4-EVO2A QC 4.10-351/MC4-EVO2A QC 4.10-351/MC4-EVO2A
Délka kabelu (včetně konektoru) (mm) Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)

 Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)

 Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)

 Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)

 Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)

 Svisle: 300 (+) / 400 (-)

Vodorovně: 1200 (+) / 1200 (-)
Přední/zadní sklo (mm) 2,0 / 2,0 2,0 / 2,0 2,0 / 2,0 2,0 / 2,0 2,0 / 2,0 2,0 / 2,0
Konfigurace balení 36 ks/paleta, 864 ks/kontejner 40HQ 36 ks/paleta, 864 ks/kontejner 40HQ 36 ks/paleta, 864 ks/kontejner 40HQ 36 ks/paleta, 864 ks/kontejner 40HQ 36 ks/paleta, 864 ks/kontejner 40HQ 36 ks/paleta, 864 ks/kontejner 40HQ
Elektrické parametry při STC
Jmenovitý výkon (Pmax) (W) 485 490 495 500 505 510
Napětí v otevřeném obvodu (Voc) (V) 43,25 43,45 43,65 43,85 44,05 44,25
Napětí při maximálním výkonu (Vmp) (V) 36,28 36,49 36,70 36,91 37,11 37,31
Zkratový proud (Isc) (A) 14,24 14,30 14,36 14,42 14,48 14,54
Proud při maximálním výkonu (Imp) (A) 13,37 13,43 13,49 13,55 13,61 13,67
Účinnost modulu (%) 21,9 22,1 22,4 22,6 22,8 23,0
Tolerance výkonu (%) 0~+3 0~+3 0~+3 0~+3 0~+3 0~+3
Teplotní koeficient Isc (%/°C) +0,045 +0,045 +0,045 +0,045 +0,045 +0,045
Teplotní koeficient Voc (%/°C) -0,250 -0,250 -0,250 -0,250 -0,250 -0,250
Teplotní koeficient Pmax (%/°C) -0,290 -0,290 -0,290 -0,290 -0,290 -0,290
Elektrické parametry při 10% intenzitě slunečního záření
Jmenovitý maximální výkon (Pmax) (W) 524 529 535 540 545 551
Napětí v otevřeném obvodu (Voc) (V) 43,25 43,45 43,65 43,85 44,05 44,25
Napětí při maximálním výkonu (Vmp) (V) 36,28 36,49 36,70 36,91 37,11 37,31
Zkratový proud (Isc) (A) 15,38 15,44 15,51 15,57 15,64 15,70
Proud při maximálním výkonu (Imp) (A) 14,44 14,50 14,57 14,63 14,70 14,76
Koeficient ozáření (zadní/přední) (%) 10 10 10 10 10 10
Provozní podmínky
Maximální napětí systému (V DC) 1500 1500 1500 1500 1500 1500
Provozní teplota (°C) -40~+85 -40~+85 -40~+85 -40~+85 -40~+85 -40~+85
Maximální sériová pojistka (A) 30 30 30 30 30 30
Maximální statické zatížení, přední (Pa) 5400 (112 lb/ft²) 5400 (112 lb/ft²) 5400 (112 lb/ft²) 5400 (112 lb/ft²) 5400 (112 lb/ft²) 5400 (112 lb/ft²)
Maximální statické zatížení, zadní (Pa) 2400 (50 lb/ft²) 2400 (50 lb/ft²) 2400 (50 lb/ft²) 2400 (50 lb/ft²) 2400 (50 lb/ft²) 2400 (50 lb/ft²)
NOCT (°C) 45±2 45±2 45±2 45±2 45±2 45±2
Dvoustrannost (%) 80±5 80±5 80±5 80±5 80±5 80±5
Bezpečnostní třída Třída II Třída II Třída II Třída II Třída II Třída II
Požární odolnost Typ UL 29 / Třída C Typ UL 29 / Třída C Typ UL 29 / Třída C Typ UL 29 / Třída C Typ UL 29 / Třída C Typ UL 29 / Třída C

Poznámka: Elektrická data v tomto katalogu se nevztahují na jednotlivý modul a nejsou součástí nabídky. Slouží pouze k porovnání různých typů modulů.
