| Výrobce | |
|---|---|
| Model | |
| Výkon | |
| Fullblack | |
| Barva rámu | |
| Účinnost | |
| Tier 1 | |
| Záruka na produkt | |
| Lineární záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Třída nehořlavosti | |
| Tloušťka rámu | |
| Výška | |
| Šířka | |
| Maximální statické zatížení (Pa) | |
| Délka kabelu (+) | |
| Délka kabelu (-) | 1200 mm |
| Množství na paletě | |
| Množství v kontejneru | |
| Hmotnost | 24,2 kg |
| CN | 85414300 |
| Výrobce | |
|---|---|
| Model | |
| Výkon | |
| Fullblack | |
| Barva rámu | |
| Účinnost | |
| Tier 1 | |
| Záruka na produkt | |
| Lineární záruka výkonu | |
| Typ modulu | |
| Typ FV článku | |
| Dvojité sklo | |
| Počet BusBar | |
| Třída nehořlavosti | |
| Tloušťka rámu | |
| Výška | |
| Šířka | |
| Maximální statické zatížení (Pa) | |
| Délka kabelu (+) | |
| Délka kabelu (-) | 1200 mm |
| Množství na paletě | |
| Množství v kontejneru | |
| Hmotnost | 24,2 kg |
| CN | 85414300 |

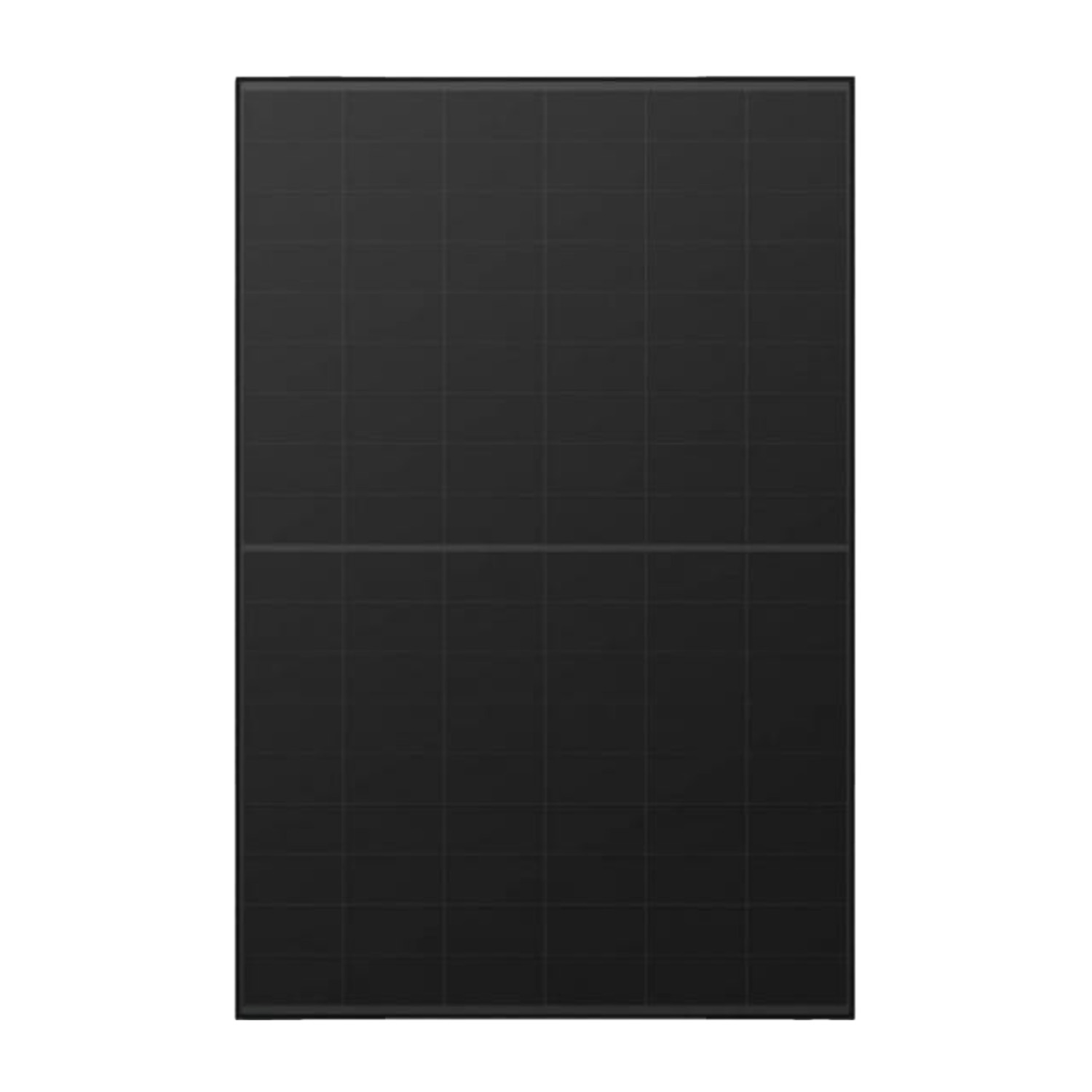

Fotovoltaický modul Aiko Neostar 2S+ typu double-glass (sklo-sklo) je technologicky vyspělé řešení, které kombinuje vysoký výkon, estetiku a spolehlivost. Nabízí výstupní výkon v rozmezí 440 W–470 W a vynikající účinnost až 23,6 %. Díky použití dvojitého skla, technologii N-Type ABC a optimalizaci provozu při částečném zastínění tento modul zaručuje dlouhodobou stabilní výrobu energie a je ideální volbou pro nejnáročnější instalace.
Modul Aiko Neostar 2S+ Double-Glass je vynikající volbou pro investory, kteří vyžadují nejvyšší kvalitu, trvanlivost a výkon. Skvěle se hodí pro domácí, komerční i průmyslové instalace, zejména tam, kde záleží na dlouhodobé spolehlivosti, odolnosti vůči náročným povětrnostním podmínkám a maximalizaci výroby energie. Jeho estetický vzhled a pokročilá technologie N-Type ABC jej předurčují jako preferované řešení pro nejnáročnější fotovoltaické projekty.
| Parametr | AIKO-A440-MAH54Db | AIKO-A445-MAH54Db | AIKO-A450-MAH54Db | AIKO-A455-MAH54Db | AIKO-A460-MAH54Db | AIKO-A465-MAH54Db | AIKO-A470-MAH54Db |
|---|---|---|---|---|---|---|---|
| Elektrické charakteristiky | |||||||
| Maximální výkon (Pmax) (STC) (W) | 440 | 445 | 450 | 455 | 460 | 465 | 470 |
| Maximální výkon (Pmax) (NOCT) (W) | 331 | 335 | 339 | 343 | 346 | 350 | 354 |
| Napětí v otevřeném obvodu (Voc) (STC) (V) | 40,82 | 40,88 | 40,94 | 41,00 | 41,06 | 41,12 | 41,18 |
| Napětí v otevřeném obvodu (Voc) (NOCT) (V) | 38,55 | 38,60 | 38,66 | 38,72 | 38,77 | 38,83 | 38,89 |
| Napětí v bodě maximálního výkonu (Vmp) (STC) (V) | 34,38 | 34,44 | 34,50 | 34,56 | 34,62 | 34,68 | 34,74 |
| Napětí v bodě maximálního výkonu (Vmp) (NOCT) (V) | 32,47 | 32,52 | 32,58 | 32,64 | 32,69 | 32,75 | 32,81 |
| Zkratový proud (Isc) (STC) (A) | 13,92 | 14,02 | 14,12 | 14,22 | 14,25 | 14,29 | 14,32 |
| Zkratový proud (Isc) (NOCT) (A) | 11,26 | 11,34 | 11,42 | 11,50 | 11,52 | 11,55 | 11,58 |
| Proud v bodě maximálního výkonu (Imp) (STC) (A) | 12,80 | 12,93 | 13,05 | 13,17 | 13,29 | 13,41 | 13,54 |
| Proud v bodě maximálního výkonu (Imp) (NOCT) (A) | 10,22 | 10,32 | 10,41 | 10,51 | 10,61 | 10,71 | 10,80 |
| Účinnost modulu (%) | 22,1% | 22,3% | 22,6% | 22,8% | 23,1% | 23,3% | 23,6% |
| Mechanická specifikace | |||||||
| Typ článků | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC | N-Type ABC |
| Sklo | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm | Dvojité sklo, polotvrzené povlakované sklo 2,0 + 2,0 mm |
| Rám | Černý anodizovaný hliník | Černý anodizovaný hliník | Černý anodizovaný hliník | Černý anodizovaný hliník | Černý anodizovaný hliník | Černý anodizovaný hliník | Černý anodizovaný hliník |
| Kabel | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm | 4 mm² (IEC) 12 AWG (UL) ±1200 mm |
| Počet článků | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) | 108 (6 × 18) |
| Připojovací krabice | IP68, 3 diody by-pass | IP68, 3 diody by-pass | IP68, 3 diody by-pass | IP68, 3 diody by-pass | IP68, 3 diody by-pass | IP68, 3 diody by-pass | IP68, 3 diody by-pass |
| Konektor | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 | MC4-Evo2 |
| Hmotnost (kg) | 24,2 kg ±3% | 24,2 kg ±3% | 24,2 kg ±3% | 24,2 kg ±3% | 24,2 kg ±3% | 24,2 kg ±3% | 24,2 kg ±3% |
| Rozměry (mm) | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 | 1757 × 1134 × 30 |
| Detaily balení | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC | 37 ks/paleta; 222 ks/kontejner 20′ GP; 962 ks/kontejner 40′ HC |
| Jmenovité teplotní hodnoty (STC) | |||||||
| Teplotní koeficient Isc (%/°C) | + 0,05 | + 0,05 | + 0,05 | + 0,05 | + 0,05 | + 0,05 | + 0,05 |
| Teplotní koeficient Voc (%/°C) | – 0,22 | – 0,22 | – 0,22 | – 0,22 | – 0,22 | – 0,22 | – 0,22 |
| Teplotní koeficient Pmax (%/°C) | – 0,26 | – 0,26 | – 0,26 | – 0,26 | – 0,26 | – 0,26 | – 0,26 |
| Návod k montáži | |||||||
| Provozní teplota (°C) | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 | -40 ~ +85 |
| Maximální proud pojistky v sérii (A) | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Třída ochrany | Třída II | Třída II | Třída II | Třída II | Třída II | Třída II | Třída II |
| Tolerance Voc a Isc (%) | ± 3 | ± 3 | ± 3 | ± 3 | ± 3 | ± 3 | ± 3 |
| Maximální napětí systému (V DC) | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Maximální statické zatížení (Pa) | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa | Přední 5400 Pa, zadní 2400 Pa |
| Odolnost proti krupobití | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s | Kroupa o průměru 35 mm padající rychlostí 23 m/s |
| Požární odolnost | Třída podle IEC: A | Třída podle IEC: A | Třída podle IEC: A | Třída podle IEC: A | Třída podle IEC: A | Třída podle IEC: A | Třída podle IEC: A |
* AIKO si vyhrazuje právo aktualizovat tuto specifikaci bez předchozího upozornění.
