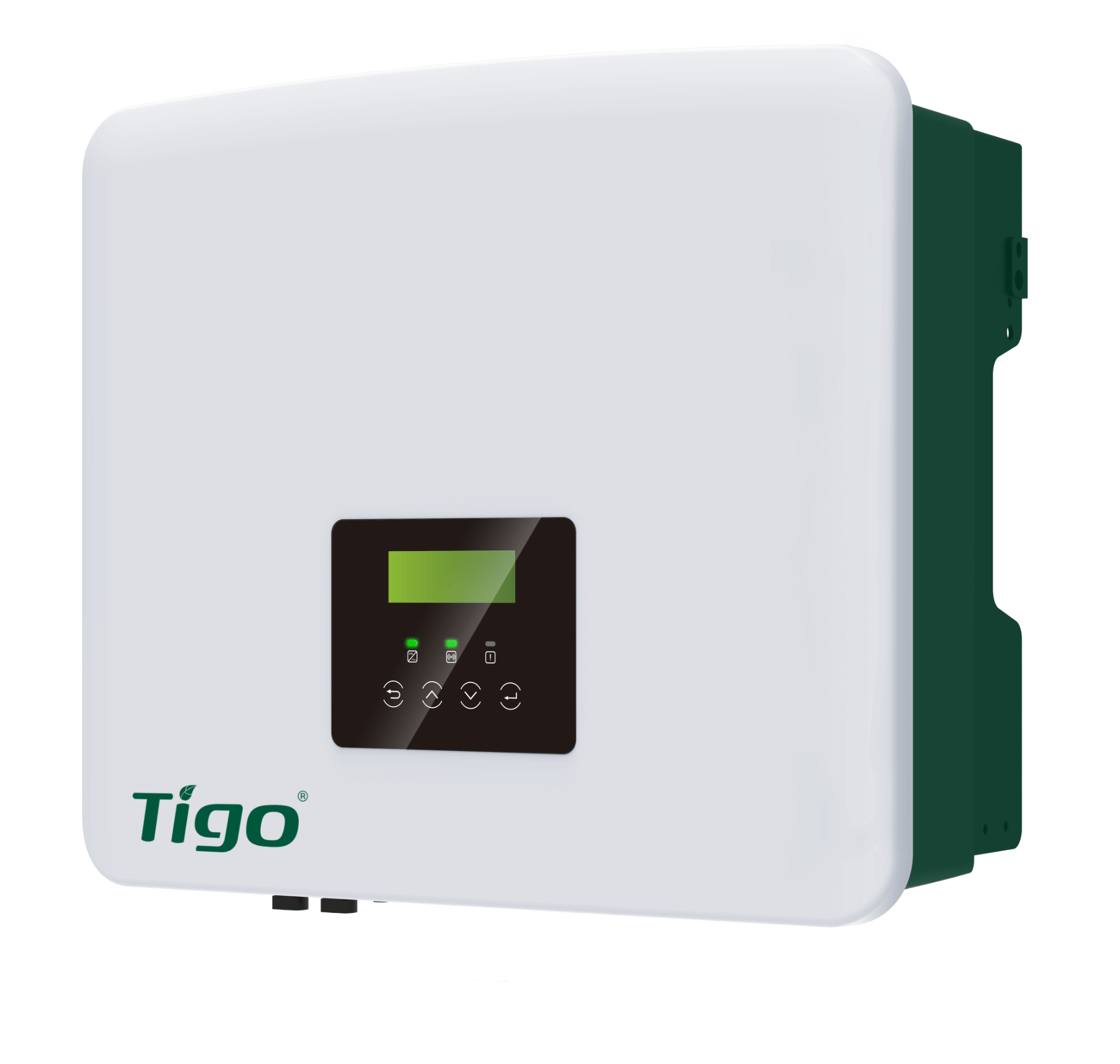

Měnič TIGO TSI-10K3D – 10 kW hybridní měnič energie pro úložiště / 3-fázový

SKU: F2H05 EAN: 5905951580111
Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase
Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

4G

Bluetooth

CAN

CAN 2.0

DRM

Ethernet

FE

GPRS

GSM

Ne
LAN

MBUS

RF

RS232

RS485

USB

Hmotnost balení

Wi-Fi

WLAN

Zigbee

PLC

PLCC

Hmotnost 34,5 kg
Čistá cena 544,36 €
Hrubý

544,36 €
Hrubý

544,36 €
Hrubý

Datasheet Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase datasheet-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf Manual Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase manual-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf Warranty Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase warranty-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf

Podrobnosti o produktu

Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

4G

Bluetooth

CAN

CAN 2.0

DRM

Ethernet

FE

GPRS

GSM

Ne
LAN

MBUS

RF

RS232

RS485

USB

Hmotnost balení

Wi-Fi

WLAN

Zigbee

PLC

PLCC

Hmotnost 34,5 kg

Tigo EI Měniče

Tigo EI Měniče jsou moderní invertní zařízení navržená s cílem optimalizovat fotovoltaické systémy. Díky inteligentní integraci s platformou Tigo Energy Intelligence zajišťují Měniče efektivní konverzi energie a přesné řízení toku výkonu v instalacích různých velikostí.

Hlavní vlastnosti Tigo EI Měničů:

  • Vícekanálové MPPT – Dvojité MPPT trackery umožňují optimální propojení solárních panelů pro maximální efektivitu.
  • Vysoký výkon výstupu – Modely TSI-6K3D, TSI-10K3D a TSI-15K3D nabízejí různé výkony přizpůsobené potřebám instalací.
  • Rychlá doba odezvy – Doba přepnutí pod 10 ms zaručuje stabilitu a spolehlivost systému.
  • Bezpečný provoz a vysoká účinnost – Pokročilé zabezpečení a nízká úroveň zkreslení proudu (THDi <3%) zajišťují efektivní a bezpečný provoz.
  • Vzdálené sledování – Integrace s platformou Tigo EI umožňuje aktuální monitoring a rychlou diagnostiku případných závad.

Pro koho jsou tato ideální řešení?

Tigo EI Měniče jsou vynikající volbou pro installatéry a majitele PV systémů, kteří očekávají flexibilitu a spolehlivost v konverzi energie. Zařízení se osvědčí jak v menších domácích instalacích, tak ve velkých komerčních projektech, což zaručuje efektivní řízení výkonu a stabilitu provozu i v náročných podmínkách.

Datasheet Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase datasheet-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf Manual Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase manual-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf Warranty Tigo TSI-10K3D - 10 kW Energy Storage Hybrid Inverter / 3-phase warranty-tigo-tsi-10k3d-10-kw-energy-storage-hybrid-inverter-3-phase.pdf

Měnič
Model TSI-6K3D TSI-10K3D TSI-15K3D
Počet sledovačů MPPT 2 2 2
Počet stringů (MMPT 1/MPPT 2) 1 2/1 2/1
Max. vstupní výkon PV na MPPT (W) 5000 10500/6000 11000/7000
Max. vstupní napětí PV (V) 1000 V 1000 V 1000 V
Startovací napětí (V) 200 V 200 V 200 V
Rozsah napětí MPPT (V) 180 – 950 V 180 – 950 V 180 – 950 V
Max. vstupní proud na MPPT (A) 16 26/16 26/16
Max. zkratový proud na MPPT (A) 20 30/20 30/20
Vstup a výstup AC
Jmenovitý výstupní výkon AC (W) 6000 10000 15000
Max. zdánlivý výstupní výkon AC (VA) 6600 11000 15000
Max. výstupní proud AC (A) 9,7 A 16,1 A 24,1 A
Max. vstupní výkon AC (W) 12000 20000 20000
Max. vstupní proud AC (A) 19,3 A 32 A 32 A
Jmenovité napětí AC (V) 415/240; 400/230; 380/220 V 415/240; 400/230; 380/220 V 415/240; 400/230; 380/220 V
Frekvence sítě (Hz) 50/60 Hz 50/60 Hz 50/60 Hz
Účiník 0,8 vedoucí – 0,8 zpožděný 0,8 vedoucí – 0,8 zpožděný 0,8 vedoucí – 0,8 zpožděný
THDi <3% <3% <3%
Údaje o baterii
Typ baterie LiFePO4 (LFP) LiFePO4 (LFP) LiFePO4 (LFP)
Rozsah napětí baterie (V) 180 – 800 V 180 – 800 V 180 – 800 V
Max. kontinuální nabíjení/vybíjení (A) 30/30 A 30/30 A 30/30 A
Výstup Off-grid (s baterií)
Jmenovitý výstupní výkon (VA) 6000 VA 10000 VA 15000 VA
Max. zdánlivý výkon špičkový (VA) 9000, 60sec 15000, 60sec 16500, 60sec
Max. trvalý proud (A) 8,7 A 14,5 A 21,8 A
THDv <3% <3% <3%
Čas přepínání (ms) <10 ms <10 ms <10 ms
Údaje o systému
Max./Euro účinnost (%) 98,2 / 97,7% 98,2 / 97,7% 98,2 / 97,7%
Účinnost nabíjení/vybíjení baterie (%) 98,5 / 97,5% 98,5 / 97,5% 98,5 / 97,5%
Spotřeba v pohotovostním režimu (W) <5 W <5 W <5 W
Stupeň ochrany IP65 IP65 IP65
Pracovní teplota (°C) -35° do 60° (snížení jmenovitých hodnot >45°) -35° do 60° (snížení jmenovitých hodnot >45°) -35° do 60° (snížení jmenovitých hodnot >45°)
Teplota skladování (°C) -20° do 70° -20° do 70° -20° do 70°
Max. provozní výška (m) <3000 m <3000 m <3000 m
Vlhkost (%) 0 – 100% bez kondenzace 0 – 100% bez kondenzace 0 – 100% bez kondenzace
Hladina hluku (dB) <40 dB <45 dB <45 dB
Chlazení Přirozená konvekce Přirozená konvekce Vynucený průtok vzduchu
Rozměry (ŠxVxH) (mm) 503 x 503 x 199 mm 503 x 503 x 199 mm 503 x 503 x 199 mm
Hmotnost (kg) 34 kg 34 kg 34 kg
Rozhraní RS485, Ethernet, WiFi, LCD rozhraní, aplikace Tigo EI RS485, Ethernet, WiFi, LCD rozhraní, aplikace Tigo EI RS485, Ethernet, WiFi, LCD rozhraní, aplikace Tigo EI
Standard bezpečnosti
Bezpečnostní normy IEC62109-1/-2 EMC EN61000-6-1/EN61000-6-2/EN61000-6-3 IEC62109-1/-2 EMC EN61000-6-1/EN61000-6-2/EN61000-6-3 IEC62109-1/-2 EMC EN61000-6-1/EN61000-6-2/EN61000-6-3
Certifikáty VDE 0126-1-1 A1:2012/VDE-AR-N 4105/G98/G99/AS4777/EN50549-1:2019/CEI 0-21 VDE 0126-1-1 A1:2012/VDE-AR-N 4105/G98/G99/AS4777/EN50549-1:2019/CEI 0-21 VDE 0126-1-1 A1:2012/VDE-AR-N 4105/G98/G99/AS4777/EN50549-1:2019/CEI 0-21
