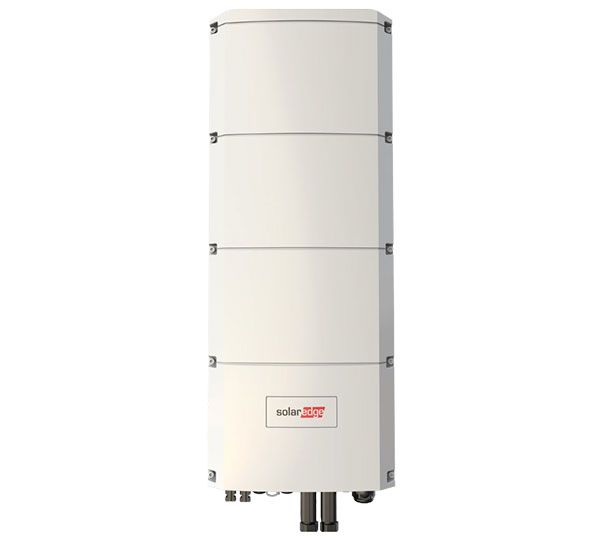

Měnič SOLAR EDGE SE8K – RWB48BFN4
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Ano |
| Rozsah napětí MPPT | |
| Hmotnost | 37 kg |
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Ano |
| Rozsah napětí MPPT | |
| Hmotnost | 37 kg |
Invertry SolarEdge ze série SE5K-RWB48, SE8K-RWB48, SE10K-RWB48
Invertry ze série SE5K-RWB48, SE8K-RWB48, SE10K-RWB48 jsou pokročilé zařízení určená k řízení výroby energie z fotovoltaiky, skladování energie a zajištění nouzového napájení. Díky své multifunkčnosti a spolehlivosti jsou ideální volbou pro domácnosti, které očekávají nepřetržité zásobování elektrickou energií i v krizových situacích.
Hlavní vlastnosti:
- Snadná instalace: Jeden Měnič řídí výrobu fotovoltaické energie, skladování energie a provoz během výpadků dodávky energie ze sítě, což zajišťuje nouzové napájení celého domu.
- Více energie díky DC architektuře: Přímé skladování energie v akumulátoru minimalizuje ztráty způsobené převodem stejnosměrného proudu na střídavý.
- Rychlé spuštění: Konfigurace pomocí aplikace SolarEdge SetApp umožňuje rychlé a snadné uvedení zařízení do provozu.
- Navržené pro bezpečnost: Zařízení eliminují vysoké napětí během instalace, údržby a transportu.
- Sledování na modu: Kompletní přehled o stavu akumulátoru, výrobě fotovoltaické energie a spotřebě energie pro vlastní potřebu.
Proč zvolit invertry z této série?
Invertry ze série SE5K-RWB48, SE8K-RWB48, SE10K-RWB48 byly navrženy s ohledem na flexibilitu a budoucí rozšíření energetického systému. Umožňují připojení skladů energie SolarEdge a dalších dodavatelů, což zvyšuje možnosti konfigurace a přizpůsobení se měnícím potřebám uživatele.
Díky pokročilým bezpečnostním funkcím a optimalizovanému řízení energie tato zařízení nejen chrání instalaci, ale také maximalizují její efektivitu. Jsou ideální k instalaci v domácnostech, kde jsou spolehlivost a efektivita klíčovými požadavky.
| Technické údaje SolarEdge SE5K – SE10K | ||||
|---|---|---|---|---|
| SE5K-RWB48 | SE8K-RWB48 | SE10K-RWB48 | ||
| VÝSTUP – AC, PŘIPOJENÍ K SÍTI | ||||
| Jmenovitý výstupní výkon [VA] | 5000 | 8000 | 10000 | |
| Maximální výstupní výkon [VA] | 5000 | 8000 | 10000 | |
| Výstupní napětí AC – fáze k fázi / fáze k nulovému vodiči (jmenovité napětí) [Vac] | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | |
| AC – rozsah výstupního napětí – fáze k nulovému vodiči [Vac] | 184 – 264.5 | 184 – 264.5 | 184 – 264.5 | |
| Frekvence AC [Hz] | 50/60 ± 5 % | 50/60 ± 5 % | 50/60 ± 5 % | |
| Maximální trvalý výstupní proud (na fázi) [A] | 8 | 13 | 16 | |
| Detektor zbytkového proudu / stupňový detektor zbytkového proudu [mA] | 300 / 30 | 300 / 30 | 300 / 30 | |
| Podporované sítě – třífázové | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | |
| Monitoring sítě, ochrana proti ostrovnímu chodu, konfigurovatelný faktor výkonu, konfigurovatelné prahové hodnoty podle země | Ano | Ano | Ano | |
| VÝSTUP – AC, NÁHRADNÍ ZDROJ | ||||
| Maximální výstupní výkon [VA] | 4500 | 7200 | 9000 | |
| Výstupní napětí AC – fáze k fázi / fáze k nulovému vodiči (jmenovité napětí) [Vac] | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | |
| AC – rozsah výstupního napětí – fáze k nulovému vodiči [Vac] | 184 – 264.5 | 184 – 264.5 | 184 – 264.5 | |
| Frekvence AC [Hz] | 50/60 ± 5 % | 50/60 ± 5 % | 50/60 ± 5 % | |
| Maximální trvalý výstupní proud (na fázi) [A] | 7.2 | 11.7 | 14.4 | |
| Detektor zbytkového proudu / stupňový detektor zbytkového proudu [mA] | 300 / 30 | 300 / 30 | 300 / 30 | |
| Podporované sítě – třífázové | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | 3 / N / PE (uzemněná nulová síť s nulovým vodičem) | |
| Beztransformátorové, neuzemněné | Ano | Ano | Ano | |
| Monitoring sítě, zajišťuje bezpečné odpojení od sítě v režimu náhradního zdroje, konfigurovatelný faktor výkonu, konfigurovatelné prahové hodnoty podle země | Ano | Ano | Ano | |
| Automatický přepínací čas [s] | <10 | <10 | <10 | |
| Max. přípustný rozdíl mezi fázemi [kW] | 1.66 | 2.66 | 3 | |
| PARAMETRY VSTUPU PV | ||||
| Maximální DC výkon (modul STC) [W] | 10000 | 13000 | 15000 | |
| Maximální vstupní napětí [V DC] | 900 | 900 | 900 | |
| Jmenovité vstupní napětí [V DC] | 750 | 750 | 750 | |
| Maximální vstupní proud [A DC] | 13.3 | 17.3 | 20 | |
| Ochrana proti zpětné polarizaci | Ano | Ano | Ano | |
| Detekce zkratu | Citlivost 700 kΩ | Citlivost 700 kΩ | Citlivost 700 kΩ | |
| Maximální účinnost měniče [%] | 98 | 98 | 98 | |
| Evropská účinnost (vážená) [%] | 97.3 | 97.6 | 97.6 | |
| VSTUP/VÝSTUP – AKUMULACE ENERGIE | ||||
| Podporované typy akumulátorů¹ | Akumulátor SolarEdge Home BAT-05K48 (1-5 modulů akumulátorů), Brzy podpora softwaru pro následující akumulátory: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13, BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 Brzy podpora softwaru pro následující akumulátory: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 |
Akumulátor SolarEdge Home BAT-05K48 (1-5 modulů akumulátorů), Brzy podpora softwaru pro následující akumulátory: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13, BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 Brzy podpora softwaru pro následující akumulátory: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 |
Akumulátor SolarEdge Home BAT-05K48 (1-5 modulů akumulátorů), Brzy podpora softwaru pro následující akumulátory: LG Chem RESU3.3, RESU6.5, RESU10, RESU12, RESU13, BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 Brzy podpora softwaru pro následující akumulátory: BYD Battery-Box Premium LVS 4.0, 8.0, 12.0, 16.0, 20.0, 24.0 |
|
| Maximální výkon nabíjení/vybíjení [W] | 5000 | 5000 | 5000 | |
| Rozsah vstupního napětí [V DC] | 40-62 | 40-62 | 40-62 | |
| Maximální trvalý vstupní/výstupní proud [A DC] | 125 | 125 | 125 | |
| Maximální účinnost vybití akumulátoru do sítě [%] | 96,1 | 96,1 | 96,1 | |
| Komunikace akumulátoru s měničem | CAN | CAN | CAN | |
| DALŠÍ FUNKCE | ||||
| Podporované komunikační rozhraní | Vestavěné: 2 x RS485, Ethernet, Mesh síť SolarEdge Home s anténou | Vestavěné: 2 x RS485, Ethernet, Mesh síť SolarEdge Home s anténou | Vestavěné: 2 x RS485, Ethernet, Mesh síť SolarEdge Home s anténou | |
| SHODA S NORMAMI | ||||
| Bezpečnost | IEC62109 | IEC62109 | IEC62109 | |
| Standardy připojení k síti² | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50549-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699 / RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50549-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699 / RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 | VDE-AR-N 4105, Tor Erzeuger Typ A, EN 50549-1, CEI 0-21, G98 Typ A, G98 NI Typ A, RD1699 / RD413 / NTS, VDE-V 0126-1-1, VFR 2019, C10/11, EN 50438 | |
| EMC | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 | IEC61000-6-2, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12, EN55011 | |
| RoHS | Ano | Ano | Ano | |
| PARAMETRY INSTALACE | ||||
| Výstup AC – průměr kabelového těsnění [mm] | 15-21 | 15-21 | 15-21 | |
| Akumulace – vnější průměr kabelového těsnění [mm] | 2 x 11-16,5 | 2 x 11-16,5 | 2 x 11-16,5 | |
| Vstup DC PV | 2 páry MC4 | 2 páry MC4 | 2 páry MC4 | |
| Rozměry (v x š x h) [mm] | 907 x 317 x 192 | 907 x 317 x 192 | 907 x 317 x 192 | |
| Hmotnost [kg] | 37 | 37 | 37 | |
| Provozní teplotní rozsah [°C] | Od -40 do +60 | Od -40 do +60 | Od -40 do +60 | |
| Chlazení | Vnitřní a vnější ventilátory | Vnitřní a vnější ventilátory | Vnitřní a vnější ventilátory | |
| Hladina hluku [dBA] | < 50 | < 50 | < 50 | |
| Stupeň ochrany | IP65 – pro venkovní a vnitřní použití | IP65 – pro venkovní a vnitřní použití | IP65 – pro venkovní a vnitřní použití | |
| Montáž | Dodávaný držák | Dodávaný držák | Dodávaný držák | |
