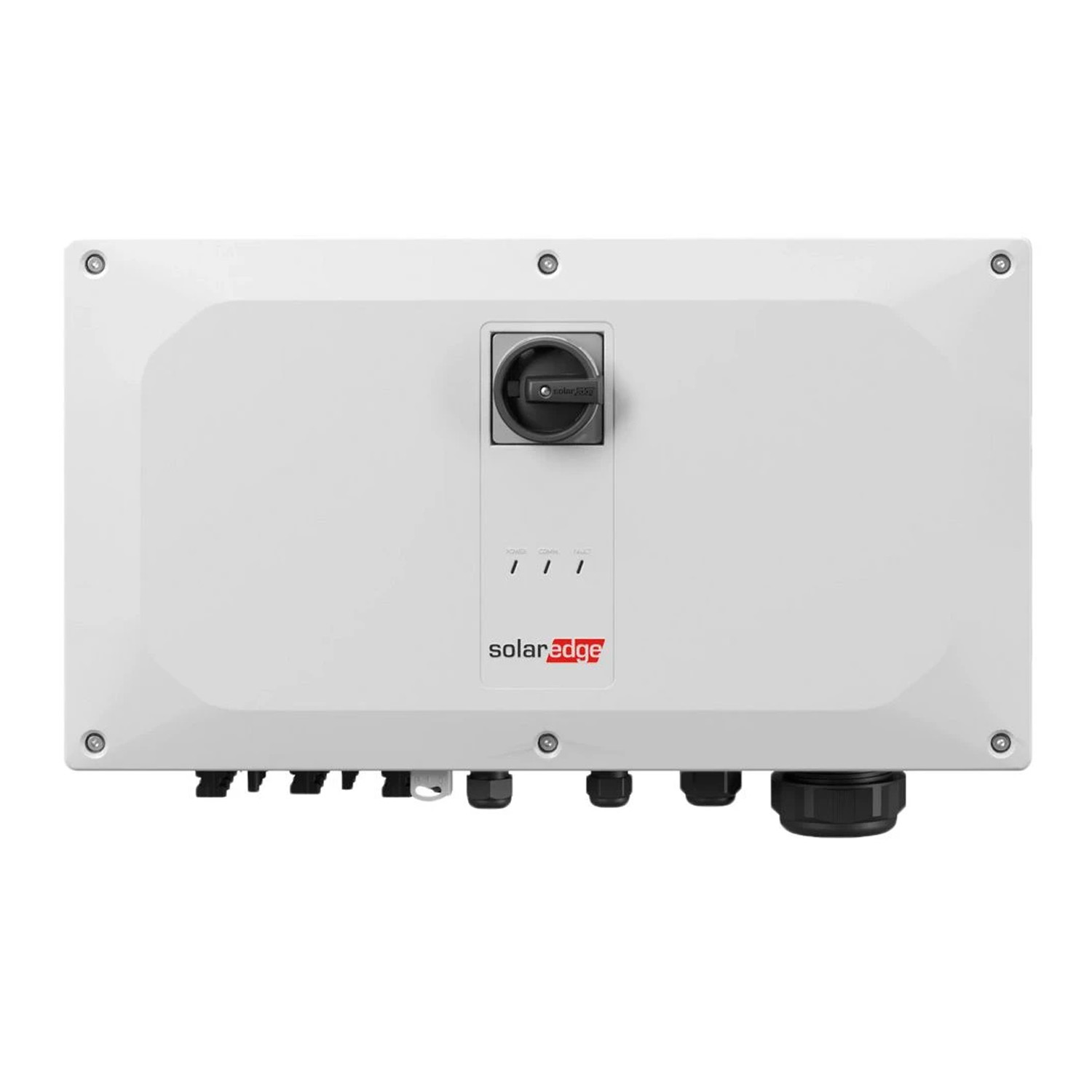

Měnič SOLAR EDGE SE50K – RW00IBNM4 (bez pomocných jednotek)
SKU: F240K1
EAN: 5905951583808
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| Rozsah napětí MPPT | |
| Hmotnost | 18,66 kg |
Čistá cena
649,74 €
Hrubý
Hrubý
Datasheet Solar Edge SE50K - RW00IBNM4 (without auxiliary units)
datasheet-solar-edge-se50k-rw00ibnm4-without-auxiliary-units.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| Rozsah napětí MPPT | |
| Hmotnost | 18,66 kg |
Měnič SolarEdge ze série SE50K / SE66.6K / SE90K / SE100K / SE120K
Série Měničů SE50K / SE66.6K / SE90K / SE100K / SE120K byla navržena pro velké fotovoltaické instalace a nabízí bezkonkurenční výkon, bezpečnost a jednoduchost obsluhy. Díky modulární konstrukci a pokročilým funkcím tato zařízení splňují nejRISEN standardy v oboru PV.
Hlavní vlastnosti:
- Funkce předběžného uvedení do provozu: Automatická validace komponentů systému během montáže zkracuje čas instalace a uvedení do provozu.
- Snadná instalace: Modulární, lehká konstrukce umožňuje instalaci ve dvoučlenném týmu.
- Pokročilé zabezpečení: Vestavěné teplotní senzory a funkce ochrany proti obloukovým zkratům s volitelným rychlým vypínáním.
- Nezávislé fungování jednotek: Synergické jednotky minimalizují čas provozu bez poruch a usnadňují obsluhu.
- Integrovaná ochrana: Ochrana proti přepětí DC typu 2 a SPD AC typu 2 pro maximální bezpečnost.
Proč si vybrat Měnič ze série SE50K / SE66.6K / SE90K / SE100K / SE120K?
Měniče z této série nabízejí monitorování v reálném čase, což umožňuje větší kontrolu nad výkonností systému a rychlé odhalení potenciálních problémů. Vestavěná funkce omezování PID zaručuje maximální výkon a kompatibilita s pokročilými systémy řízení energie SolarEdge je činí budoucnost-savvy volbou.
Díky lehké konstrukci a snadnosti instalace jsou tato zařízení vhodná jak pro velké komerční, tak i průmyslové instalace. Vestavěná ochrana proti přepětím, volitelné DC nouzové vypínače a pokročilé bezpečnostní funkce zaručují spolehlivost a trvanlivost na nejRISEN úrovni. Je to ideální řešení pro investory hledající efektivní a všestranné Měniče pro velké PV systémy.
Datasheet Solar Edge SE50K - RW00IBNM4 (without auxiliary units)
datasheet-solar-edge-se50k-rw00ibnm4-without-auxiliary-units.pdf
| Technické údaje SolarEdge SE50K – SE120K | |||||||
|---|---|---|---|---|---|---|---|
| SExxK-xxx0Ixxxx | SExxKxxx8Ixxxx | ||||||
| Parametr | SE50K (síť 400V) | SE66.6K (síť 400V) | SE90K (síť 400V) | SE100K (síť 400V) | SE120K (síť 480V) | ||
| Výstup | |||||||
| Jmenovitá aktivní výstupní výkon (W) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Maximální zdánlivý výstupní výkon (VA) | 50000 | 66600 | 90000 | 100000 | 120000 | ||
| Výstupní napětí AC — fáze–fáze/fáze–nulový vodič (jmenovitě) (Vac) | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 380 / 220, 400 / 230 | 480 / 277 | ||
| Výstupní napětí AC — rozsah fáze–fáze/rozsah fáze–nulový vodič (Vac) | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 304 – 437 / 176 – 253; 320 – 460 / 184 – 264,5 | 432 – 529 / 249 – 305 | ||
| Frekvence AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | ||
| Maximální trvalý výstupní proud (A) | 72,5 | 96,5 | 130,5 | 145,0 | 145,0 | ||
| Připojení AC výstupních vodičů | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | ||
| Podporované sítě | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | ||
| Maximální diferenční proud (mA) | 200 | 200 | 300 | 300 | 300 | ||
| Sledování sítě, ochrana proti ostrovnímu chodu, konfigurovatelný faktor výkonu, prahové hodnoty přizpůsobené konkrétní zemi | Ano | Ano | Ano | Ano | Ano | ||
| Celkové harmonické zkreslení (THD) (%) | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ≤ 3% | ||
| Rozsah faktoru výkonu | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ±0.8 do ±1 | ||
| Vstup | |||||||
| Max. DC výkon (modul STC) pro střídač / synergickou jednotku (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 | ||
| Bez transformátoru, neuzemněný | Ano | Ano | Ano | Ano | Ano | ||
| Maximální vstupní napětí DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 | ||
| Jmenovité napětí vstupu DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 | ||
| Maximální vstupní proud (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 | ||
| Ochrana proti zpětné polarizaci | Ano | Ano | Ano | Ano | Ano | ||
| Detekce uzemněných zkratů | Citlivost 167 kΩ na synergickou jednotku | Citlivost 167 kΩ na synergickou jednotku | Citlivost 167 kΩ na synergickou jednotku | Citlivost 167 kΩ na synergickou jednotku | Citlivost 167 kΩ na synergickou jednotku | ||
| Maximální účinnost střídače (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 | ||
| Evropská účinnost (vážená) (%) | 98 | 98 | 98 | 98 | 98 | ||
| Noční spotřeba (W) | < 8 | < 8 | < 12 | < 12 | < 12 | ||
| Další funkce | |||||||
| Podporované komunikační rozhraní | 2 x RS485, Ethernet, Wi-Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi-Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi-Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi-Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi-Fi (volitelně), mobilní síť (volitelně) | ||
| Inteligentní správa energie | Omezení vyváženosti | Omezení vyváženosti | Omezení vyváženosti | Omezení vyváženosti | Omezení vyváženosti | ||
| Spuštění střídače | Aplikace SetApp využívající vestavěný přístupový bod Wi-Fi pro místní připojení | Aplikace SetApp využívající vestavěný přístupový bod Wi-Fi pro místní připojení | Aplikace SetApp využívající vestavěný přístupový bod Wi-Fi pro místní připojení | Aplikace SetApp využívající vestavěný přístupový bod Wi-Fi pro místní připojení | Aplikace SetApp využívající vestavěný přístupový bod Wi-Fi pro místní připojení | ||
| Ochrana proti elektrickým obloukem | Vestavěná, uživatelsky konfigurovatelná (podle UL1699B) | Vestavěná, uživatelsky konfigurovatelná (podle UL1699B) | Vestavěná, uživatelsky konfigurovatelná (podle UL1699B) | Vestavěná, uživatelsky konfigurovatelná (podle UL1699B) | Vestavěná, uživatelsky konfigurovatelná (podle UL1699B) | ||
| Rychlé odpojení | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | ||
| PID regulátor | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný | ||
| Ochrana proti přepětí RS485 (porty 1+2) | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | ||
| Ochrana proti přepětí DC | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | Typ II, výměnné na místě, integrované | ||
| Ochrana proti přepětí AC | Typ II, výměnné na místě, volitelné | Typ II, výměnné na místě, volitelné | Typ II, výměnné na místě, volitelné | Typ II, výměnné na místě, volitelné | Typ II, výměnné na místě, volitelné | ||
| DC pojistky (jednopolární) | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | ||
| DC odpojovač | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně | ||
| Shoda s normami | |||||||
| Bezpečnost | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | ||
| Normy pro připojení k síti | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR výrobců Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR výrobců Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR výrobců Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR výrobců Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-V 0126-1-1, CEI 0-21, CEI 0-16, TOR výrobců Typ A+B, G99 Typ A+B, G99 (NI) Typ A, VFR 2019 | ||
| EMC | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | ||
| RoHS | Ano | Ano | Ano | Ano | Ano | ||
| Instalační specifikace | |||||||
| Počet synergických jednotek na střídač | 2 | 2 | 3 | 3 | 3 | ||
| Průřez AC kabelu a vnější průměr (mm²) | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | ||
| DC vstup: Střídač / Synergická jednotka | 8/4 páry MC4 | Průchodka, 2 páry / 1 pár, průřez až 50 mm², hliník nebo měď, vnější průměr kabelu 12-20 mm | 8/4 páry MC4 | Průchodka, 2 páry / 1 pár, průřez až 50 mm², hliník nebo měď, vnější průměr kabelu 12-20 mm | 12/4 páry MC4 | Průchodka, 3 páry / 1 pár, průřez až 50 mm² hliník nebo měď, vnější průměr kabelu 12-20 mm | 12/4 páry MC4 | Průchodka, 3 páry / 1 pár, průřez až 50 mm² hliník nebo měď, vnější průměr kabelu 12-20 mm | 12/4 páry MC4 | Průchodka, 3 páry / 1 pár, průřez až 50 mm² hliník nebo měď, vnější průměr kabelu 12-20 mm | ||
| Rozměry (v. x š. x h.) (mm) | Synergická jednotka: 558 x 328 x 273 mm; Správce synergie: 360 x 560 x 295 mm | Synergická jednotka: 558 x 328 x 273 mm; Správce synergie: 360 x 560 x 295 mm | Synergická jednotka: 558 x 328 x 273 mm; Správce synergie: 360 x 560 x 295 mm | Synergická jednotka: 558 x 328 x 273 mm; Správce synergie: 360 x 560 x 295 mm | Synergická jednotka: 558 x 328 x 273 mm; Správce synergie: 360 x 560 x 295 mm | ||
| Hmotnost (kg) | Synergická jednotka: 32 kg; Správce synergie: 18 kg | Synergická jednotka: 32 kg; Správce synergie: 18 kg | Synergická jednotka: 32 kg; Správce synergie: 18 kg | Synergická jednotka: 32 kg; Správce synergie: 18 kg | Synergická jednotka: 32 kg; Správce synergie: 18 kg | ||
| Provozní teplotní rozsah (°C) | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 | -40 do +60 | ||
| Chlazení | Vnitřní ventilátor (výměnný) | Vnitřní ventilátor (výměnný) | Vnitřní ventilátor (výměnný) | Vnitřní ventilátor (výměnný) | Vnitřní ventilátor (výměnný) | ||
| Hluk (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 | ||
| Stupeň ochrany | IP65 — venkovní a vnitřní použití | IP65 — venkovní a vnitřní použití | IP65 — venkovní a vnitřní použití | IP65 — venkovní a vnitřní použití | IP65 — venkovní a vnitřní použití | ||
| Montáž | Montážní držák součástí balení | Montážní držák součástí balení | Montážní držák součástí balení | Montážní držák součástí balení | Montážní držák součástí balení | ||
