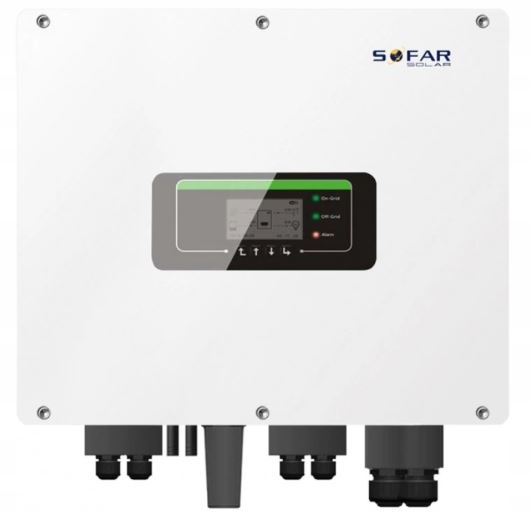

Měnič SOFAR HYD 8KTL / 3-fázový hybridní
SKU: F231G2
EAN: 5905951582191
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 40,64 kg |
Čistá cena
1 673,22 €
Hrubý
Hrubý
Datasheet Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 40,64 kg |
Sofar HYD 5K~20KTL-3PH – Třífázový integrovaný měnič pro ukládání energie
Sofar HYD 5K~20KTL-3PH je pokročilý třífázový měnič pro ukládání energie, který kombinuje funkčnost, flexibilitu a spolehlivost. Díky dvěma vstupům MPPT a maximálně dvěma bateriovým vstupům zařízení poskytuje všestrannost a přesnou kontrolu provozu. Je to vynikající řešení pro náročné systémy ukládání energie, které nabízí podporu pro různé aplikace jak v domácím, tak v komerčním sektoru.
Hlavní vlastnosti produktu
- Dva vstupy MPPT: Zajišťují větší flexibilitu konfigurace a optimalizované využití energie.
- Více paralelních systémů: Flexibilní systémová řešení, která podporují rozšíření instalace.
- Režim APF: Maximálně dva bateriové vstupy pro lepší účinnost.
- Přesný digitální kontrolní mechanismus: Zaručuje spolehlivost a efektivitu provozu systému.
- Výstup mimo síť: Podpora nevyvážených zátěží a třífázové, nezávislé výstupy.
Pro koho je to dobrá volba?
Sofar HYD 5K~20KTL-3PH je ideální volbou pro uživatele hledající komplexní a flexibilní řešení pro ukládání energie ve velkých systémech. Díky podpoře více paralelních systémů a pokročilým funkcím, jako je režim APF a přesný digitální kontrolní mechanismus, tento měnič splňuje očekávání jak individuálních, tak komerčních zákazníků. Je vynikající pro instalace, které vyžadují stabilitu, spolehlivost a pokročilé řízení energie.
Datasheet Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
datasheet-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
Warranty Sofar HYD 8KTL / 3-phase hybrid with CHINT ELECTRIC 3-phase DTSU666
warranty-sofar-hyd-8ktl-3-phase-hybrid-with-chint-electric-3-phase-dtsu666.pdf
| Údaje o vstupní baterii | ||||||
|---|---|---|---|---|---|---|
| Parametr | HYD 5KTL-3PH | HYD 6KTL-3PH | HYD 8KTL-3PH | HYD 10KTL-3PH | HYD 15KTL-3PH | HYD 20KTL-3PH |
| Typ baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie |
| Počet vstupů baterie | 1 | 1 | 1 | 2 | 2 | 2 |
| Rozsah napětí baterie (V) | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 | 80 – 800 |
| Rozsah napětí baterie pro plné nabití (V) | 200 – 800 | 240 – 800 | 320 – 800 | 200 – 800 | 300 – 800 | 400 – 800 |
| Jmenovitý výkon nabíjení/vybíjení (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Max. nabíjecí/vybíjecí proud (A) | 25 | 25 | 25 | 50 (25 / 25) | 50 (25 / 25) | 50 (25 / 25) |
| Max. špičkový nabíjecí/vybíjecí proud (A, s) | 40 A, 60 s | 40 A, 60 s | 40 A, 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s | 70 A (35 / 35), 60 s |
| Strategie nabíjení pro baterii | Adaptace na BMS | Adaptace na BMS | Adaptace na BMS | Adaptace na BMS | Adaptace na BMS | Adaptace na BMS |
| Kapacita baterie (Ah) | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 | 25 – 100 |
| Komunikační rozhraní | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) | CAN (RS 485) |
| Údaje o vstupním PV stringu | ||||||
| doporučený maximální výkon PV na vstupu (Wp) | 7500 (6000 / 6000) | 9000 (6600 / 6600) | 12000 (6600 / 6600) | 15000 (7500 / 7500) | 22500 (11250 / 11250) | 30000 (15000 / 15000) |
| Maximální DC napětí (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Počáteční provozní napětí (V) | 200 | 200 | 200 | 200 | 200 | 200 |
| Rozsah napětí MPPT (V) | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 | 180 – 960 |
| Nominalní DC napětí (V) | 600 | 600 | 600 | 600 | 600 | 600 |
| Maximální výkon pro rozsah napětí MPPT (V) | 250 – 850 | 320 – 850 | 360 – 850 | 220 – 850 | 350 – 850 | 450 – 850 |
| Maximální vstupní proud (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 25 / 25 | 25 / 25 | 25 / 25 |
| Maximální zkratový proud (A) | 15 / 15 | 15 / 15 | 15 / 15 | 30 / 30 | 30 / 30 | 30 / 30 |
| Počet MPPT | 2 | 2 | 2 | 2 | 2 | 2 |
| Počet stringů na MPPT | 1 | 1 | 1 | 2 | 2 | 2 |
| Údaje o výstupu AC (ze sítě) | ||||||
| Nominalní výkon AC (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maximální výstupní výkon AC do sítě (VA) | 5500 | 6600 | 8800 | 11000 | 16500 | 22 000 |
| Maximální výkon AC ze sítě (VA) | 10 000 | 12 000 | 16 000 | 20 000 | 30 000 | 40 000 |
| Maximální výstupní proud AC do sítě (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Maximální proud AC ze sítě (A) | 15 | 17 | 24 | 29 | 44 | 58 |
| Jmenovité napětí sítě | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Rozsah napětí sítě (VAC) | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 | 184 – 276 |
| Jmenovitá frekvence sítě (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Rozsah frekvence sítě (Hz) | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 | 45 – 55 / 55 – 65 |
| Výstupní výkon | −1 (0,8 předstihující do 0,8 zpožděný) | −1 (0,8 předstihující do 0,8 zpožděný) | −1 (0,8 předstihující do 0,8 zpožděný) | −1 (0,8 předstihující do 0,8 zpožděný) | −1 (0,8 předstihující do 0,8 zpožděný) | −1 (0,8 předstihující do 0,8 zpožděný) |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Údaje o výstupu AC (záložní) | ||||||
| Jmenovitý výkon výstupu (W) | 5000 | 6000 | 8000 | 10 000 | 15 000 | 20 000 |
| Maximální výstupní výkon (VA) | 5500 | 6600 | 8800 | 11 000 | 16 500 | 22 000 |
| Špičkový výstupní výkon, doba trvání (VA, s) | 10 000 VA, 60s | 12 000 VA, 60s | 16 000 VA, 60s | 20 000 VA, 60s | 22 000 VA, 60s | 22 000 VA, 60s |
| Maximální výstupní proud (A) | 8 | 10 | 13 | 16 | 24 | 32 |
| Špičkový výstupní proud, doba trvání (A, s) | 15 A, 60s | 18 A, 60s | 24 A, 60s | 30 A, 60s | 32 A, 60s | 32 A, 60s |
| Jmenovité výstupní napětí (VAC) | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 | 3/N/PE, 220/380, 230/400 |
| Jmenovitá výstupní frekvence (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDi (%) | < 3 | < 3 | < 3 | < 3 | < 3 | < 3 |
| Čas přepínání (ms) | < 15 | < 15 | < 15 | < 15 | < 15 | < 15 |
| Účinnost | ||||||
| Účinnost MPPT (%) | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 | 99,9 |
| Evropská účinnost (%) | 97,5 | 97,5 | 97,5 | 97,7 | 97,7 | 97,7 |
| Maximální účinnost (%) | 98,0 | 98,0 | 98,0 | 98,2 | 98,2 | 98,2 |
| Maximální účinnost nabíjení/vybíjení baterie (%) | 97,6 | 97,6 | 97,6 | 97,8 | 97,8 | 97,8 |
| Ochrany | ||||||
| DC vypínač | Ano | Ano | Ano | Ano | Ano | Ano |
| Ochrana proti zpětné polaritě PV | Ano | Ano | Ano | Ano | Ano | Ano |
| Přepěťová ochrana výstupu | Ano | Ano | Ano | Ano | Ano | Ano |
| Ochrana před přetížením výstupu | Ano | Ano | Ano | Ano | Ano | Ano |
| Ochrana proti ostrovnímu provozu | Ano | Ano | Ano | Ano | Ano | Ano |
| Identifikace zbytkového proudu | Ano | Ano | Ano | Ano | Ano | Ano |
| Identifikace izolačního odporu | Ano | Ano | Ano | Ano | Ano | Ano |
| Úroveň ochrany před přepětím | II | II | II | II | II | II |
| Ochrana polarity baterie | Ano | Ano | Ano | Ano | Ano | Ano |
| Obecné informace | ||||||
| Rozměry (mm) | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 | 571,4 × 515 × 264,1 |
| Hmotnost (kg) | 33 | 33 | 33 | 37 | 37 | 37 |
| Topologie | beztransformátorová | beztransformátorová | beztransformátorová | beztransformátorová | beztransformátorová | beztransformátorová |
| Příkon v pohotovostním režimu (W) | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Rozsah provozní teploty (°C) | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 | -30~+60 |
| Vlhkost (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Hladina hluku (dB) | < 45 | < 45 | < 45 | < 45 | < 45 | < 45 |
| Maximální provozní výška (m) | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 | < 4000 |
| Chlazení | Přirozené | Přirozené | Přirozené | Vynucený proud vzduchu | Vynucený proud vzduchu | Vynucený proud vzduchu |
| Stupeň ochrany | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Funkce | ||||||
| DC terminál | MC4 | MC4 | MC4 | MC4 | MC4 | MC4 |
| AC síťový terminál | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P |
| AC záložní terminál | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P | Konektor 5P |
| Displej | LCD | LCD | LCD | LCD | LCD | LCD |
| Monitorovací rozhraní | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) | Bluetooth/RS485/Wi-Fi/GPRS (volitelně) |
| Paralelní provoz | Ano | Ano | Ano | Ano | Ano | Ano |
| Záruka (let) | 5 | 5 | 5 | 5 | 5 | 5 |
| Standard | ||||||
| EMC | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 | EN61000-6-1, EN61000-6-3 |
| Bezpečnostní normy | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 | IEC62109-1, IEC62109-2, NB-T32004/IEC62040-1 |
| Normy pro elektrickou síť | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 | AS/NZS 4777, VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16/CEI 0-21, EN50549, G98/G99, UTE C15-712-1 |
