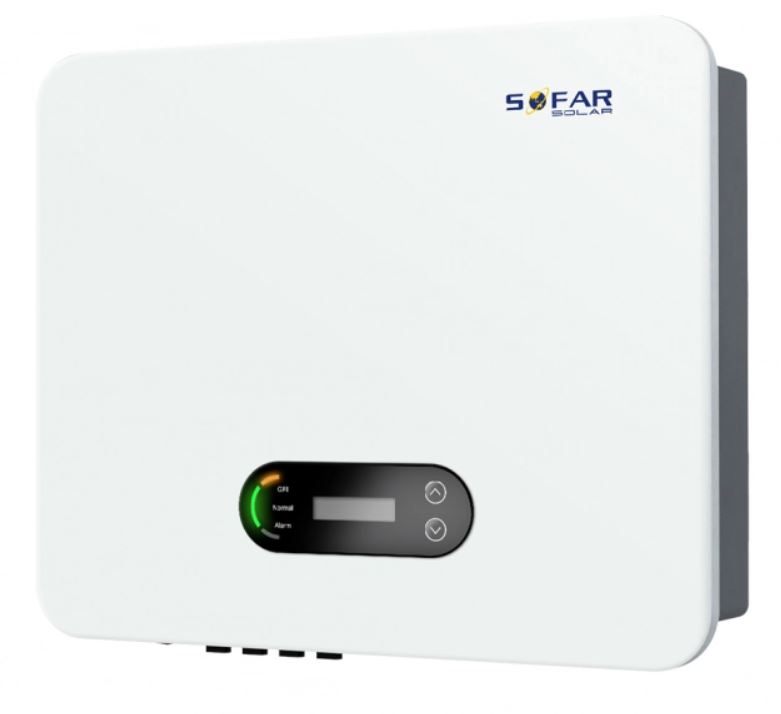

Měnič SOFAR 30 KTLX – G3
SKU: F231D0
EAN: 5905951580821
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Hmotnost | 40,5 kg |
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Hmotnost | 40,5 kg |
Sofar 25~50KTLX-G3 – Třífázový Měnič s pokročilou technologií MPPT
Sofar 25~50KTLX-G3 je vysoce efektivní třífázový Měnič navržený pro velké fotovoltaické instalace. Díky maximální účinnosti až 98,90% zařízení zaručuje vysokou energetickou efektivitu. Je vybaven 3–4 MPPT, což poskytuje flexibilitu konfigurace a výjimečnou spolehlivost, přizpůsobuje se potřebám i těch nejnáročnějších uživatelů.
Klíčové vlastnosti produktu
- Až 4 MPPT: S možností přetížení stejnosměrným proudem až do 150% pro optimální správu energie.
- Relé SPD typu II: Zajišťuje ochranu na straně stejnosměrného i střídavého proudu.
- Nízké spouštěcí napětí: Široký rozsah MPPT pro lepší výkon při slabém osvětlení.
- Funkce skenování I-V křivky: Přesná diagnostika a optimalizace provozu systému.
- Maximální účinnost: Až 98,90%, což se promítá do efektivity provozu systému.
Pro koho je to dobrá volba?
Sofar 25~50KTLX-G3 je ideálním řešením pro velké komerční a průmyslové instalace, kde je klíčová účinnost, spolehlivost a flexibilní konfigurace. Díky pokročilým funkcím, jako jsou vícenásobné MPPT, široký rozsah napětí a inteligentní monitoring, se tento Měnič osvědčí jak v nových projektech, tak při modernizaci stávajících fotovoltaických systémů. Skvělá volba pro ty, kteří si cení moderní technologie a maximálního využití sluneční energie.
Datasheet Sofar 30 KTLX - G3
datasheet-sofar-30-ktlx-g3.pdf
Komunikační modul – Specifikace
| SOFAR 25KTLX-G3 | SOFAR 30KTLX-G3 | SOFAR 33KTLX-G3 | SOFAR 36KTLX-G3 | SOFAR 40KTLX-G3 | SOFAR 45KTLX-G3 | SOFAR 50KTLX-G3 | ||
|---|---|---|---|---|---|---|---|---|
| Vstup (DC) | ||||||||
| Doporučený max. výkon vstupu PV (Wp) | 37500 | 45000 | 49500 | 54000 | 60000 | 67500 | 75000 | |
| Max. výkon DC pro jednotlivé MPPT (W) | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | 25000 | |
| Počet zařízení sledujících MPP | 3 | 3 | 3 | 3 | 4 | 4 | 4 | |
| Počet DC vstupů | 2 pro každou MPPT | 2 pro každou MPPT | 2 pro každou MPPT | 2 pro každou MPPT | 2 pro každou MPPT | 2 pro každou MPPT | 2 pro každou MPPT | |
| Max. vstupní napětí (V) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | |
| Startovací napětí (V) | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
| Jmenovité vstupní napětí (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 | |
| Rozsah provozního napětí MPPT (V) | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | 180-1000 | |
| Rozsah napětí MPPT plné výkonu (V) | 480-850 | 480-850 | 510-850 | 540-850 | 480-850 | 510-850 | 540-850 | |
| Max. vstupní proud MPPT (A) | 3*40 | 3*40 | 3*40 | 3*40 | 4*40 | 4*40 | 4*40 | |
| Maximální zkratový proud vstupu na MPPT (A) | 3*50 | 3*50 | 3*50 | 3*50 | 4*50 | 4*50 | 4*50 | |
| Výstup (AC) | ||||||||
| Jmenovitý výkon (W) | 25000 | 30000 | 33000 | 36000 | 40000 | 45000 | 50000 | |
| Max. výkon střídavého proudu (VA) | 28000 | 34000 | 37000 | 40000 | 44000 | 50000 | 55000 | |
| Max. výstupní proud (A) | 42.4 | 51.5 | 56.0 | 60.6 | 66.7 | 75.8 | 83.3 | |
| Jmenovité napětí sítě | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | 3 / N / PE, 220 V / 380 Vac, 230 V / 400 Vac | |
| Rozsah napětí sítě (Vac) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | 310–480 Vac (podle místní normy) | |
| Jmenovací frekvence sítě | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | |
| Rozsah frekvencí sítě (Hz) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | 45 Hz–55 Hz / 54 Hz–66 Hz (podle místní normy) | |
| Aktivní rozsah regulace výkonu | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| THDi | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | < 3% | |
| Koeficient účinnosti | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | 1 výchozí hodnota (regulováno +/-0,8) | |
| Účinnost | ||||||||
| Max. účinnost | 98.60% | 98.60% | 98.60% | 98.60% | 98.80% | 98.80% | 98.80% | |
| Vážená evropská účinnost | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | 98.20% | |
| Ochrana | ||||||||
| Ochrana proti obrácené polaritě DC | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Ochrana proti ostrovnímu provozu | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Ochrana proti únikovému proudu | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Ochrana detekující nedostatek uzemnění | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Monitorování chyb řetězce PV-array | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Blokace výstupu energie | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| Vypínač pro stejnosměrný proud | Ano | Ano | Ano | Ano | Ano | Ano | Ano | |
| SPD vstup/výstup | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | PV: standard typu II, AC: standard typu II | |
| Komunikace | ||||||||
| Standardní komunikační režim | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | RS485 / Bluetooth / WiFi / Volitelně: Ethernet | |
| Obecné údaje | ||||||||
| Rozsah okolní teploty | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | -30°C–+60°C | |
| Samoodeběr (W) | <3 | <3 | <3 | <3 | <3 | <3 | <3 | |
| Topologie | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | Beztransformátorová | |
| Stupeň ochrany | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 | |
| Povolený rozsah relativní vlhkosti | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | 0–100% | |
| Max. operační výška (m) | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | 4000 | |
| Hladina hluku (dB) | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | <60 dB | |
| Chlazení | Ventilátor | Ventilátor | Ventilátor | Ventilátor | Ventilátor | Ventilátor | Ventilátor | |
| Hmotnost (kg) | 36 | 36 | 36 | 36 | 37 | 37 | 37 | |
| Rozměry (mm) | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | 585*480*220 | |
| Displej | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | LCD, aplikace přes Bluetooth | |
| Normy | ||||||||
| EMC | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | EN 61000-6-1, EN 61000-6-2,EN 61000-6-3, EN 61000-6-4 | |
| Bezpečnostní normy | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | IEC 62109-1/2, IEC 62116, IEC 61727, IEC 61683, IEC 60068(1,2,14,30), IEC 60255 | |
| Síťové normy | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | VDE V 0124-100, V 0126-1-1, VDE-AR-N 4105, CEI 0-21/CEI 0-16, UNE 206 007-1, EN 50549, G98/G99, EN 50530 | |
