KSTAR VŠE V JEDNOM C&I ESS 125kW/215kWh
SKU: F2300-3
EAN: 2010000030974
| Výrobce | |
|---|---|
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Jmenovitý výkon | |
| Wi-Fi | Ne |
| Ethernet | Ano |
| RS485 | Ano |
| RS232 | Ne |
| CAN | Ano |
| CAN 2.0 | Ano |
| USB | Ne |
| FE | Ne |
| WLAN | Ne |
| LAN | Ne |
| 4G | Ne |
| Bluetooth | Ne |
| GPRS | Ne |
| GSM | Ne |
| Zigbee | Ne |
| DRM | Ne |
| RF | Ne |
| PLC | |
| PLCC | Ne |
Čistá cena
55 726,02 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Jmenovitý výkon | |
| Wi-Fi | Ne |
| Ethernet | Ano |
| RS485 | Ano |
| RS232 | Ne |
| CAN | Ano |
| CAN 2.0 | Ano |
| USB | Ne |
| FE | Ne |
| WLAN | Ne |
| LAN | Ne |
| 4G | Ne |
| Bluetooth | Ne |
| GPRS | Ne |
| GSM | Ne |
| Zigbee | Ne |
| DRM | Ne |
| RF | Ne |
| PLC | |
| PLCC | Ne |

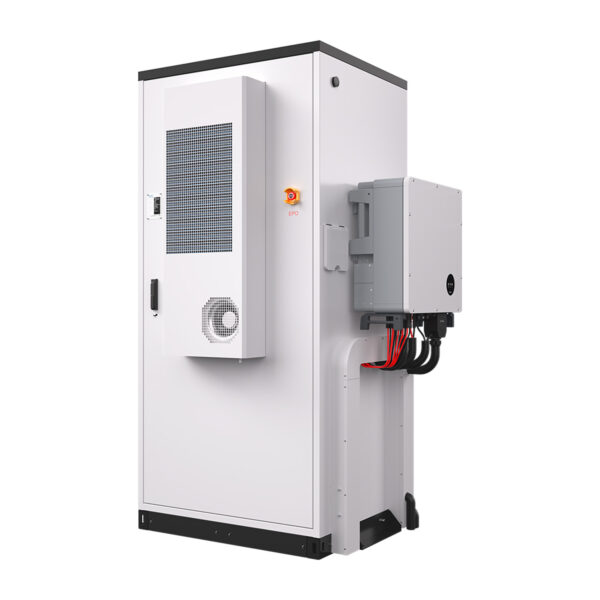

Komplexní komerční systém skladování energie KSTAR BluePulse Series KAC125DH-BC233DE
Systém skladování energie KSTAR BluePulse Series, model KAC125DH-BC233DE, je pokročilé komerční řešení, které kombinuje vysoce výkonný hybridní střídač s externí bateriovou skříní. Je navržen tak, aby poskytoval maximální bezpečnost, spolehlivost a ekonomickou efektivitu. Díky tovární předinstalaci, integrovanému systému správy BMS/EMS a možnosti cloudového ovládání je systém snadno instalovatelný i ovladatelný, přičemž nabízí možnost rozšíření podle rostoucích potřeb.
Hlavní vlastnosti systému KSTAR BluePulse KAC125DH-BC233DE:
- Komplexní řešení s vysokým výkonem: Systém se skládá z hybridního střídače KAC125DH s jmenovitým výstupním výkonem AC 125 kW (maximálně 138 kW) a účinností až 98,5 % a z externí bateriové skříně BC233DE s celkovou kapacitou 233 kWh (články CATL LFP, hloubka vybití 90 %).
- Bezpečnost a spolehlivost: Využívá bezpečné bateriové články CATL LFP, má dvojitý protipožární systém, redundantní konstrukci 1+1 a řadu ochranných prvků střídače, včetně ochrany proti obrácené polaritě a přepětí.
- Ekonomická a škálovatelná konstrukce: Umožňuje úsporu investičních nákladů (CapEx) díky možnosti budoucího rozšíření systému a využívá účinný a energeticky úsporný klimatizační systém (HVAC) pro bateriovou skříň.
- Jednoduchá instalace a uživatelská přívětivost: Systém je továrně předinstalován, což výrazně usnadňuje a urychluje montáž na místě. Integrovaný systém správy BMS/EMS je vhodný pro různé aplikace a ovládání i monitorování přes cloud je intuitivní.
- Odolnost vůči vnějším podmínkám a pokročilé funkce: Bateriová skříň (BC233DE) je přizpůsobena pro venkovní instalaci (IP54, C4) a střídač (KAC125DH) má krytí IP66. Systém podporuje provoz on-grid s regulovaným činitelem výkonu i off-grid režim (vyžaduje externí přepínací skříň STS250D).
Pro koho je tento systém vhodný?
Systém KSTAR BluePulse KAC125DH-BC233DE je ideální volbou pro střední a velké podniky, komerční a průmyslové objekty, které usilují o optimalizaci spotřeby energie, zvýšení své energetické nezávislosti a snížení provozních nákladů. Díky své škálovatelnosti, vysoké účinnosti, pokročilým bezpečnostním funkcím a možnosti provozu v off-grid režimu se systém výborně hodí pro aplikace náročné na spolehlivou a efektivní správu energie, včetně řízení špičkové spotřeby nebo zajištění záložního napájení.
| Parametr | KAC125DH (Hybridní měnič) | BC215DE (Venkovní bateriová skříň) | BC233DE (Venkovní bateriová skříň) |
|---|---|---|---|
| Parametry hybridního měniče | KAC125DH | ||
| Strana baterie | |||
| Max. vstupní napětí (V) | 1500 | ||
| Min. vstupní napětí (V) | 600 | ||
| DC napětí při nominálním provozu (V) | 650 V ~ 1500 V | ||
| Max. DC proud (A) | 180 | ||
| Max. DC vstupní výkon (kW) | 140 | ||
| Počet DC vstupů | 1 | ||
| Strana AC (síť) | |||
| Nominální AC výstupní výkon (kW) | 125 | ||
| Max. AC výstupní výkon (kW) | 138 | ||
| Max. AC proud (A) | 199 | ||
| Nominální AC napětí (V) | 400 | ||
| Rozsah AC napětí (Vac) | 400 Vac, (-15 % + 10 %) | ||
| Nominální síťová frekvence / rozsah frekvencí (Hz) | 50 / 60 Hz ±5Hz | ||
| THDi (%) | ≤ 3 % (nominální výkon) | ||
| Regulovatelný rozsah účiníku | -1 ~ +1 | ||
| Strana AC (off-grid)¹) | |||
| Nominální AC napětí (V) | 400 V; 3L+PE+N | ||
| THDv (%) | < 1 % (rezistivní zátěž) | ||
| Nominální síťová frekvence / rozsah frekvencí (Hz) | 50 / 60 Hz | ||
| Nominální AC výstupní výkon (kW) | 125 | ||
| Max. AC výstupní výkon (kVA) | 138 | ||
| Účinnost | |||
| Max. účinnost (%) | 98,5 % | ||
| Ochrana | |||
| Ochrana proti zpětnému připojení | Ano | ||
| DC vypínač | Ano | ||
| Ochrana proti přehřátí | Ano | ||
| Monitorování izolace | Ano | ||
| Ochrana proti přepětí DC / AC | Typ II (DC strana); Typ II (AC strana) | ||
| Obecné parametry měniče | |||
| Rozměry (Š x V x H) (mm) | 650 x 952 x 310 | ||
| Instalace | Nástěnná montáž / zástrčka | ||
| Hmotnost (kg) | 110 | ||
| Topologie | Bezzátransformátorová | ||
| Ochrana IP | IP66 | ||
| Antikorozní stupeň | C4 | ||
| Rozsah provozních teplot (°C) | -25 °C ~ 60 °C ( > 45 °C snížení výkonu ) | ||
| Rozsah provozní vlhkosti (%) | 0 ~ 100 % (bez kondenzace) | ||
| Chladicí metoda | Inteligentní chlazení vzduchem | ||
| Max. pracovní nadmořská výška (m) | 4000 m / ( > 3000 m snížení výkonu ) | ||
| Komunikační port | RS-485 / CAN 2.0 | ||
| Certifikáty měniče | CE; IEC 61000; IEC 62477-1; 2012; IEC 61727; IEC 62116; GB/T 34120; GB/T 34133 | ||
| Parametry venkovní bateriové skříně | BC215DE | BC233DE | |
| Technické parametry | |||
| Typ baterie | LFP | LFP | |
| Kapacita bateriového modulu (kWh) | 17,92 | 17,92 | |
| Počet modulů | 12 | 13 | |
| Celková kapacita baterie (kWh) | 215 | 233 | |
| Nominální napětí (V) | 768 | 832 | |
| Rozsah pracovního napětí (V) | 672 V ~ 864 V | 728 V ~ 936 V | |
| Koeficient nabíjení / vybíjení | 0,5C | 0,5C | |
| DoD (%) | 90 % | 90 % | |
| Obecné parametry bateriové skříně | |||
| Rozměry (Š x V x H) (mm) | 1300 x 2380 x 1200 | 1300 x 2380 x 1200 | |
| Hmotnost (T) | < 2,5 | < 2,5 | |
| Místo instalace | Venkovní | Venkovní | |
| Ochrana IP | IP54 | IP54 | |
| Antikorozní stupeň | C4 | C4 | |
| Pracovní vlhkost (%) | 5 % ~ 95 % (bez kondenzace) | 5 % ~ 95 % (bez kondenzace) | |
| Provozní teplota (°C) | -30 °C ~ +50 °C | -30 °C ~ +50 °C | |
| Max. pracovní nadmořská výška (m) | 4000 m ( > 3000 m snížení výkonu ) | 4000 m ( > 3000 m snížení výkonu ) | |
| Komunikační port | Ethernet; CAN | Ethernet; CAN | |
| Komunikační protokol | CAN; TCP | CAN; TCP | |
| Chladicí metoda | Klimatizace | Klimatizace | |
| Certifikáty bateriové skříně | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 |
¹) Pro off-grid aplikace je vyžadována automatická přepínací skříň STS250D.
