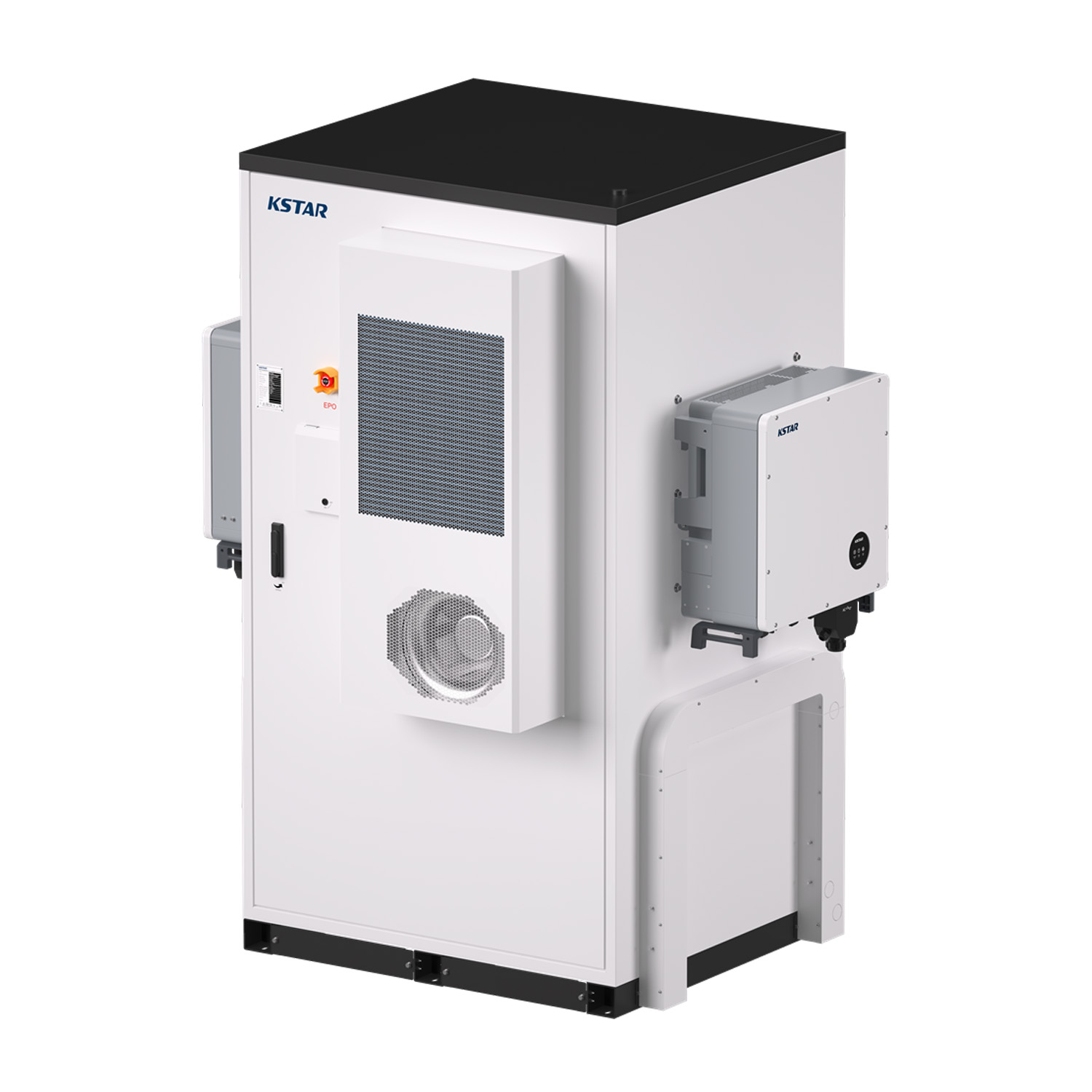

KSTAR VŠE V JEDNOM KOMERČNÍ A PRŮMYSLOVÝ SYSTÉM UKLÁDÁNÍ ENERGIE 100 kW/197 kWh
SKU: F2300-2
EAN: 2010000030950
| Výrobce | |
|---|---|
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Jmenovitý výkon | |
| Wi-Fi | |
| Ethernet | |
| RS485 | |
| RS232 | |
| CAN | |
| CAN 2.0 | |
| USB | |
| FE | |
| WLAN | |
| LAN | |
| 4G | |
| Bluetooth | |
| GPRS | |
| GSM | Ne |
| Zigbee | |
| DRM | |
| RF | |
| PLC | |
| PLCC |
Čistá cena
52 889,45 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Kapacita | |
| Záruka | |
| Jmenovitý výkon | |
| Wi-Fi | |
| Ethernet | |
| RS485 | |
| RS232 | |
| CAN | |
| CAN 2.0 | |
| USB | |
| FE | |
| WLAN | |
| LAN | |
| 4G | |
| Bluetooth | |
| GPRS | |
| GSM | Ne |
| Zigbee | |
| DRM | |
| RF | |
| PLC | |
| PLCC |
Doba realizace objednávky je 60/90 dní
Systém skladování energie KSTAR BluePulse Series pro C&I
Nová řada KSTAR BluePulse je pokročilý systém skladování energie (ESS) navržený speciálně pro komerční a průmyslové aplikace (C&I). Spojuje bezpečnost, spolehlivost, úspornost a vysoký výkon, přičemž nabízí jednoduché a uživatelsky přívětivé ovládání. Systém se skládá z modulárních bateriových skříní (BC100DE, BC197DE) a hybridního měniče (KAC50DP), což umožňuje flexibilní konfiguraci podle potřeb, např. 50 kW/100 kWh, 50 kW/200 kWh nebo 100 kW/197 kWh.
Hlavní vlastnosti Systému skladování energie KSTAR BluePulse Series:
- Bezpečnost a spolehlivost: Bateriové skříně využívají články LFP od CATL, disponují pokročilými systémy správy baterií (BMS) a jsou vybaveny klimatizací. Hybridní měnič KAC50DP nabízí četná elektrická ochranná opatření.
- Modularita a škálovatelnost: Možnost konfigurace systému s různým výkonem a kapacitou propojením bateriových skříní (např. BC100DE s kapacitou 102,4 kWh nebo BC197DE s kapacitou 197 kWh) s měniči KAC50DP (výkon 50 kW). Maximální počet paralelně propojených měničů je 20.
- Vysoká účinnost: Hybridní měnič KAC50DP dosahuje maximální účinnosti 97,5% a má tři MPPT trackery pro optimalizaci zisku z fotovoltaické instalace.
- Odolnost vůči vnějším podmínkám: Bateriové skříně jsou určeny pro venkovní instalaci (IP54, třída korozivzdornosti C4, provozní teplota -30 °C až +50 °C). Měnič má stupeň krytí IP65 a pracuje v teplotním rozsahu -25 °C až +60 °C.
- Jednoduché ovládání a inteligentní řízení: Integrovaný systém EMS, komunikační porty Ethernet a CAN a protokoly CAN a TCP umožňují snadné řízení a monitorování systému.
- Režimy provozu on-grid a off-grid: Systém poskytuje jmenovitý výstupní výkon 50 kW (max. 55 kVA) jak při provozu připojeném k síti, tak v záložním režimu (pro off-grid aplikace jsou vyžadovány dodatečné skříně STS).
Pro koho je to dobrá volba?
Systém skladování energie KSTAR BluePulse Series je ideálním řešením pro podniky, komerční a průmyslové provozy, které hledají spolehlivý, účinný a škálovatelný ESS. Výborně se hodí k optimalizaci nákladů na energii, zvýšení vlastní spotřeby z fotovoltaických instalací, zajištění nouzového napájení a stabilizaci sítě. Díky modulární konstrukci a schopnosti pracovat za náročných venkovních podmínek nabízí tento systém flexibilitu a dlouhodobou hodnotu pro široké spektrum C&I aplikací.
| Parametr | KAC50DP (Hybridní měnič) | BC100DE (Bateriová skříň) | BC197DE (Bateriová skříň) |
|---|---|---|---|
| Parametry vnější bateriové skříně | |||
| Technické parametry bateriové skříně | |||
| Typ akumulátoru | LFP | LFP | |
| Výrobce | CATL | CATL | |
| Typ článků (Ah) | 100 | 280 | |
| Kapacita modulu (kWh) | 5.12 | 17.92 | |
| Počet modulů | 20 | 11 | |
| Celková kapacita (kWh) | 102.4 | 197 | |
| Jmenovité napětí (V) | 512 | 704 | |
| Rozsah napětí (V) | 456 V ~ 576 V | 616 V ~ 792 V | |
| Výkon baterie | 0.5C | 0.5C | |
| DoD (%) | 90% | 90% | |
| Hlavní parametry bateriové skříně | |||
| Rozměry (Š x V x H) (mm) | 1100 x 2380 x 1100 | 1300 x 2380 x 1200 | |
| Hmotnost (T) | < 1.5 | < 2.5 | |
| Místo instalace | Venkovní | Venkovní | |
| Třída krytí IP | IP54 | IP54 | |
| Třída ochrany proti korozi | C4 | C4 | |
| Rozsah vlhkosti (%) | 5% ~ 95% (bez kondenzace) | 5% ~ 95% (bez kondenzace) | |
| Rozsah teplot (°C) | -30°C ~ +50°C | -30°C ~ +50°C | |
| Max. nadmořská výška (m) | 4000 m ( > 3000 m pokles výkonu ) | 4000 m ( > 3000 m pokles výkonu ) | |
| Komunikační porty | Ethernet; CAN | Ethernet; CAN | |
| Komunikační protokoly | CAN; TCP | CAN; TCP | |
| Chlazení | klimatizace | klimatizace | |
| Certifikace bateriové skříně | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | IEC 62619-2017; UN 38.3; IEC 61000-6-2/4 | |
| Technické parametry hybridního měniče (KAC50DP) | |||
| Strana PV (KAC50DP) | |||
| Max. napětí MPPT (V) | 1000 | ||
| Rozsah napětí MPPT (V) | 350 V ~800 V | ||
| Max. proud na MPPT (A) | 36 | ||
| Počet MPPT | 3 | ||
| Počet vstupů na MPPT | 2 | ||
| Strana akumulátoru (KAC50DP) | |||
| Max. vstupní napětí (V) | 750 | ||
| Min. vstupní napětí (V) | 350 | ||
| Jmenovité DC napětí (V) | 500 V ~ 750 V | ||
| Max. DC proud (A) | 55 A*2 | ||
| Max. DC výkon (kW) | 55 | ||
| Počet DC vstupů | 2 | ||
| Strana AC (elektrická síť) (KAC50DP) | |||
| Jmenovitý AC výkon (kW) | 50 | ||
| Max. výstupní AC výkon (kVA) | 55 | ||
| Max. AC proud (A) | 80 | ||
| Jmenovité napětí (V) | 400 | ||
| Rozsah napětí (V) | 340 V ~ 440 V | ||
| Jmenovitá frekvence / rozsah (Hz) | 50/60 Hz ±5Hz | ||
| THDv (%) | < 3% (při 100% zatížení) | ||
| Rozsah regulace činitele výkonu | -1 (induktivní) ~ 1 (kapacitní) | ||
| Strana AC (Režim: Off Grid)¹) (KAC50DP) | |||
| Jmenovité napětí (V) | 230/400 V ±3%; 3L+N+PE | ||
| THDv (%) | < 3% (lineární zátěž) | ||
| Frekvence (Hz) | 50/60 Hz | ||
| Jmenovitý AC výkon (kW) | 50 | ||
| Max. výstupní AC výkon (kVA) | 55 | ||
| Účinnost (KAC50DP) | |||
| Max. účinnost (%) | 97.5% | ||
| Ochrana (KAC50DP) | |||
| Ochrana proti opačnému zapojení DC | Ano | ||
| DC vypínač | Ano | ||
| Tepelná ochrana | Ano | ||
| Monitorování sítě / monitorování uzemnění | Ano | ||
| Monitorování izolačního odporu | Ano | ||
| Přepěťová ochrana DC / AC | DC Typ II; AC Typ III | ||
| Obecné parametry měniče (KAC50DP) | |||
| Rozměry (ŠxVxH) (mm) | 650 x 715 x 325 | ||
| Hmotnost (kg) | 75 | ||
| Typologie | Beztransformátorový | ||
| Třída krytí IP | IP65 | ||
| Rozsah provozních teplot (°C) | -25 ~ 60°C ( > 45°C pokles výkonu ) | ||
| Rozsah vlhkosti (%) | 0 ~ 100% (bez kondenzace) | ||
| Typ chlazení | Vzduchové chlazení | ||
| Max. nadmořská výška (m) | 3000 | ||
| Komunikační porty | RS-485 / CAN | ||
| Certifikace měniče | IEC 62477; IEC 61000; CE; GB/T; IEC 62109; IEC 61683; IEC 60068; IEC 61727; IEC 62116; EN 50549; VDE 4105; G 99 | ||
¹) Pro aplikace OFF-GRID je nutné použít skříně STS100D nebo STS250D.
Maximální počet měničů zapojených paralelně je 20 kusů.
