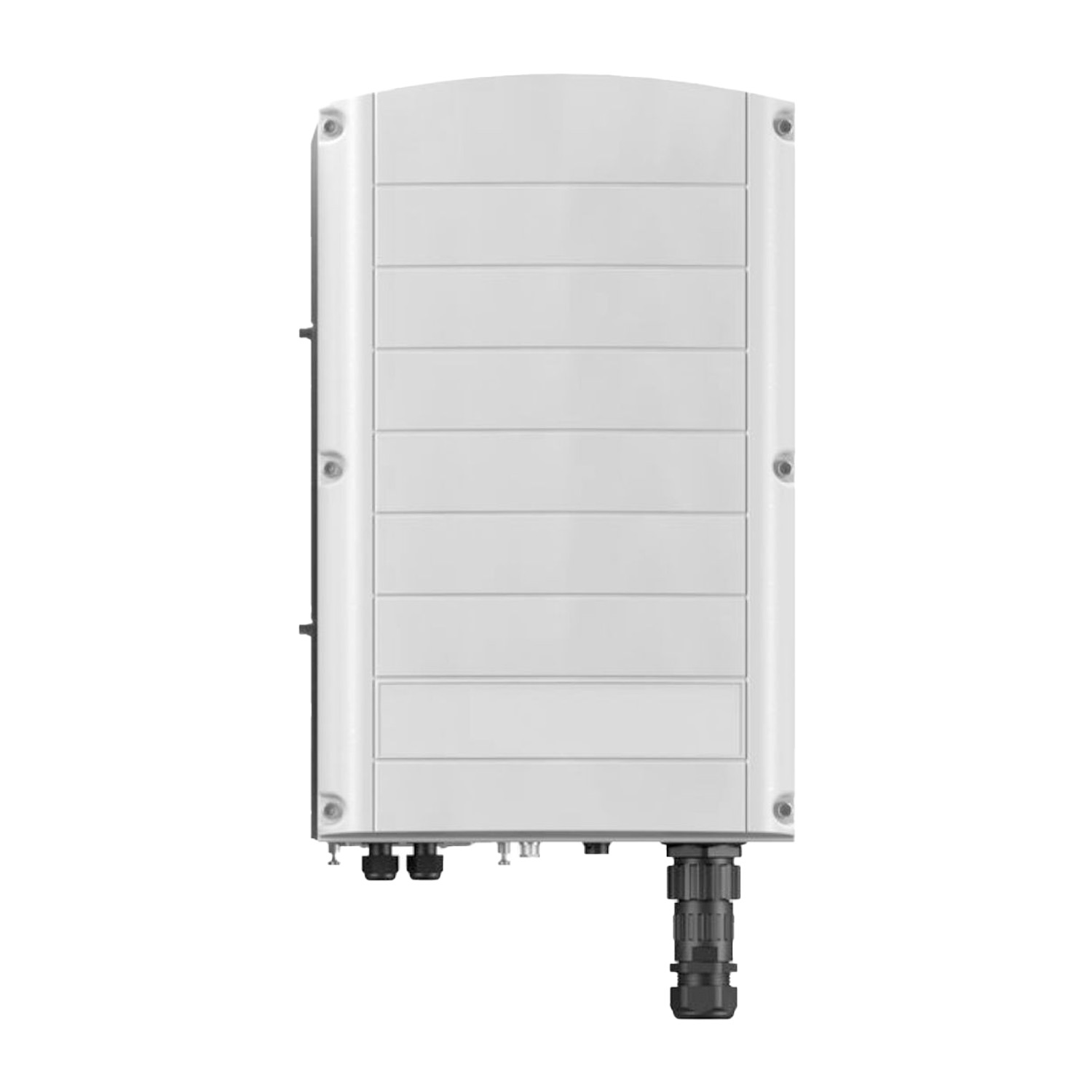

Pomocná jednotka SOLAR EDGE SESUK – RWR0INNN4 SYNERGY TECHNOLOGY (s/RSD)
SKU: F240O1
EAN: 2010000031643
| Výrobce | |
|---|---|
| Hybridní zařízení | |
| Režim provozu off-grid | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Hmotnost | 33,86 kg |
| CN | 85044095 |
Čistá cena
1 121,92 €
Hrubý
Hrubý
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Hybridní zařízení | |
| Režim provozu off-grid | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| Hmotnost | 33,86 kg |
| CN | 85044095 |
Třífázové střídače SolarEdge se synergickou technologií (Evropa)
Pokročilé třífázové střídače SolarEdge se synergickou technologií (modely SE50K, SE66.6K, SE90K, SE100K, SE120K) byly navrženy speciálně pro velké fotovoltaické instalace na evropském trhu. Kombinují inovativní, modulární konstrukci s funkcí rychlého uvedení do provozu, vysokou účinností a komplexními ochranami, což poskytuje spolehlivé a efektivní řešení pro komerční a průmyslové projekty. Dlouhá záruční doba, od 12 do 20 let, podtrhuje jejich odolnost a kvalitu.
Hlavní vlastnosti třífázových střídačů SolarEdge se synergickou technologií (Evropa):
- Modulární synergická technologie: Usnadňuje montáž (i dvěma osobám díky lehké konstrukci), zvyšuje spolehlivost díky nezávislému provozu synergických jednotek (2 nebo 3 na střídač) a zjednodušuje servis. Střídače jsou dostupné v rozsahu výkonu od 50 kW do 120 kW.
- Rychlá instalace a uvedení do provozu: Funkce předběžného uvedení do provozu umožňuje automatickou validaci komponent systému a kabeláže již během montáže, ještě před připojením do sítě, a uvedení do provozu probíhá snadno pomocí mobilní aplikace SetApp.
- Pokročilé bezpečnostní funkce: Vestavěné teplotní senzory detekující poruchy v kabeláži, integrovaná ochrana proti následkům obloukových zkratů, volitelně rychlé odpojení a monitorované, vyměnitelné přepěťové ochrany na místě (SPD DC třídy 2, komunikace RS485).
- Vysoká účinnost a optimalizace provozu: Maximální účinnost střídače dosahující až 98,3 % a vestavěná funkce omezení degradace indukované potenciálem (PID) zajišťují maximální výkon systému po celou dobu jeho životnosti.
- Komplexní monitorování a komunikace: Kompletní přehled o provozu systému díky monitorování na úrovni modulu, s možností komunikace přes Ethernet, Wi‑Fi (volitelně) nebo mobilní síť (volitelně).
Pro koho je to dobrá volba?
Třífázové střídače SolarEdge se synergickou technologií jsou ideálním řešením pro velké fotovoltaické instalace v komerčním a průmyslovém sektoru v Evropě. Jejich modulární konstrukce, pokročilé bezpečnostní funkce, vysoká účinnost a široké možnosti monitorování je činí výbornou volbou pro investory a developery hledající spolehlivá, snadno instalovatelná a provozně úsporná řešení. Dlouhá záruční doba navíc potvrzuje jejich vysokou kvalitu a trvanlivost, což je klíčové při realizaci rozsáhlých energetických projektů.
Karta katalogowa SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Karta-katalogowa.pdf
Instrukcja montażu SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Instrukcja-montazu.pdf
Gwarancja SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Gwarancja.pdf
Certyfikat zgodności 1 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 SolarEdge SE50K-120K
SolarEdge-SE50K-100K-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności SolarEdge SE50K-100K
SolarEdge-SE50K-100K-Deklaracja-zgodnosci.pdf
Certyfikat NC RfG SolarEdge SE50K-120K
SolarEdge-SE50K-120K-Certyfikat-NC-RfG.pdf
| Parametr | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| VÝSTUP | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Jmenovitý činný výkon výstupu AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximální zdánlivý výkon výstupu AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Výstupní napětí AC – fáze-fáze/fáze-nul (jmenovitě) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| Výstupní napětí AC – rozsah fáze-fáze/rozsah fáze-nul (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| Frekvence AC (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximální trvalý výstupní proud (na fázi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Připojení výstupních vedení AC | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podporované sítě | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximální diferenční proud(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitorování sítě, ochrana proti ostrovnímu provozu, konfigurovatelný účiník, konfigurovatelné prahové hodnoty dle země | Ano | Ano | Ano | Ano | Ano |
| Celkové harmonické zkreslení (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rozsah účiníku | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 |
| VSTUP | |||||
| Maximální DC výkon (modul STC) měnič / synergická jednotka (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Bez transformátoru, neuzemněný | Ano | Ano | Ano | Ano | Ano |
| Maximální vstupní napětí DC+ do DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 1000 |
| Jmenovité vstupní napětí DC+ do DC- (VDC) | 750 | 750 | 750 | 750 | 850 |
| Maximální vstupní proud (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Ochrana proti přepólování | Ano | Ano | Ano | Ano | Ano |
| Detekce zemních zkratů | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) |
| Maximální účinnost měniče (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Evropská účinnost (vážená) (%) | 98 | 98 | 98 | 98 | 98 |
| Noční spotřeba (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| DALŠÍ FUNKCE | |||||
| Podporovaná komunikační rozhraní(5) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) |
| Inteligentní řízení energie | Omezení exportu | Omezení exportu | Omezení exportu | Omezení exportu | Omezení exportu |
| Spuštění měniče | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení |
| Ochrana proti poruchám způsobeným elektrickým obloukem | Vestavěná, s možností nastavení uživatelem (v souladu s UL1699B) | Vestavěná, s možností nastavení uživatelem (v souladu s UL1699B) | Vestavěná, s možností nastavení uživatelem (v souladu s UL1699B) | Vestavěná, s možností nastavení uživatelem (v souladu s UL1699B) | Vestavěná, s možností nastavení uživatelem (v souladu s UL1699B) |
| Rychlé vypnutí | Volitelné (automaticky po odpojení od sítě AC) | Volitelné (automaticky po odpojení od sítě AC) | Volitelné (automaticky po odpojení od sítě AC) | Volitelné (automaticky po odpojení od sítě AC) | Volitelné (automaticky po odpojení od sítě AC) |
| PID regulátor | Noční režim, vestavěný | Noční režim, vestavěný | Noční režim, vestavěný | Noční režim, vestavěný | Noční režim, vestavěný |
| Přepěťová ochrana RS485 (porty 1+2) | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované |
| Přepěťová ochrana DC | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované |
| Přepěťová ochrana AC | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné |
| DC pojistky (jednopólové) | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně |
| DC odpojovač | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně |
| SHODA S PŘEDPISY | |||||
| Bezpečnost | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy pro připojení k síti(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ano | Ano | Ano | Ano | Ano |
| PARAMETRY INSTALACE | |||||
| Počet synergických jednotek na měnič | 2 | 2 | 3 | 3 | 3 |
| Průřez a vnější průměr AC vodiče: fáze/PE (hliník nebo měď) (mm²/mm) | Průřez do 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez do 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez do 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez do 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez do 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm |
| DC vstup: měnič/synergická jednotka(7)(8) | 8/4 párů MC4 | 8/4 párů MC4 | Kabelová průchodka, 2 páry/1 pár, průřez do 50 mm², hliník nebo měď, vnější průměr vodiče 12-20 mm | Kabelová průchodka, 2 páry/1 pár, průřez do 50 mm², hliník nebo měď, vnější průměr vodiče 12-20 mm | 12/4 párů MC4, kabelová průchodka, 3 páry / 1 pár, průřez do 50 mm² hliník nebo měď, vnější průměr vodiče 12-20 mm |
| Rozměry (v x š x h) (mm) – synergická jednotka | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Rozměry (v x š x h) (mm) – zařízení pro řízení synergie | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Hmotnost (kg) – synergická jednotka | 32 | 32 | 32 | 32 | 32 |
| Hmotnost (kg) – zařízení pro řízení synergie | 18 | 18 | 18 | 18 | 18 |
| Rozsah provozních teplot (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chlazení | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) |
| Hladina hluku (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupeň krytí | IP65 – venku i uvnitř | IP65 – venku i uvnitř | IP65 – venku i uvnitř | IP65 – venku i uvnitř | IP65 – venku i uvnitř |
| Montáž | Přiložený držák | Přiložený držák | Přiložený držák | Přiložený držák | Přiložený držák |
(1) Možnost dostupná v některých zemích. Více informací: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 ve Spojeném království
(3) Pokud je vyžadován externí RCD, jeho spouštěcí hodnota musí být ≥ 200 mA pro SE50K/SE66.6K; ≥ 300 mA pro SE90K, SE100K
(4) Pokud to dovolí místní předpisy
(5) Pro specifikaci dalších komunikačních možností navštivte stránku https://www.solaredge.com/products/communication nebo stránku Knihovny zdrojů: https://www.solaredge.com/downloads# k stažení příslušného datového listu
(6) Všechny normy a certifikáty jsou k dispozici ke stažení v sekci „Certifikáty“ v Knihovně zdrojů: https://www.solaredge.com/downloads#/
(7) DC vstup je dostupný se zásuvkami MC4 nebo s průchodkami podle čísla dílu měniče. Pro více informací kontaktujte společnost SolarEdge
(8) Pouze konektory MC4 vyráběné společností Staubli jsou schválené pro použití
(9) Snížení výkonu – pro specifikaci viz https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
