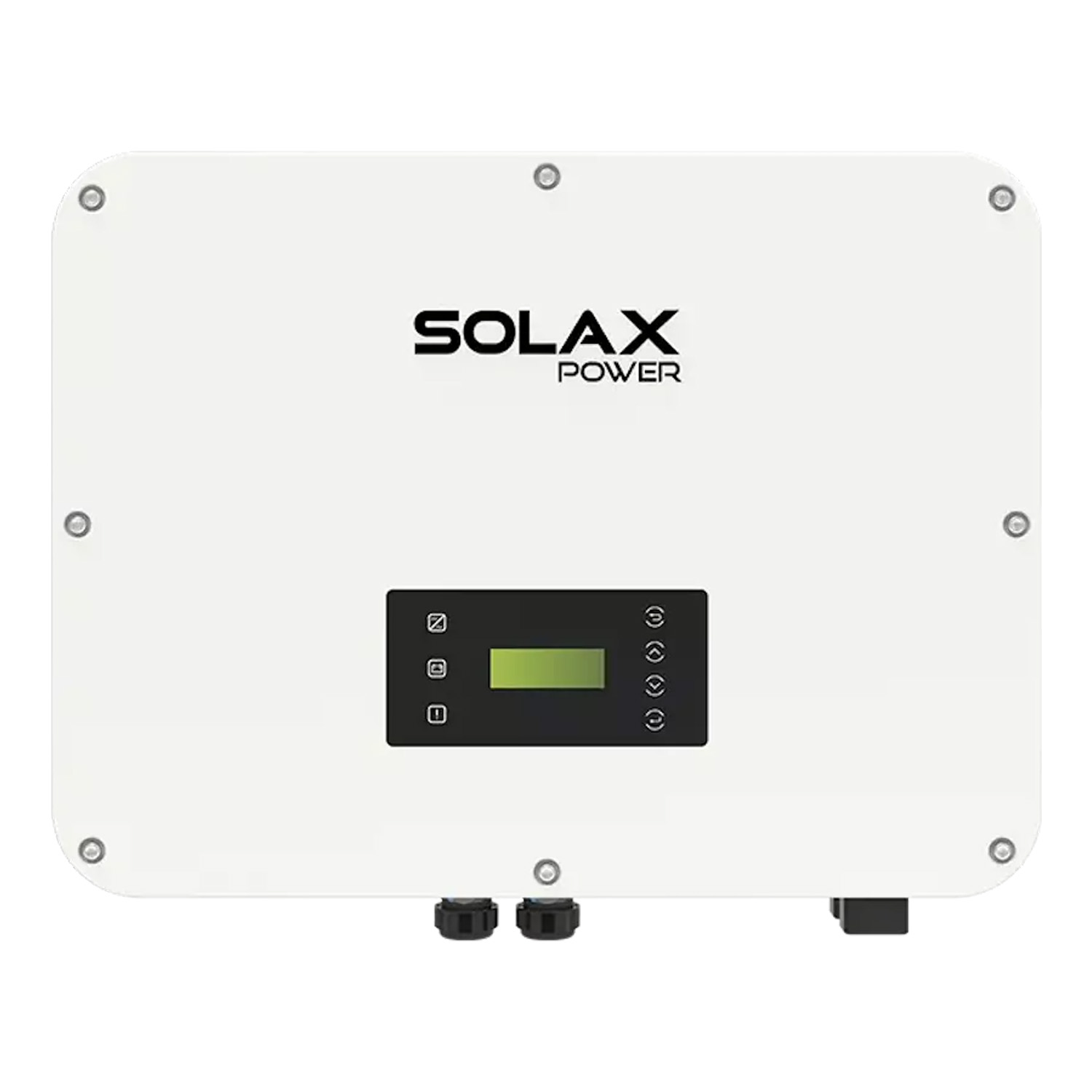

Střídač SOLAX X3-ULT-20K
SKU: F20S127
EAN: 2010000034965
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Volitelně |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | 36/36 A |
| Hmotnost | 55,98 kg |
| CN | 85044086 |
Čistá cena
3 211,52 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Volitelně |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | 36/36 A |
| Hmotnost | 55,98 kg |
| CN | 85044086 |
Střídače Solax X3-Ultra (třífázové)
Střídače Solax X3-Ultra jsou pokročilá třífázová on-grid řešení navržená pro maximální výkon a spolehlivost. Díky inovativní konstrukci a vysoké účinnosti převodu zajišťují optimální využití energie z fotovoltaických panelů.
Hlavní vlastnosti Solax X3-Ultra:
- Maximální výkon PV panelů až 60 000 Wp.
- Vysoké vstupní DC napětí až do 1000 V.
- Možnost připojení až 3 MPP trackerů s konfigurací řetězců 2/2/2.
- Maximální zdánlivý výkon AC v rozmezí od 16 500 VA do 30 000 VA, v závislosti na modelu.
- Kompatibilní s lithium-iontovými akumulátory s rozsahem napětí 180–800 V.
- Špičkový výkon EPS až 30 000 VA s dobou přepnutí pod 10 ms.
- Stupeň krytí IP66 a široký rozsah provozních teplot od −35 °C do 60 °C.
- Pokročilé ochranné funkce, včetně AFCI.
Pro koho je to dobrá volba?
Střídače Solax X3-Ultra jsou ideální volbou pro fotovoltaické instalace s vyšším výkonem, jak v komerčních aplikacích, tak ve velkých obytných objektech. Jejich všestrannost, vysoká účinnost, možnost integrace se skladováním energie a pokročilé zabezpečení z nich dělají vynikající řešení pro uživatele, kteří hledají výkonné a spolehlivé systémy.
| Parametr | X3-ULT-15KP | X3-ULT-15K | X3-ULT-20KP | X3-ULT-20K | X3-ULT-25K | X3-ULT-30K |
| VSTUP PV | ||||||
| Maximálně doporučený výkon panelu [Wp] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Maximální vstupní výkon stejnosměrný [W] | 30000 | 30000 | 40000 | 40000 | 50000 | 60000 |
| Max. napětí DC [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Jmenovité pracovní napětí DC [V] | 600 | 600 | 600 | 600 | 600 | 600 |
| Počet MPP trackerů/stringů na MPP | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 2(2/2) | 3(2/2/2) | 3(2/2/2) |
| Max. proud (vstup PV1/vstup PV2/vstup PV3) [A] | PV1: 36/PV2: 36/PV3: 36 | PV1: 36/PV2: 36 | PV1: 36/PV2: 36 | PV1: 45/PV2: 45 | PV1: 36/PV2: 36 PV1:36/PV2:36/PV3:36 | PV1: 36/PV2:36/PV3:36 |
| Max. zkratový proud (vstup PV1 vstup PV2 vstup PV3) [A] | PV1: 45/PV2: 45/PV3: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 | PV1: 45/PV2: 45 PV1:45/PV2:45/PV3:45 | PV1: 45/PV2:45/PV3:45 |
| Rozsah napětí MPPT [V] | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 | 160-950 |
| Startovací výstupní napětí [V] | 200 | 200 | 200 | 200 | 200 | 200 |
| VÝSTUP AC (ON-GRID) | ||||||
| Jmenovitý výkon AC [VA] | 15000 (AS 477714999) | 15000 (AS 477714999) | 20000 | 20000 | 25000 | 30000 (AS 4777 29999) |
| Max. zdánlivý výkon AC [VA] | 16500 (AS 477714999) | 16500 (AS 477714999) | 22000 | 22000 | 27500 | 30000 (AS 4777 29999) |
| Jmenovité síťové napětí (rozsah AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Jmenovitá síťová frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Jmenovitý střídavý proud [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Max. střídavý proud [A] | 24.0 | 24.0 | 31.9 | 31.9 | 39.9 | 43.5 |
| Účiník | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) | 1 (-0.8~0.8) |
| Míra harmonického zkreslení (THDi, %) | <3 | <3 | <3 | <3 | <3 | <3 |
| VSTUP AC | ||||||
| Jmenovitý výkon AC [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Jmenovitý střídavý proud [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Jmenovité síťové napětí (rozsah AC) [V] | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 | 3P4W, 400/230 |
| Jmenovitá síťová frekvence [Hz] | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| BATERIE | ||||||
| Typ baterie | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion | Lithium-ion |
| Rozsah napětí baterie [V] | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 | 180-800 |
| Max. nabíjecí / vybíjecí proud [A] | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) | 60 (30 x 2 ) |
| EPS VÝSTUP (S BATERIÍ) | ||||||
| Špičkový výkon EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Jmenovitý výkon EPS [VA] | 15000 | 15000 | 20000 | 20000 | 25000 | 30000 |
| Jmenovité napětí EPS [V], frekvence [Hz] | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 | 400/230; 50/60 |
| Jmenovitý proud EPS [A] | 21.8 | 21.8 | 29.0 | 29.0 | 36.3 | 43.5 |
| Přepínací čas [ms] | < 10 | < 10 | < 10 | < 10 | < 10 | < 10 |
| Míra harmonického zkreslení (THDV, lineární zátěž) [%] | <3 | <3 | <3 | <3 | <3 | <3 |
| SPOTŘEBA | ||||||
| Vlastní spotřeba (noc) [W] | < 5 | < 5 | < 5 | < 5 | < 5 | < 5 |
| OCHRANA | ||||||
| Ochrana proti anti-ostrovnímu provozu | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti obrácené polaritě DC | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování izolace | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování rozdílového proudu | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti přetížení střídavého proudu | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti zkratu střídavého proudu | ANO | ANO | ANO | ANO | ANO | ANO |
| Přepěťová ochrana AC | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti přehřátí | ANO | ANO | ANO | ANO | ANO | ANO |
| Zpětné nabíjení baterie ze sítě | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti přepětí | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC | Typ II, DC a AC |
| AFCI | OPT | OPT | OPT | OPT | OPT | OPT |
| ÚČINNOST | ||||||
| Max. účinnost / EURO účinnost | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.5% / 97.0% | 98.0% / 97.7% | 98.0% / 97.7% |
| Jmenovitá účinnost nabíjení | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| Účinnost regulace MPPT | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| STANDARD | ||||||
| Bezpečnost | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 | EN / IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 | EN61000-6-1/2/3/4; EN61000-3-11 / 12; EN 5011; IEC 62920 |
| Certifikace | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR | VDE4105 / G99/ AS4777 / EN50549 / CEI 0-21 IEC61727/ PEA / MEA / NRS – 097 – 2-1/ RD1699/TOR |
| OBECNÉ ÚDAJE | ||||||
| Stupeň krytí | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Provozní teplota [°C] | – 35~60 (snížení výkonu nad + 45 °C) | – 35~60 (snížení výkonu nad + 45 °C) | – 35~60 (snížení výkonu nad + 45 °C) | – 35~60 (snížení výkonu nad + 45 °C) | – 35~60 (snížení výkonu nad + 45 °C) | – 35~60 (snížení výkonu nad + 45 °C) |
| Relativní vlhkost [%] | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 | 0-100 |
| Nadmořská výška [m] | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 | < 3000 |
| Teplota skladování [°C] | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Rozměry (ŠxVxH) [mm] | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 | 696 x 526 x 240 |
| Hmotnost (kg] | 47 | 47 | 47 | 47 | 47 | 47 |
| Chladicí koncepce | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení |
| Topologie | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový |
| Komunikace | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 | Modbus (RS485), Měřič (RS485), DI × 5, DO × 2 |
Poznámka: Vstup PV3 je dostupný pouze pro modely 15KP, 25K a 30K.
