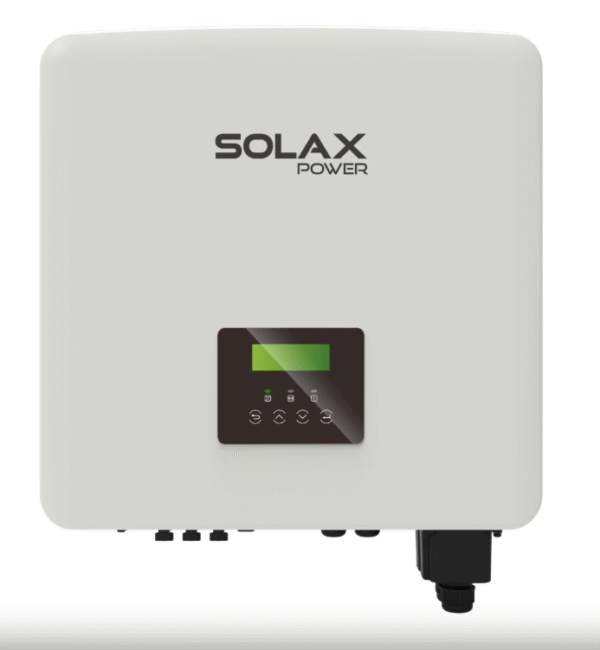

Střídač SOLAX X3-Hybrid-12.0-D WiFi + LAN
SKU: F20S13
EAN: 2010000031902
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Hmotnost | 36,7 kg |
| CN | 85044086 |
Čistá cena
2 045,53 €
Hrubý
Hrubý
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Hmotnost | 36,7 kg |
| CN | 85044086 |
Třífázový hybridní měnič SolaX Power X3-HYB-G4 PRO
Hybridní měnič SolaX Power X3-HYB-G4 PRO je pokročilé třífázové zařízení určené pro obytné objekty, které nabízí inteligentní řízení energie a vysokou účinnost. Díky širokému rozsahu výkonu od 4 kW do 15 kW, kompatibilitě s technologií V2H a pokročilým bezpečnostním funkcím představuje komplexní řešení pro moderní fotovoltaické systémy s ukládáním energie. Zajišťuje spolehlivost napájení a optimální využití solární energie.
Hlavní vlastnosti hybridního měniče SolaX Power X3-HYB-G4 PRO:
- Inteligentní řízení energie: Kompatibilita s technologií V2H (Vehicle-to-Home) pro energetickou integraci chytré domácnosti, funkce Smart Schedule, Smart Scene, 7×24 h TOU (Time of Use) a kompatibilita s VPP (Virtual Power Plant) a různými standardy (OpenADR, IEEE2030.5, FCAS, API).
- Vysoká účinnost a flexibilita PV: Stejnosměrný vstupní proud 20 A na každém ze 3 MPPT trackerů, možnost připojení až 200 % přebytečného výkonu PV, střídavý výstup AC až do 110 % jmenovitého výkonu a velmi široký rozsah napětí MPPT (110–950 V).
- Spolehlivé nouzové napájení (EPS): Schopnost dodat až 200 % jmenovitého výkonu na EPS výstupu po dobu 10 sekund a velmi rychlý přepínací čas na nouzové napájení (úroveň UPS) méně než 10 ms.
- Pokročilé bezpečnostní prvky a přizpůsobitelnost: Integrované ochrany SPD třídy II na straně AC i DC, volitelná funkce rychlého vypnutí a volitelná ochrana AFCI. Dvojité porty baterie a funkce „2 v 1“ usnadňují rozšíření systému pro ukládání energie.
- Široký rozsah výkonů a vysoká účinnost: Dostupné modely s výkonem od 4 kW do 15 kW, s maximální účinností až 98,0 %, což zajišťuje efektivní konverzi energie.
Pro koho je to dobrá volba?
Měnič SolaX Power X3-HYB-G4 PRO je vynikající volbou pro majitele rodinných domů, kteří hledají pokročilý, výkonný a spolehlivý hybridní systém pro řízení energie. Jeho inteligentní funkce, jako kompatibilita s V2H a VPP, vysoká flexibilita při konfiguraci fotovoltaického systému a úložiště energie, stejně jako rozšířené bezpečnostní možnosti a rychlé nouzové napájení, z něj činí ideální řešení pro maximalizaci vlastní spotřeby, zajištění energetické bezpečnosti a integraci s moderní chytrou domácností. Široký rozsah dostupných výkonů umožňuje přesné přizpůsobení zařízení individuálním energetickým potřebám.
Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-2.pdf
Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-2.pdf
Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P
Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-2.pdf
| Parametr | X3-HYB-4.0-P | X3-HYB-5.0-P | X3-HYB-6.0-P | X3-HYB-8.0-P | X3-HYB-10.0-P | X3-HYB-12.0-P | X3-HYB-15.0-P |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. doporučený výkon soustavy solárních panelů (kWp) | 8 | 10 | 12 | 16 | 20 | 24 | 30 |
| Max. vstupní napětí PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Jmenovité vstupní napětí PV (V) | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Rozsah pracovního napětí (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Rozsah napětí MPPT (V) | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 | 110 – 950 |
| Spouštěcí napětí (V) | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
| Počet MPPT trackerů / stringů na tracker MPPT | 2 (1/1) | 2 (1/1) | 2 (1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) | 3 (1/1/1) |
| Max. vstupní proud na MPPT (MPPT1/2/3) (A) | 20 A / 20 A | 20 A / 20 A | 20 A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A | 20A / 20A / 20 A |
| Max. zkratový vstupní proud na MPPT (MPPT1/2/3) (A) | 25 A / 25 A | 25 A / 25 A | 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A | 25A / 25 A / 25 A |
| VSTUP A VÝSTUP AC (V SÍTI) | |||||||
| Jmenovitý výstupní výkon (W) | 4000 | 5000 (AS 4777 4999 W) | 6000 | 8000 | 10000 (AS 4777 9999 W) | 12000 | 15000 (AS 4777 14999 W) |
| Jmenovitý výstupní proud (A) | 5,8 | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. zdánlivý výstupní výkon (VA) | 4400 | 5500 (AS 4777 4999 VA) | 6600 | 8800 | 11000 (AS 4777 9999 VA) | 13200 | 16500 (AS 4777 14999 VA) |
| Max. trvalý výstupní proud (A) | 6,7 | 6.7A | 8,4 | 10,0 | 13,4 | 20,0 | 25,0 |
| Jmenovité AC napětí (V) | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V | 3/N/PE, 220/380 V; 3/N/PE, 230/400 V |
| Max. zdánlivý vstupní výkon AC (kVA) | 8,4 | 10,5 | 12,6 | 16,8 | 21,0 | 21,0 | 21,0 |
| Max. vstupní proud AC (A) | 12,2 | 15,2 | 18,2 | 24,3 | 30,4 | 30,4 | 30,4 |
| Jmenovitá frekvence AC (Hz) | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz | 50 Hz / 60 Hz |
| Rozsah frekvence AC (Hz) | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz | 50 ± 5 Hz / 60 ± 5 Hz |
| Nastavitelný rozsah účiníku | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) | – 1 (0,8 zpoždění až 0,8 předstihu) |
| THDi (při jmenovitém výkonu) (%) | <3% | <3% | <3% | <3% | <3% | <3% | <3% |
| AKUMULÁTOR | |||||||
| Typ akumulátoru | Lithium | Lithium | Lithium | Lithium | Lithium | Lithium | Lithium |
| Rozsah napětí akumulátoru (V) | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 | 130 – 800 |
| Max. proud nabíjení / vybíjení (A) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) | 50 A (25 A × 2) |
| VÝSTUP EPS (MIMO SÍŤ) (S AKUMULÁTOREM) | |||||||
| Jmenovité výstupní napětí a frekvence EPS (V, Hz) | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz | 400 V / 230 V, 50 Hz / 60 Hz |
| Jmenovitý výstupní výkon EPS (kVA) | 4 | 5 | 6 | 8 | 10 | 12 | 15 |
| Špičkový výstupní výkon EPS (VA) | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s | 2 krát jmenovitý výkon, 10 s |
| Doba přepnutí (ms) | <10 | <10 | <10 | <10 | <10 | <10 | <10 |
| ÚČINNOST | |||||||
| Max. účinnost (%) | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% | 98,0% |
| Evropská účinnost (%) | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% | 97,7% |
| PROVOZNÍ PODMÍNKY | |||||||
| Stupeň krytí | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 | IP66 |
| Rozsah provozních teplot (°C) | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C | -35 – 60°C |
| Max. provozní výška (m) | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Relativní vlhkost (%) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) | 0 – 100% RH (kondenzace) |
| Přepěťová kategorie | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II | Napájecí síť: III, Akumulátor: II, PV: II |
| OBECNÉ | |||||||
| Rozměry (š x v x d) (mm) | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 | 560 x 503 x 210 |
| Čistá hmotnost (kg) | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
| Koncepce chlazení | Přirozené chlazení | Přirozené chlazení | Přirozené chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení |
| Komunikační rozhraní | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) | COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) |
| Noční spotřeba (W) | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti | < 40W v pohotovostním režimu, < 5W v režimu nečinnosti |
| Topologie | Neizolovaná | Neizolovaná | Neizolovaná | Neizolovaná | Neizolovaná | Neizolovaná | Neizolovaná |
| Certifikace a schválení | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 | IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 |
| Pomocné napájení AC (APS) | Vestavěné | Vestavěné | Vestavěné | Vestavěné | Vestavěné | Vestavěné | Vestavěné |
| OCHRANA | |||||||
| Aktivní metoda prevence ostrovního provozu | Posun frekvence | Posun frekvence | Posun frekvence | Posun frekvence | Posun frekvence | Posun frekvence | Posun frekvence |
| Přepěťová ochrana (DC / AC) | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II | DC: Typ II, AC: Typ II |
| Vypínač proti elektrickému oblouku (AFCI) | Volitelný | Volitelný | Volitelný | Volitelný | Volitelný | Volitelný | Volitelný |
| Další ochrany | Ochrana proti přepětí / podnapětí, Ochrana izolace DC, Ochrana proti opačné polaritě DC, Monitorování sítě, Monitorování vstřikování DC, Monitorování zpětného proudu, detekce zbytkového proudu, Ochrana proti přehřátí, Ochrana proti přepětí AC, Ochrana proti zkratu AC | ||||||
Poznámky:
- ① Maximální vstupní napětí je horní hranicí DC napětí. Jakékoli vyšší DC vstupní napětí by pravděpodobně poškozilo měnič.
- ② Vstupní napětí překračující rozsah napětí MPPT může spustit ochranu měniče.
- ③ Rozsah frekvence AC se může lišit podle různých národních předpisů.
- ④ Pokud je každý ze dvou akumulátorových portů připojen k samostatnému akumulátoru, je to 25 A na port. Pokud je jeden port připojen k jednomu akumulátoru, je to 30 A. Pokud jsou oba porty připojeny k jednomu akumulátoru pomocí rozdvojeného kabelu 2 v 1 (prodávaného samostatně), činí to 50 A.
- ⑤ Snížení (derating) při +45 °C.
