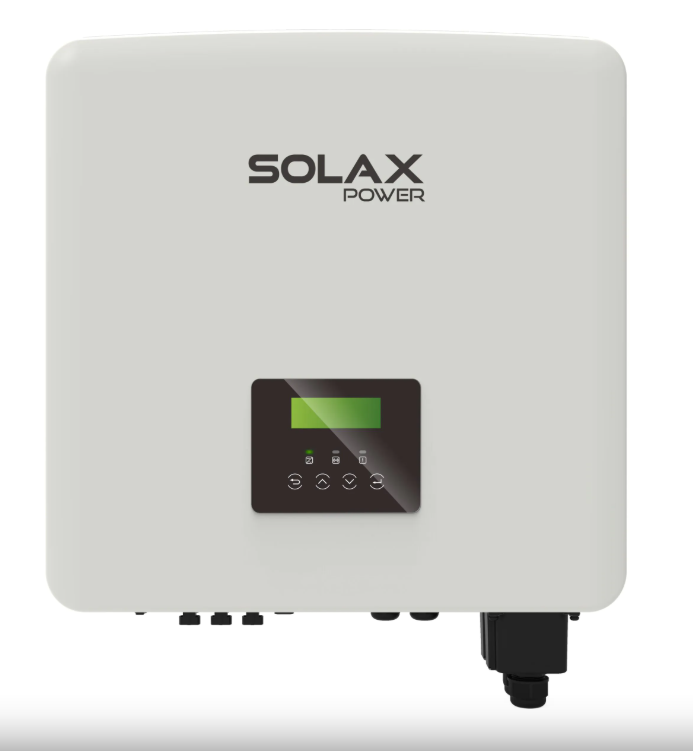

Střídač SOLAX X3-Hybrid-10.0-D Wi-Fi + LAN
SKU: F20S12
EAN: 2010000031896
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Volitelně |
| Rozsah napětí MPPT | |
| Hmotnost | 35,15 kg |
| CN | 85044086 |
Čistá cena
1 931,74 €
Hrubý
Hrubý
Karta katalogowa Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Karta-katalogowa.pdf
Instrukcja obsługi Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Instrukcja-obslugi.pdf
Gwarancja Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Gwarancja.pdf
Certyfikat zgodności 1 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-3.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ne |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ne |
| SPD – Volný slot | |
| AFCI | Volitelně |
| Rozsah napětí MPPT | |
| Hmotnost | 35,15 kg |
| CN | 85044086 |
Třífázový hybridní měnič SolaX Power X3-HYBRID G4 (5,0–15 kW)
Třífázový hybridní měnič SolaX Power X3-HYBRID G4 je technologicky vyspělé zařízení navržené tak, aby maximalizovalo využití solární energie v domácnostech a malých podnicích. Nabízí široký rozsah výkonu od 5,0 kW do 15 kW, funkci VPP, vysoký stupeň krytí IP65 a možnost paralelního provozu. Díky rychlému nabíjení/vybíjení baterií, podpoře nevyváženého výstupu a funkci UPS zajišťuje spolehlivé a efektivní řízení energie.
Hlavní vlastnosti hybridního měniče SolaX Power X3-HYBRID G4:
- Široký výkonový rozsah a vysoká účinnost: Modely od 5,0 kW do 15,0 kW s maximální účinností až 98,0 % (Euro 97,70 %) a možností předimenzování DC strany až do 150 %.
- Pokročilé bateriové funkce: Kompatibilita s lithium-iontovými bateriemi (rozsah napětí 180–650 V), rychlé nabíjení/vybíjení (až 30 A) a vysoká účinnost nabíjení/vybíjení baterií (98,5 %/97,0 %).
- Spolehlivé záložní napájení (EPS/UPS): Automatické přepnutí do off‑grid režimu za méně než 10 ms, s možností dodání špičkového výkonu až 16500 VA (v závislosti na modelu).
- Inteligentní řízení a flexibilita: Funkce VPP, řízení stínění, podpora nevyváženého výstupu, možnost paralelního provozu (až 10 jednotek) a široký rozsah provozních teplot (-35 °C až 60 °C).
- Snadná instalace a obsluha: Rychlá instalace (přibližně 30 minut s matboxem), stupeň krytí IP65 a různé komunikační rozhraní (měřič/WIFI (volitelně)/DRM/USB/ISO alarm/RTU485/NTC/BMS/LCD/RS485).
Pro koho je to dobrá volba?
Měnič SolaX Power X3-HYBRID G4 je vynikající volbou pro majitele rodinných domů a malé a střední podniky, kteří hledají výkonné, spolehlivé a flexibilní řešení pro řízení energie z fotovoltaické instalace a energetického úložiště. Jeho pokročilé funkce, jako je rychlé přepnutí na záložní napájení, možnost paralelního provozu a inteligentní řízení stínění, z něj činí ideální řešení pro maximalizaci vlastní spotřeby, zajištění energetické bezpečnosti a optimalizaci nákladů na energii. Vysoká účinnost a široký výkonový rozsah umožňují přizpůsobení individuálním potřebám uživatele.
Karta katalogowa Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Karta-katalogowa.pdf
Instrukcja obsługi Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Instrukcja-obslugi.pdf
Gwarancja Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Gwarancja.pdf
Certyfikat zgodności 1 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Solax X3-Hybrid-5.0-D - X3-Hybrid-15.0-D
Solax-X3-Hybrid-5.0-D-X3-Hybrid-15.0-D-Certyfikat-zgodnosci-3.pdf
| Parametr | X3-Hybrid-5.0-D
X3-Hybrid-5.0-M |
X3-Hybrid-6.0-D
X3-Hybrid-6.0-M |
X3-Hybrid-8.0-D
X3-Hybrid-8.0-M |
X3-Hybrid-10.0-D
X3-Hybrid-10.0-M |
X3-Hybrid-12.0-D
X3-Hybrid-12.0-M |
X3-Hybrid-15.0-D
X3-Hybrid-15.0-M |
|---|---|---|---|---|---|---|
| VSTUP DC | ||||||
| Max. vstupní výkon PV řetězce (Wp) | 8000 | 10000 | 12000 | 15000 | 18000 | 18000 |
| Max. vstupní napětí PV (V) | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Spouštěcí napětí (V) | 160 | 160 | 160 | 160 | 160 | 160 |
| Jmenovité vstupní napětí (V) | 630 | 630 | 630 | 630 | 630 | 630 |
| Rozsah napětí MPP sledovače (V) | 180~950 | 180~950 | 180~950 | 180~950 | 180~950 | 180~950 |
| Počet MPP sledovačů/pásů na sledovač | 2(1/1) | 2(1/1) | 2(2/1) | 2(2/1) | 2(2/1) | 2(2/1) |
| Max. vstupní proud (vstup A/vstup B) (A) | 14/14 | 14/14 | 26/14 | 26/14 | 26/14 | 26/14 |
| Max. zkratový proud (vstup A/vstup B) (A) | 16/16 | 16/16 | 30/16 | 30/16 | 30/16 | 30/16 |
| VSTUP A VÝSTUP AC | ||||||
| Jmenovitý výstupní výkon AC (W) | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Jmenovitý výstupní proud AC (A) | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Max. zdánlivý výkon na výstupu AC (VA) | 5500 | 6600 | 8800 | 11000 | 13200 | 15000 |
| Max. výstupní proud AC (A) | 8,1 | 9,7 | 12,9 | 16,1 | 19,3 | 24,1 |
| Max. zdánlivý výkon na vstupu AC (VA) | 10000 | 12000 | 16000 | 20000 | 20000 | 20000 |
| Max. vstupní proud AC (A) | 16,1 | 19,3 | 25,8 | 32,0 | 32,0 | 32,0 |
| Jmenovité napětí AC (V) | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 | 415/240; 400/230; 380/220 |
| Jmenovitá síťová frekvence/rozsah frekvencí (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Rozsah účiníku | 0,8 přední~0,8 zpožděný | 0,8 přední~0,8 zpožděný | 0,8 přední~0,8 zpožděný | 0,8 přední~0,8 zpožděný | 0,8 přední~0,8 zpožděný | 0,8 přední~0,8 zpožděný |
| THDi (při jmenovitém výkonu) (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| ÚDAJE O BATERII | ||||||
| Typ baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie | Lithium-iontová baterie |
| Rozsah napětí baterie (V) | 180~650 | 180~650 | 180~650 | 180~650 | 180~650 | 180~650 |
| Max. trvalý proud nabíjení/vybíjení (A) | 30 | 30 | 30 | 30 | 30 | 30 |
| VÝSTUP EPS S BATERIÍ (MIMO SÍŤ NEBO ZÁLOHA) | ||||||
| Jmenovitý výstupní výkon (W)*1 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 |
| Špičkový zdánlivý výkon (VA)*1 | 7500, 60s | 9000, 60s | 12000, 60s | 15000, 60s | 15000, 60s | 16500, 60s |
| Max. trvalý proud (A) | 7,2 | 8,7 | 11,6 | 14,5 | 17,5 | 21,8 |
| Jmenovité napětí (V)/Frekvence (Hz) | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 | 400/230; 380/220; 50/60 |
| THDv (při lineární zátěži) (%) | <3 | <3 | <3 | <3 | <3 | <3 |
| Čas přepnutí do ostrovního režimu (ms) | <10 | <10 | <10 | <10 | <10 | <10 |
| Paralelní provoz | ANO, 10 | ANO, 10 | ANO, 10 | ANO, 10 | ANO, 10 | ANO, 10 |
| ÚDAJE SYSTÉMU | ||||||
| Max. účinnost (%) | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 | 98,00 |
| Evropská účinnost (%) | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 | 97,70 |
| Účinnost nabíjení/vybíjení baterie (%) | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 | 98,5/97,00 |
| Spotřeba energie v pohotovostním režimu @noc (W) | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim | < 40W pro horký pohotovostní režim, < 5W pro studený pohotovostní režim |
| Stupeň krytí | IP65 | IP65 | IP65 | IP65 | IP65 | IP65 |
| Rozsah provozních teplot (°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) | -35~60 (snížení výkonu při +45°C, omezení nabíjení při +35°C) |
| Max. provozní nadmořská výška (m) | <3000 | <3000 | <3000 | <3000 | <3000 | <3000 |
| Vlhkost (%) | 0~100 (kondenzace) | 0~100 (kondenzace) | 0~100 (kondenzace) | 0~100 (kondenzace) | 0~100 (kondenzace) | 0~100 (kondenzace) |
| Typická hladina hluku (dB) | <35 | <35 | <35 | <35 | <45 | <45 |
| Teplota skladování (°C) | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 | -40~65 |
| Rozměry (Šíř.xVys.xHloub.) (mm) | 503*503*199 | 503*503*199 | 503*503*199 | 503*503*199 | 503*503*199 | 503*503*199 |
| Hmotnost (kg) | 30 | 30 | 30 | 30 | 30 | 30 |
| Chladicí koncepce | Přirozené chlazení | Přirozené chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení | Inteligentní chlazení |
| Komunikační rozhraní | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 | Měřič/WIFI (volitelně)/DRM/USB/Alarm ISO/RTU485/NTC/BMS/LCD/RS485 |
| NORMY A CERTIFIKACE | ||||||
| Bezpečnost | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 | EN/IEC62109-1/-2 |
| EMC | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 | EN61000-6-1/2/3/4;EN61000-3-2/3/11/12 |
| Certifikace | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další | VDE4105 /G99 /G98 / AS4777 / EN50549/ CEI 0-21 /IEC61727/VDE 0124 a další |
Poznámky:
*1: Podmínky testu mohou ovlivnit skutečné hodnoty.
D: Použít bez mateboxu.
M: Použít bez mateboxu.
