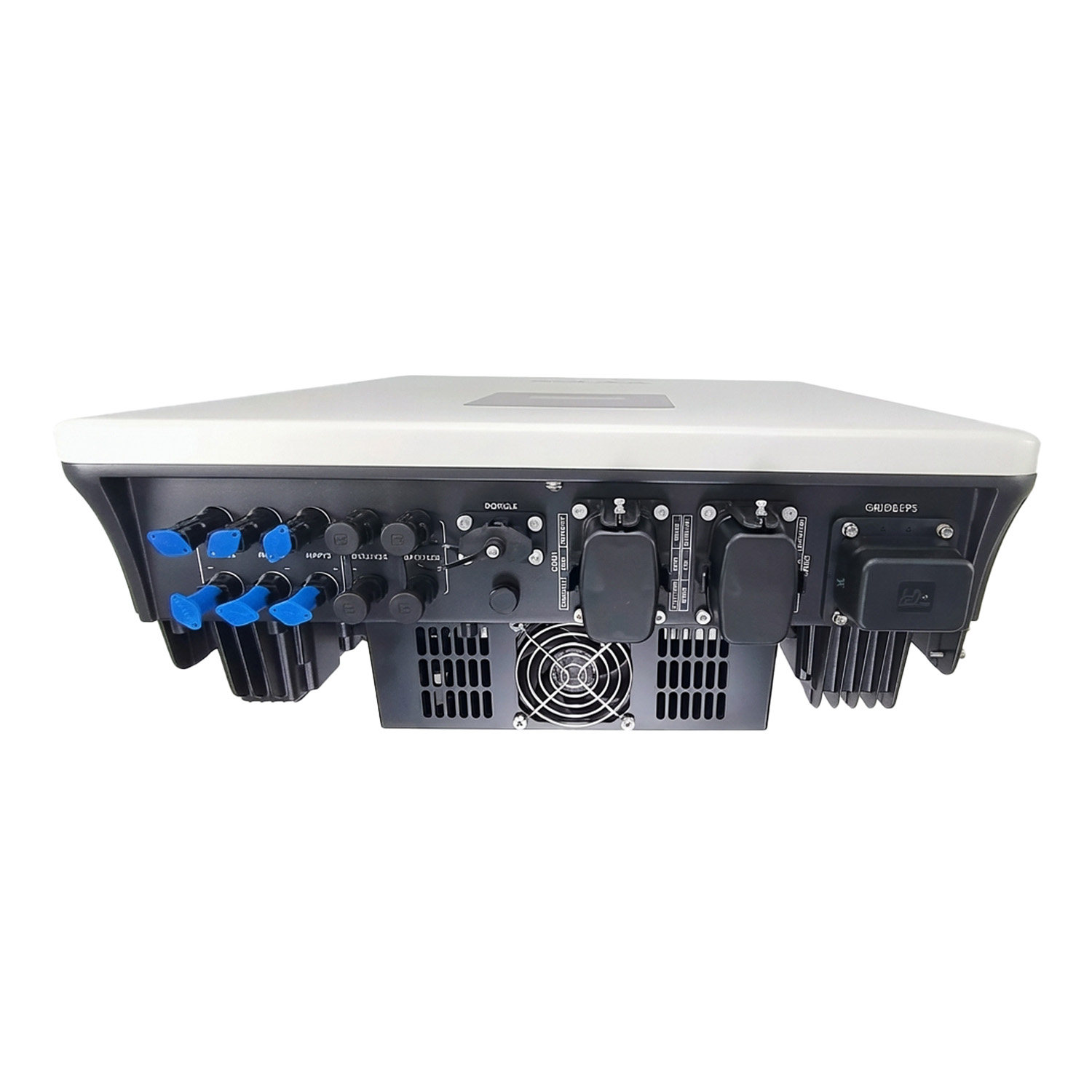

Střídač SOLAX X3-HYB-15.0-G4 Pro WiFi + LAN

SKU: F20S123 EAN: 2010000033050
Střídač SOLAX X3-HYB-15.0-G4 Pro WiFi + LAN
Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

Režim provozu off-grid

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Volný slot

AFCI

Rozsah napětí MPPT

Maximální vstupní proud na MPPT [A]

Maximální příkon [W]

Evropská efektivita

Hmotnost 42,32 kg
Čistá cena 2 346,51 €
Hrubý

2 346,51 €
Hrubý

Skladem:

1 ks
Přihlaste se zadat objednávku

Přihlaste se zadat objednávku

2 346,51 €
Hrubý

Skladem:

1 ks
Přihlaste se zadat objednávku

Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf

Podrobnosti o produktu

Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

Režim provozu off-grid

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Volný slot

AFCI

Rozsah napětí MPPT

Maximální vstupní proud na MPPT [A]

Maximální příkon [W]

Evropská efektivita

Hmotnost 42,32 kg

Třífázový hybridní měnič SolaX Power X3-HYB-G4 PRO

Třífázový hybridní měnič SolaX Power X3-HYB-G4 PRO je pokročilé řešení pro rezidenční objekty, nabízející inteligentní řízení energie a vysokou účinnost. Dostupný v širokém rozsahu výkonů od 4 kW do 15 kW, zajišťuje kompatibilitu s technologií V2H, inteligentní plánování provozu a spolupráci s bezdrátovým měřičem. Díky dvojitým portům pro baterie, širokému rozsahu MPPT a možnosti 200% přetížení výkonu z PV je to flexibilní a spolehlivé zařízení pro maximalizaci vlastní spotřeby.

Hlavní vlastnosti hybridního měniče SolaX Power X3-HYB-G4 PRO:

  • Inteligentní řízení energie: Kompatibilita s V2H pro integraci chytré domácnosti, Smart Schedule, Smart Scene, 7×24h TOU a spolupráce s VPP (OpenADR, IEEE2030.5, FCAS, API).
  • Vysoká účinnost a flexibilita PV: Vstupní DC proud 20 A na MPPT s 3 trackery, možnost 200% přetížení výkonu z PV, výstup AC až do 110 % a velmi široký rozsah MPPT (110–950 V).
  • Zajištěná spolehlivost a bezpečnost: Až 200 % výstupního výkonu EPS po dobu 10 sekund, přepnutí v režimu UPS pod 10 ms, volitelná funkce rychlého odpojení, SPD typ II na straně AC i DC a volitelné ochranné AFCI.
  • Flexibilní možnosti rozšíření: Dvojité porty pro baterie a funkce „2 v 1“ pro rozšíření, další porty usnadňující kabeláž a praktický a stylový kryt kabelů.
  • Univerzální provozní režimy: Podpora mikrosítí a režimů pro generátory pro různorodé použití.
  • Výkonová křivka: Vysoká účinnost udržovaná v širokém rozsahu zatížení, což dokládá výkonová křivka pro model 15 kW.

Pro koho je to dobrá volba?

Měnič SolaX Power X3-HYB-G4 PRO je vynikající volbou pro majitele rodinných domů, kteří hledají pokročilý, účinný a spolehlivý hybridní systém. Jeho inteligentní funkce řízení energie, vysoká flexibilita v konfiguraci PV pole a baterií a rozšířené bezpečnostní a adaptační možnosti z něj činí ideální řešení pro maximalizaci vlastní spotřeby, zajištění záložního napájení a integraci s chytrou domácností. Široký rozsah výkonů umožňuje přizpůsobit zařízení individuálním energetickým potřebám.

Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa.pdf Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja.pdf Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci.pdf



Parametr X3-HYB-4.0-P X3-HYB-5.0-P X3-HYB-6.0-P X3-HYB-8.0-P X3-HYB-10.0-P X3-HYB-12.0-P X3-HYB-15.0-P
VSTUP PV
Max. doporučený výkon pole panelů PV (kWp) 8 10 12 16 20 24 30
Max. vstupní napětí PV (V) 1000 1000 1000 1000 1000 1000 1000
Jmenovité vstupní napětí PV (V) 650 650 650 650 650 650 650
Rozsah provozního napětí (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
Rozsah MPPT napětí (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
Spouštěcí napětí (V) 120 120 120 120 120 120 120
Počet MPPT trackerů / řetězců na tracker MPPT 2 (1 / 1) 2 (1 / 1) 2 (1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1)
Max. vstupní proud na MPPT (MPPT1/2/3) (A) 20 / 20 20 / 20 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20
Max. zkratový vstupní proud na MPPT (MPPT1/2/3) (A) 25 / 25 25 / 25 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25
AC VSTUP A VÝSTUP (V SÍTI)
Jmenovitý výstupní výkon (W) 4000 5000 (AS 4777 4999 W) 6000 8000 10000 (AS 4777 9999 W) 12000 15000 (AS 4777 14999 W)
Jmenovitý výstupní proud (A) 5,8 7,2 8,7 11,6 14,5 17,5 21,8
Max. zdánlivý výstupní výkon (VA) 4400 5500 (AS 4777 4999 VA) 6600 8800 11000 (AS 4777 9999 VA) 13200 16500 (AS 4777 14999 VA)
Max. trvalý výstupní proud (A) 6,7 6,7 8,4 10,0 13,4 20,0 25,0
Jmenovité AC napětí 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V
Max. zdánlivý vstupní výkon AC (kVA) 8,4 10,5 12,6 16,8 21,0 21,0 21,0
Max. vstupní proud AC (A) 12,2 15,2 18,2 24,3 30,4 30,4 30,4
Jmenovitá frekvence AC (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Rozsah frekvence AC (Hz) 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5
Nastavitelný rozsah účiníku -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu)
THDi (při jmenovitém výkonu) (%) <3 <3 <3 <3 <3 <3 <3
AKUMULÁTOR
Typ akumulátoru Lit Lit Lit Lit Lit Lit Lit
Rozsah napětí akumulátoru (V) 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800
Max. nabíjecí / vybíjecí proud (A) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2)
EPS VÝSTUP (MIMO SÍTĚ) (S AKUMULÁTOREM)
Jmenovité napětí/frekvence výstupu EPS 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz
Jmenovitý výstupní výkon EPS (kVA) 4 5 6 8 10 12 15
Špičkový výstupní výkon EPS 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s
Přepínací čas (ms) < 10 < 10 < 10 < 10 < 10 < 10 < 10
ÚČINNOST
Max. účinnost (%) 98,0 98,0 98,0 98,0 98,0 98,0 98,0
Evropská účinnost (%) 97,7 97,7 97,7 97,7 97,7 97,7 97,7
OMEZENÍ PROSTŘEDÍ
Stupeň ochrany IP66 IP66 IP66 IP66 IP66 IP66 IP66
Pracovní rozsah okolní teploty (°C) -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60
Max. provozní nadmořská výška (m) 3000 3000 3000 3000 3000 3000 3000
Relativní vlhkost 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace)
Kategorie přepětí Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II Síť: III, Akumulátor: II, PV: II
OBECNÉ
Rozměry (š x v x d) (mm) 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210
Čistá hmotnost (kg) 38 38 38 38 38 38 38
Koncepce chlazení Přirozené chlazení Přirozené chlazení Přirozené chlazení Inteligentní chlazení Inteligentní chlazení Inteligentní chlazení Inteligentní chlazení
Komunikační rozhraní COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo)
Noční spotřeba (W) < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti < 40W v režimu pohotovosti, < 5W v režimu nečinnosti
Topologie Neizolované Neizolované Neizolované Neizolované Neizolované Neizolované Neizolované
Certifikáty a schválení IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21
Pomocné napájení AC (APS) Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné
OCHRANA
Ochrana Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC
Aktivní metoda prevence ostrovního provozu Posun frekvence Posun frekvence Posun frekvence Posun frekvence Posun frekvence Posun frekvence Posun frekvence
Přepěťová ochrana (DC / AC) DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II
Přerušovač obvodu proti elektrickému oblouku (AFCI) Volitelný Volitelný Volitelný Volitelný Volitelný Volitelný Volitelný

Poznámky:

① Maximální vstupní napětí je horní hranice DC napětí. Jakékoli vyšší DC vstupní napětí může střídač poškodit.

② Vstupní napětí překračující rozsah MPPT může aktivovat ochranu střídače.

③ Rozsah frekvencí AC se může lišit podle různých národních předpisů.

④ Pokud jsou oba dva porty akumulátoru připojeny k samostatným akumulátorům, jedná se o 25 A na port. Pokud je jeden port připojen k jednomu akumulátoru, je to 30 A. Pokud jsou oba porty připojeny k jednomu akumulátoru pomocí 2 v 1 rozdělovacího kabelu (prodáván samostatně), činí to 50 A.

⑤ Snížení výkonu při +45°C.
