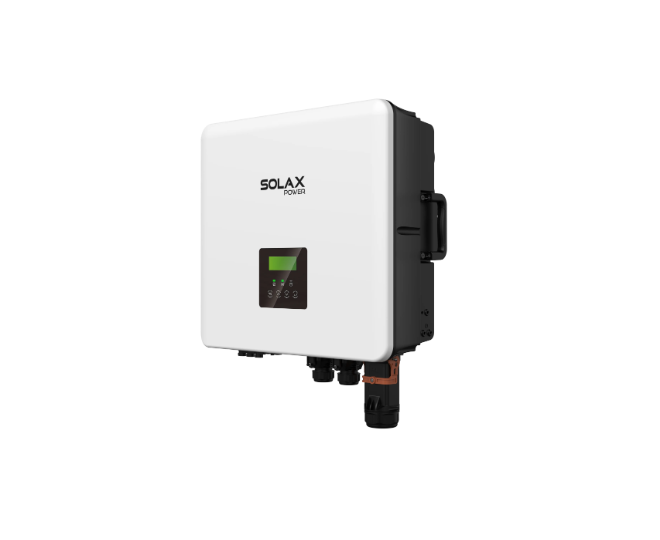

Střídač SOLAX X3-HYB-10.0-G4 Pro WiFi + LAN

SKU: F20S121 EAN: 2010000031933
Střídač SOLAX X3-HYB-10.0-G4 Pro WiFi + LAN
Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

Režim provozu off-grid

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Volný slot

AFCI

Rozsah napětí MPPT

Maximální vstupní proud na MPPT [A]

Maximální příkon [W]

Hmotnost 40,25 kg
CN 85044086
Čistá cena 2 108,45 €
Hrubý

2 108,45 €
Hrubý

Skladem:

10 ks
Přihlaste se zadat objednávku

Přihlaste se zadat objednávku

2 108,45 €
Hrubý

Skladem:

10 ks
Přihlaste se zadat objednávku

Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf

Podrobnosti o produktu

Výrobce

Jmenovitý výkon

Napájení

Hybridní zařízení

Režim provozu off-grid

MPPT

Záruka

Čistá šířka

Čistá hloubka

Čistá výška

CAN

CAN 2.0

RS485

SPD Typ I

SPD Typ II

SPD Typ III

SPD – Volný slot

AFCI

Rozsah napětí MPPT

Maximální vstupní proud na MPPT [A]

Maximální příkon [W]

Hmotnost 40,25 kg
CN 85044086

Třífázový hybridní střídač SolaX Power X3-HYB-G4 PRO

Třífázový hybridní střídač SolaX Power X3-HYB-G4 PRO je pokročilé řešení pro obytné objekty, které nabízí inteligentní řízení energie a vysokou účinnost. Dostupný v širokém rozsahu výkonu od 4 kW do 15 kW, zajišťuje kompatibilitu s technologií V2H, chytré plánování provozu a spolupráci s bezdrátovým měřičem. Díky dvojitým portům pro baterie, širokému rozsahu MPPT a možnosti 200% přetížení výkonu PV je to flexibilní a spolehlivé zařízení pro maximalizaci vlastní spotřeby.

Hlavní vlastnosti hybridního střídače SolaX Power X3-HYB-G4 PRO:

  • Inteligentní řízení energie: Kompatibilní s V2H pro integraci chytré domácnosti, Smart Schedule, Smart Scene, 24/7 TOU a spolupráce s VPP (OpenADR, IEEE2030.5, FCAS, API).
  • Vysoká účinnost a flexibilita PV: Vstupní DC proud 20 A na MPPT s 3 trackery, možnost 200% přetížení výkonu PV, AC výstup až 110 % a velmi široký rozsah MPPT (110-950 V).
  • Zaručená spolehlivost a bezpečnost: Až 200 % výstupního výkonu EPS po dobu 10 sekund, doba přepnutí na úrovni UPS pod 10 ms, volitelná funkce rychlého vypnutí, ochrany SPD typu II na straně AC i DC a volitelná ochrana AFCI.
  • Flexibilní možnosti rozšíření: Dvojité porty pro baterie a funkce „2 v 1“ pro rozšíření, další porty usnadňující kabeláž a funkční a stylový kryt kabelů.
  • Všestranné provozní režimy: Podpora mikrosítí a režimů pro generátory pro různorodá použití.
  • Výkonová křivka: Vysoká účinnost udržovaná v širokém rozsahu zatížení, jak dokládá výkonová křivka pro model 15 kW.

Pro koho je to dobrá volba?

Střídač SolaX Power X3-HYB-G4 PRO je vynikající volbou pro majitele rodinných domů, kteří hledají pokročilý, efektivní a spolehlivý hybridní systém. Jeho inteligentní funkce řízení energie, vysoká flexibilita při konfiguraci PV pole a baterií, stejně jako rozšířené možnosti bezpečnosti a adaptace, z něj činí ideální řešení pro maximalizaci vlastní spotřeby, zajištění nouzového napájení a integraci s chytrou domácností. Široký výkonový rozsah umožňuje přizpůsobit zařízení individuálním energetickým potřebám.

Karta katalogowa Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Karta-katalogowa-1.pdf Gwarancja Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Gwarancja-1.pdf Deklaracja zgodności Solax X3-HYB-4.0-P - X3-HYB-15.0-P Solax-X3-HYB-4.0-P-X3-HYB-15.0-P-Deklaracja-zgodnosci-1.pdf



Parametr X3-HYB-4.0-P X3-HYB-5.0-P X3-HYB-6.0-P X3-HYB-8.0-P X3-HYB-10.0-P X3-HYB-12.0-P X3-HYB-15.0-P
VSTUP PV
Maximální doporučený výkon sady PV panelů (kWp) 8 10 12 16 20 24 30
Maximální vstupní napětí PV (V) 1000 1000 1000 1000 1000 1000 1000
Jmenovité vstupní napětí PV (V) 650 650 650 650 650 650 650
Rozsah provozního napětí (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
Rozsah napětí MPPT (V) 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950 110 – 950
Startovací napětí (V) 120 120 120 120 120 120 120
Počet trackerů MPP / řetězců na MPP tracker 2 (1 / 1) 2 (1 / 1) 2 (1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1) 3 (1 / 1 / 1)
Max. vstupní proud na MPPT (MPPT1/2/3) (A) 20 / 20 20 / 20 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20 20 / 20 / 20
Max. vstupní zkratový proud na MPPT (MPPT1/2/3) (A) 25 / 25 25 / 25 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25 25 / 25 / 25
VSTUP A VÝSTUP AC (VE SÍTI)
Jmenovitý výstupní výkon (W) 4000 5000 (AS 4777 4999 W) 6000 8000 10000 (AS 4777 9999 W) 12000 15000 (AS 4777 14999 W)
Jmenovitý výstupní proud (A) 5,8 7,2 8,7 11,6 14,5 17,5 21,8
Max. zdánlivý výstupní výkon (VA) 4400 5500 (AS 4777 4999 VA) 6600 8800 11000 (AS 4777 9999 VA) 13200 16500 (AS 4777 14999 VA)
Max. trvalý výstupní proud (A) 6,7 6,7 8,4 10,0 13,4 20,0 25,0
Jmenovité napětí AC 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V 3/N/PE, 220/380 V; 3/N/PE, 230/400 V
Max. zdánlivý vstupní výkon AC (kVA) 8,4 10,5 12,6 16,8 21,0 21,0 21,0
Max. vstupní proud AC (A) 12,2 15,2 18,2 24,3 30,4 30,4 30,4
Jmenovitá frekvence AC (Hz) 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Rozsah frekvence AC (Hz) 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5 50 ± 5 / 60 ± 5
Řiditelný rozsah účiníku -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu) -1 (0,8 zpoždění až 0,8 předstihu)
THDi (Jmenovitý výkon) (%) <3 <3 <3 <3 <3 <3 <3
AKUMULÁTOR
Typ akumulátoru Lithium Lithium Lithium Lithium Lithium Lithium Lithium
Rozsah napětí akumulátoru (V) 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800 130 – 800
Max. nabíjecí / vybíjecí proud (A) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2) 50 (25 x 2)
VÝSTUP EPS (MIMO SÍŤ) (S AKUMULÁTOREM)
Jmenovitá výstupní frekvence EPS, frekvence 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz 400 V / 230 V, 50 Hz / 60 Hz
Jmenovitý výstupní výkon EPS (kVA) 4 5 6 8 10 12 15
Špičkový výstupní výkon EPS 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s 2× jmenovitý výkon, 10 s
Doba přepnutí (ms) < 10 < 10 < 10 < 10 < 10 < 10 < 10
ÚČINNOST
Max. účinnost (%) 98,0 98,0 98,0 98,0 98,0 98,0 98,0
Evropská účinnost (%) 97,7 97,7 97,7 97,7 97,7 97,7 97,7
PROVOZNÍ LIMITY
Stupeň krytí IP66 IP66 IP66 IP66 IP66 IP66 IP66
Rozsah okolní teploty při provozu (°C) -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60 -35 – 60
Max. provozní nadmořská výška (m) 3000 3000 3000 3000 3000 3000 3000
Relativní vlhkost 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace) 0 – 100% RH (kondenzace)
Kategorie přepětí Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II Napájecí síť: III, Akumulátor: II, PV: II
OBECNÉ
Rozměry (š x v x d) (mm) 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210 560 x 503 x 210
Čistá hmotnost (kg) 38 38 38 38 38 38 38
Typ chlazení Přirozené chlazení Přirozené chlazení Přirozené chlazení Inteligentní chlazení Inteligentní chlazení Inteligentní chlazení Inteligentní chlazení
Komunikační rozhraní COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo) COM1 (Paralelní 1, Paralelní 2, BMS 1, BMS 2, RS485, MĚŘIČ / CT); COM2 (DI/DO, EVC, DATAHUB, DRM, V2X, Tepelné čerpadlo)
Spotřeba energie (noc) (W) < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu < 40W v pohotovostním režimu, < 5W v nečinném režimu
Topologie Nepřipojená izolace Nepřipojená izolace Nepřipojená izolace Nepřipojená izolace Nepřipojená izolace Nepřipojená izolace Nepřipojená izolace
Certifikace a schválení IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21 IEC62109-1/IEC62109-2, VDE 0126-1-1 A1:2012, VDE-AR-N 4105, G98, G99, AS4777, EN50549, CEI 0-21
Pomocné AC napájení (APS) Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné Vestavěné
OCHRANA
Ochrana Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC Ochrana proti přepětí / podpětí, ochrana izolace DC, ochrana proti obrácené polaritě DC, monitorování sítě, monitorování DC injekce, monitorování zpětného proudu, detekce zbytkového proudu, ochrana proti přehřátí, ochrana proti přepětí AC, ochrana proti zkratu AC
Aktivní metoda prevence ostrovního provozu Posunutí frekvence Posunutí frekvence Posunutí frekvence Posunutí frekvence Posunutí frekvence Posunutí frekvence Posunutí frekvence
Přepěťová ochrana (DC / AC) DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II DC: Typ II, AC: Typ II
Přerušovač obvodu proti elektrickému oblouku (AFCI) Volitelný Volitelný Volitelný Volitelný Volitelný Volitelný Volitelný

Poznámky:

① Maximální vstupní napětí je horní mez DC napětí. Jakékoli vyšší DC napětí může poškodit měnič.

② Vstupní napětí přesahující rozsah napětí MPPT může aktivovat ochranu měniče.

③ Rozsah frekvence AC se může lišit podle národních předpisů.

④ Pokud jsou oba akumulátorové porty připojeny ke dvěma samostatným akumulátorům, jedná se o 25 A na port. Pokud je jeden port připojen k jednomu akumulátoru, je to 30 A. Pokud jsou oba porty připojeny k jednomu akumulátoru pomocí rozdělovače 2 v 1 (prodává se samostatně), je to 50 A.

⑤ Snížení hodnot při +45 °C.
