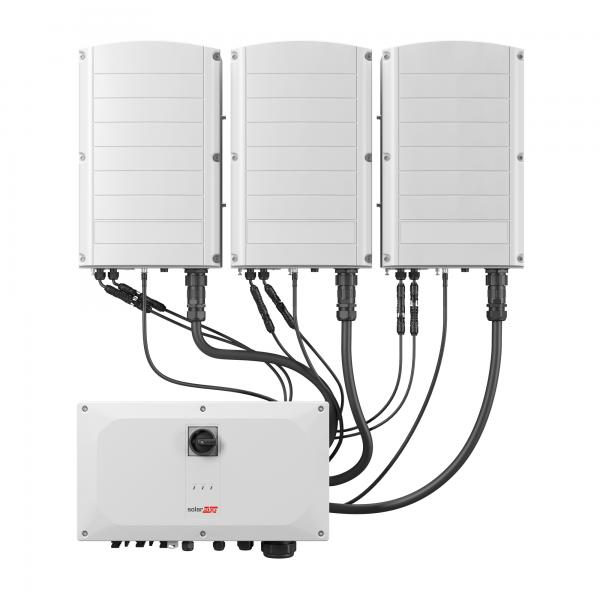

Měnič SolarEdge SE100K – RW00IBNM4 + 3 pomocné jednotky SESUK – RWR0INNN4
SKU: F240M02
EAN: 2010000031537
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Hmotnost | 114,52 kg |
| CN | 85044086 |
Čistá cena
4 436,55 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Hmotnost | 114,52 kg |
| CN | 85044086 |
Třífázové střídače SolarEdge se synergickou technologií (Evropa)
Třífázové střídače SolarEdge se synergickou technologií (modely SE50K, SE66.6K, SE90K, SE100K, SE120K) jsou pokročilým řešením pro velké fotovoltaické instalace, navrženým pro rychlou montáž a maximální účinnost. Díky modulární konstrukci zahrnující 2 nebo 3 synergické jednotky a jedno zařízení pro řízení synergie je instalace snadná a může ji provést dvě osoby. Tyto střídače nabízejí dlouhou záruční dobu (12–20 let) a řadu integrovaných bezpečnostních a monitorovacích funkcí.
Hlavní vlastnosti třífázových střídačů SolarEdge se synergickou technologií:
- Rychlá instalace a uvedení do provozu: Speciální proces předběžného předání do provozu umožňuje automatickou kontrolu komponentů a kabeláže ještě před připojením do sítě, a lehká modulární konstrukce usnadňuje montáž.
- Vysoká spolehlivost a snadná obsluha: Nezávislý provoz každé synergické jednotky prodlužuje dobu bezporuchového provozu systému a zjednodušuje servis.
- Pokročilé bezpečnostní prvky: Integrované teplotní senzory detekují poruchy v kabeláži, vestavěná ochrana proti následkům obloukových zkratů, volitelná funkce rychlého vypnutí a monitorovaná, vyměnitelná přepěťová ochrana (SPD DC typ 2, volitelně AC typ 2).
- Maximální výkon systému: Vestavěná funkce omezení degradace indukované potenciálem (PID) a maximální účinnost střídače až 98,3 %.
- Komplexní monitorování: Vestavěné monitorování na úrovni modulu s komunikací přes ethernet nebo mobilní síť (volitelně Wi‑Fi), zajišťující plnou přehlednost provozu systému.
- Široké spektrum výkonů: Dostupné modely s AC jmenovitým výstupním výkonem od 50 kW do 120 kW, vhodné pro velké komerční a průmyslové projekty.
Pro koho je to dobrá volba?
Třífázové střídače SolarEdge se synergickou technologií jsou ideálním řešením pro velké fotovoltaické instalace v komerčním a průmyslovém sektoru na evropském trhu. Jejich modulární konstrukce, pokročilé bezpečnostní funkce, vysoká účinnost a komplexní možnosti monitorování z nich dělají vynikající volbu pro investory a developery hledající spolehlivá, snadno instalovatelná a obsluhovatelná a nákladově efektivní řešení. Dlouhá záruční doba navíc potvrzuje jejich vysokou kvalitu a odolnost.
| Parametr | SE50K(1) | SE66.6K | SE90K | SE100K | SE120K |
|---|---|---|---|---|---|
| VÝSTUP | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SEXXK-RWX0IXXXX | SExxK-xxx8lxxxx |
| Jmenovitý činný výstupní výkon AC (W) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| Maximální zdanlivý výstupní výkon AC (VA) | 50000(2) | 66600 | 90000 | 100000 | 120000 |
| AC výstupní napětí – fáze–fáze/fáze–nulový (jmenovitě) (Vac) | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 380/220; 400/230 | 480/277 |
| AC výstupní napětí – rozsah fáze–fáze/rozsah fáze–nulový (Vac) | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 304-437/176-253; 320-460/184-264,5 | 432-529 / 249-305 |
| AC frekvence (Hz) | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% | 50/60 ± 5% |
| Maximální trvalý výstupní proud (na fázi) (Aac) | 72,5 | 96,5 | 130,5 | 145 | 145 |
| Zapojení AC výstupních vodičů | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE | 3W + PE, 4W + PE |
| Podporované sítě | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT | WYE: TN-C, TN-S, TN-C-S, TT, IT; Delta: IT |
| Maximální diferenční proud(3) (mA) | 200 | 200 | 300 | 300 | 300 |
| Monitorování sítě, ochrana při ostrovním provozu, nastavitelný účiník, konfigurovatelné prahové hodnoty podle země | Ano | Ano | Ano | Ano | Ano |
| Celkové harmonické zkreslení (%) | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 | ≤ 3 |
| Rozsah účiníku | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 | +/- od 0,8 do 1 |
| VSTUP | |||||
| Maximální DC výkon (modul STC) střídač / synergická jednotka (W) | 75000 / 37500 | 100000 / 50000 | 135000 / 45000 | 150000 / 50000 | 180000 / 60000 |
| Beztransformátorowy, neuzemněný | Ano | Ano | Ano | Ano | Ano |
| Maximální DC vstupní napětí DC+ až DC- (VDC) | 1000 | 1000 | 1000 | 1000 | 850 |
| Jmenovité DC vstupní napětí DC+ až DC- (VDC) | 750 | 750 | 750 | 750 | 750 |
| Maximální vstupní proud (ADC) | 2 x 36,25 | 2 x 48,25 | 3 x 43,5 | 3 x 48,25 | 3 x 48,25 |
| Ochrana proti obrácené polaritě | Ano | Ano | Ano | Ano | Ano |
| Detekce zemních zkratů | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) | Citlivost 167 kΩ na synergickou jednotku(4) |
| Maximální účinnost střídače (%) | 98,3 | 98,3 | 98,3 | 98,3 | 98,1 |
| Evropská (vážená) účinnost (%) | 98 | 98 | 98 | 98 | 98 |
| Noční spotřeba (W) | < 8 | < 8 | < 12 | < 12 | < 12 |
| DALŠÍ FUNKCE | |||||
| Podporované komunikační rozhraní(5) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) | 2 x RS485, Ethernet, Wi‑Fi (volitelně), mobilní síť (volitelně) |
| Inteligentní řízení energie | Omezení exportu | Omezení exportu | Omezení exportu | Omezení exportu | Omezení exportu |
| Uvedení střídače do provozu | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení | Mobilní aplikace SetApp využívající vestavěný Wi‑Fi přístupový bod pro navázání lokálního připojení |
| Ochrana proti poruchám způsobeným elektrickým obloukem | Vestavěná, s možností konfigurace uživatelem (v souladu s UL1699B) | Vestavěná, s možností konfigurace uživatelem (v souladu s UL1699B) | Vestavěná, s možností konfigurace uživatelem (v souladu s UL1699B) | Vestavěná, s možností konfigurace uživatelem (v souladu s UL1699B) | Vestavěná, s možností konfigurace uživatelem (v souladu s UL1699B) |
| Rychlé odpojení | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) | Volitelné (automatické po odpojení od sítě AC) |
| PID regulátor | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný | Noční hodiny, vestavěný |
| Přepěťová ochrana RS485 (porty 1+2) | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované |
| Přepěťová ochrana DC | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované | Typ II, vyměnitelné na místě, integrované |
| Přepěťová ochrana AC | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné | Typ II, vyměnitelné na místě, volitelné |
| DC pojistky (jednopólové) | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně | 25 A, volitelně |
| DC odpojovač | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně |
| SHODA S NORMAMI | |||||
| Bezpečnost | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 | IEC-62109-1, IEC-62109-2, AS3100 |
| Normy pro připojení k síti(6) | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 | EN50549-1, EN50549-2, VDE-AR-N 4105, VDE-AR-N 4110, VDE V 0126-1-1, CEI 0-21, CEI 0-16, TOR Erzeuger Typ A+B, G99 Type A+B, G99 (NI) Type A, VFR 2019 |
| EMC | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 | IEC61000-6-2, IEC61000-6-3 třída A, IEC61000-3-11, IEC61000-3-12 |
| RoHS | Ano | Ano | Ano | Ano | Ano |
| PARAMETRY INSTALACE | |||||
| Počet synergických jednotek na střídač | 2 | 2 | 3 | 3 | 3 |
| Průřez a vnější průměr AC vodiče: fáze/PE (hliník nebo měď) (mm²/mm) | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm | Průřez až 120 / 70 mm²; vnější průměr 30-50 / 12-20 mm |
| DC vstup: střídač/synergická jednotka(7)(8) | 8/4 páry MC4 | 8/4 páry MC4 | Průchodka, 2 páry / 1 pár, průřez až 50 mm², hliník nebo měď, vnější průměr vodiče 12-20 mm | Průchodka, 2 páry / 1 pár, průřez až 50 mm², hliník nebo měď, vnější průměr vodiče 12-20 mm | 12/4 páry MC4, průchodka, 3 páry / 1 pár, průřez až 50 mm², hliník nebo měď, vnější průměr vodiče 12-20 mm |
| Rozměry (v × š × h) (mm) – Synergická jednotka | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 | 558 x 328 x 273 |
| Rozměry (v × š × h) (mm) – Zařízení pro řízení synergie | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 | 360 x 560 x 295 |
| Hmotnost (kg) – Synergická jednotka | 32 | 32 | 32 | 32 | 32 |
| Hmotnost (kg) – Zařízení pro řízení synergie | 18 | 18 | 18 | 18 | 18 |
| Rozsah provozních teplot (°C) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) | od -40 do +60(9) |
| Chlazení | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) | Ventilátor (vyměnitelný) |
| Hladina hluku (dBA) | < 67 | < 67 | < 67 | < 67 | < 67 |
| Stupeň krytí | IP65 – venkovní i vnitřní | IP65 – venkovní i vnitřní | IP65 – venkovní i vnitřní | IP65 – venkovní i vnitřní | IP65 – venkovní i vnitřní |
| Montáž | Přiložený držák | Přiložený držák | Přiložený držák | Přiložený držák | Přiložený držák |
(1) Možnost dostupná v některých zemích. Více informací: https://www.solaredge.com/sites/default/files/se_inverters_supported_countries.pdf
(2) 49990 ve Spojeném království
(3) Pokud je vyžadován externí RCD, jeho vypínací hodnota musí být ≥ 200 mA pro SE50K/SE66.6K; ≥ 300 mA pro SE90K, SE100K
(4) Pokud to dovolují místní předpisy
(5) Pro specifikaci dalších komunikačních možností navštivte https://www.solaredge.com/products/communication nebo stránku Knihovny zdrojů: https://www.solaredge.com/downloads# pro stažení příslušného datového listu
(6) Všechny normy a certifikáty jsou k dispozici ke stažení v kategorii „Certifikáty“ na stránce Knihovny zdrojů: https://www.solaredge.com/downloads#/
(7) DC vstup je k dispozici se konektory MC4 nebo s průchodkami podle čísla dílu střídače. Pro více informací kontaktujte společnost SolarEdge
(8) Pouze konektory MC4 vyráběné firmou Staubli jsou povoleny k použití
(9) Snížení výkonu – pro specifikaci viz https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf
