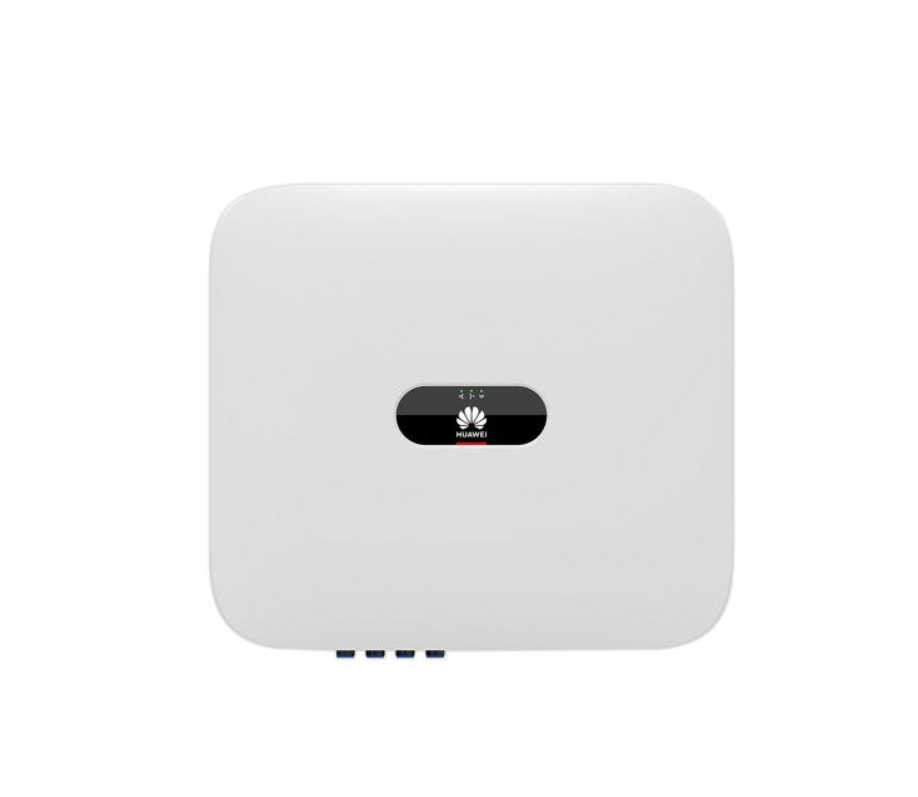

Střídač HUAWEI SUN 2000-15KTL-M5
SKU: F220P01-1
EAN: 2010000031377
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Evropská efektivita | |
| Hmotnost | 23,74 kg |
| CN | 85044086 |
Čistá cena
948,50 €
Hrubý
Hrubý
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Evropská efektivita | |
| Hmotnost | 23,74 kg |
| CN | 85044086 |
Střídače Huawei SUN2000-12/15/17/20/25KTL-M5
Střídače Huawei ze série SUN2000-KTL-M5 jsou vysoce technologická třífázová zařízení navržená pro maximalizaci energetických výnosů a zajištění aktivní bezpečnosti ve fotovoltaických instalacích. Nabízejí široký výkonový rozsah od 12 kW do 25 kW, všestranné možnosti komunikace a možnost zvýšení výroby energie až o 30 % díky spolupráci s optimalizátory výkonu. Inovativní ochrana proti obloukovým výbojům podporovaná umělou inteligencí zvyšuje bezpečnostní standardy.
Hlavní vlastnosti střídačů Huawei SUN2000-KTL-M5:
- Vysoká účinnost a vyšší výnosy: Maximální účinnost až 98,4 % a možnost zvýšení výroby energie až o 30 % díky použití optimalizátorů Huawei.
- Aktivní bezpečnost: Pokročilá ochrana proti obloukovému výboji (AFCI) podporovaná umělou inteligencí, která minimalizuje riziko požáru.
- Široký výkonový rozsah a flexibilita: Modely s jmenovitým výkonem od 12 kW do 25 kW, se dvěma MPPT trackery a až čtyřmi vstupy, což umožňuje optimální přizpůsobení různým střešním konfiguracím.
- Všestranná komunikace: Podpora komunikace WLAN (integrovaná), Fast Ethernet a 4G (pomocí volitelného Smart Dongle), stejně jako RS485 pro integraci s monitorovacími systémy.
- Kompatibilita s optimalizátory: Plná spolupráce s optimalizátory Huawei (např. SUN2000-450W-P, SUN2000-600W-P), což umožňuje optimalizovat provoz každého panelu individuálně.
- Pokročilé ochranné funkce: Integrované ochrany proti ostrovnímu provozu, nadproudové AC, proti obrácené polaritě DC, přepěťové ochrany DC (TYP II) a AC (TŘÍDA II) a funkce prevence PID.
Pro koho je to dobrá volba?
Střídače Huawei SUN2000-KTL-M5 jsou vynikající volbou pro majitele rodinných domů a malé a střední podniky, kteří hledají spolehlivé, výkonné a bezpečné řešení pro svou fotovoltaickou instalaci. Díky možnosti spolupráce s optimalizátory se ideálně hodí pro složité střechy, částečné zastínění nebo potřebu maximalizovat energetické výnosy. Pokročilé bezpečnostní funkce, včetně ochrany AFCI, a široké možnosti komunikace z nich dělají moderní a do budoucna orientované řešení.
Karta katalogowa Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Karta-katalogowa.pdf
Instrukcja obsługi Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Instrukcja-obslugi.pdf
Gwarancja Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Gwarancja.pdf
Certyfikat zgodności 1 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-2.pdf
Certyfikat zgodności 3 Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Certyfikat-zgodnosci-3.pdf
Deklaracja zgodności Huawei 12KTL-25KTL-M5
Huawei-12KTL-25KTL-M5-Deklaracja-zgodnosci.pdf
| Parametr | SUN2000-12KTL-M5 | SUN2000-15KTL-M5 | SUN2000-17KTL-M5 | SUN2000-20KTL-M5 | SUN2000-25KTL-M5 |
|---|---|---|---|---|---|
| Účinnost | |||||
| Maximální účinnost (%) | 98,4% | 98,4% | 98,4% | 98,4% | 98,4% |
| Vážená evropská účinnost (%) | 97,9% | 98,0% | 98,1% | 98,1% | 98,2% |
| Vstup | |||||
| Doporučený maximální výkon PV¹ (Wp) | 18.000 | 22.500 | 25.500 | 30.000 | 37.500 |
| Maximální vstupní napětí² (V) | 1100 | 1100 | 1100 | 1100 | 1100 |
| Rozsah napětí MPPT při plném zatížení (V) | 370V~800V | 410V~800V | 440V~800V | 480V~800V | 530~800V |
| Pracovní rozsah napětí MPPT³ (V) | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V | 200 V~1000 V |
| Spouštěcí napětí (V) | 200 | 200 | 200 | 200 | 200 |
| Jmenovité vstupní napětí (V) | 600 | 600 | 600 | 600 | 600 |
| Maximální vstupní proud pro MPPT (A) | 30 A (dva řetězce)/20 A (jeden řetězec) | 30 A (dva řetězce)/20 A (jeden řetězec) | 30 A (dva řetězce)/20 A (jeden řetězec) | 30 A (dva řetězce)/20 A (jeden řetězec) | 30 A (dva řetězce)/20 A (jeden řetězec) |
| Maximální zkratový proud (A) | 40 | 40 | 40 | 40 | 40 |
| Počet MPPT | 2 | 2 | 2 | 2 | 2 |
| Maximální počet vstupů | 4 | 4 | 4 | 4 | 4 |
| Výstup | |||||
| Připojení k síti | Třífázové | Třífázové | Třífázové | Třífázové | Třífázové |
| Jmenovitý výstupní výkon (W) | 12.000 | 15.000 | 17.000 | 20.000 | 25.000 |
| Maximální zdánlivý výkon (VA) | 13.200 | 16.500 | 18.700 | 22.000 | 27.500 |
| Jmenovité výstupní napětí (Vac) | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE | 220 Vac / 380 Vac, 230 Vac / 400 Vac, 239.6 Vac / 415Vac, 3W + N + PE |
| Jmenovitá frekvence sítě AC (Hz) | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Maximální výstupní proud (A) | 18,2A/380Vac
17,3A/400Vac 16,7A/415Vac |
25,2A/380Vac
23,9A/400Vac 23,1A/415Vac |
28,6A/380Vac
27,1A/400Vac 26,1A/415Vac |
33,6A/380Vac
31,9A/400Vac 30,8A/415Vac |
42,0A/380Vac
39,9A/400Vac 38,5A/415Vac |
| Nastavitelný účiník | 0,8 vedoucí … 0,8 zpožďující | 0,8 vedoucí … 0,8 zpožďující | 0,8 vedoucí … 0,8 zpožďující | 0,8 vedoucí … 0,8 zpožďující | 0,8 vedoucí … 0,8 zpožďující |
| Maximální celkové harmonické zkreslení (%) | ≤3% | ≤3% | ≤3% | ≤3% | ≤3% |
| Vlastnosti a zabezpečení | |||||
| Kategorie přepěťové ochrany | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III | PV II / AC III |
| Odpojovací zařízení na vstupní straně | Ano | Ano | Ano | Ano | Ano |
| Ochrana proti ostrovnímu provozu | Ano | Ano | Ano | Ano | Ano |
| AC nadproudová ochrana | Ano | Ano | Ano | Ano | Ano |
| Ochrana proti zpětné polaritě DC | Ano | Ano | Ano | Ano | Ano |
| Detekce poruch řetězců | Ano | Ano | Ano | Ano | Ano |
| Přepěťová ochrana DC | TYP II | TYP II | TYP II | TYP II | TYP II |
| Přepěťová ochrana AC | TRÍDA II | TRÍDA II | TRÍDA II | TRÍDA II | TRÍDA II |
| Jednotka monitorování svodového proudu (RCMU) | Ano | Ano | Ano | Ano | Ano |
| Ochrana proti elektrickému oblouku | Ano | Ano | Ano | Ano | Ano |
| Řízení výkonu | Ano | Ano | Ano | Ano | Ano |
| Integrovaná funkce proti PID⁴ | Ano | Ano | Ano | Ano | Ano |
| Obecné informace | |||||
| Provozní teplotní rozsah (°C) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) | -25 ~ +60°C (-13°F ~ 140°F) |
| Relativní vlhkost (%) | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% | 0% ~ 100% |
| Max. nadmořská výška (m) | 0 ~ 4000 m (13.123 ft.) (Snížení jmenovité hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Snížení jmenovité hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Snížení jmenovité hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Snížení jmenovité hodnoty nad 2000 m) | 0 ~ 4000 m (13.123 ft.) (Snížení jmenovité hodnoty nad 2000 m) |
| Chlazení | Chlazení vzduchem | Chlazení vzduchem | Chlazení vzduchem | Chlazení vzduchem | Chlazení vzduchem |
| Displej | LED indikátory; Integrované WLAN + aplikace FusionSolar | LED indikátory; Integrované WLAN + aplikace FusionSolar | LED indikátory; Integrované WLAN + aplikace FusionSolar | LED indikátory; Integrované WLAN + aplikace FusionSolar | LED indikátory; Integrované WLAN + aplikace FusionSolar |
| Komunikace | RS485; WLAN/Ethernet přes Smart Dongle-WLAN-FE (volitelně)
4G/3G/2G přes Smart Dongle-4G (volitelně) |
RS485; WLAN/Ethernet přes Smart Dongle-WLAN-FE (volitelně)
4G/3G/2G přes Smart Dongle-4G (volitelně) |
RS485; WLAN/Ethernet přes Smart Dongle-WLAN-FE (volitelně)
4G/3G/2G přes Smart Dongle-4G (volitelně) |
RS485; WLAN/Ethernet přes Smart Dongle-WLAN-FE (volitelně)
4G/3G/2G přes Smart Dongle-4G (volitelně) |
RS485; WLAN/Ethernet přes Smart Dongle-WLAN-FE (volitelně)
4G/3G/2G přes Smart Dongle-4G (volitelně) |
| Hmotnost (s montážním držákem) (kg) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) | 21 kg (46,4 lb) |
| Rozměry (š x v x h) (s montážním držákem) (mm) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) | 546 x 460 x 228 mm (21,5 x 18,1 x 9,0 cala) |
| Stupeň krytí (IP) | IP66 | IP66 | IP66 | IP66 | IP66 |
| Kompatibilita s optimalizátorem | |||||
| Optimalizátor kompatibilní s MBUS DC | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P | SUN2000-450W-P, SUN2000-450W-P2, SUN2000-600W-P, SUN2000-1300W-P, SUN2000-1100W-P |
| Shoda s normami (více informací na vyžádání) | |||||
| Bezpečnost | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 | EN/IEC 62109-1, EN/IEC 62109-2 |
| Normy pro připojení k síti | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 | G99, EN 50549, CEI 0-21, CEI 0-16, VDE-AR-N-4105, VDE-AR-N-4110, C10/11, ABNT, VFR 2019, UNE 217001, UNE 217002, RD 244, TOR D4, IEC61727, IEC62116 |
*1 Maximální vstupní výkon PV je 40 000 Wp v případě dlouhých řetězců plně vybavených optimalizátory SUN2000-450W-P.
*2 Maximální vstupní napětí je horní hranicí napětí DC. Jakékoli vyšší vstupní DC napětí může poškodit střídač.
*3 Jakékoli vstupní DC napětí přesahující pracovní rozsah napětí může způsobit nesprávný provoz střídače.
*4 SUN2000-12~20KTL-M2 zvyšuje potenciál mezi PV a uzemněním nad nulu díky integrované funkci proti PID za účelem zabránění degradaci modulu způsobené efektem PID. Podporované typy modulů: Typ P (mono, poly).
