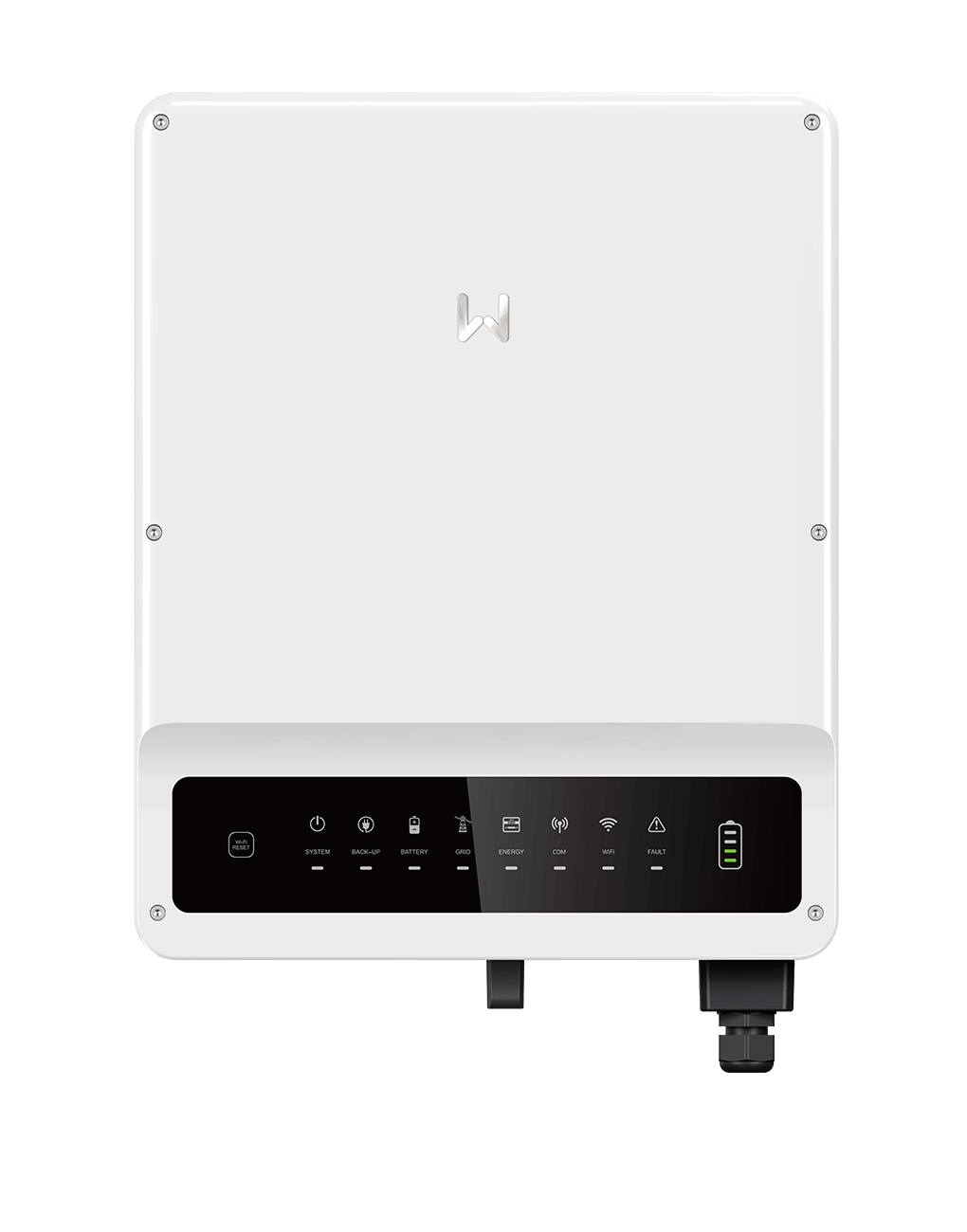

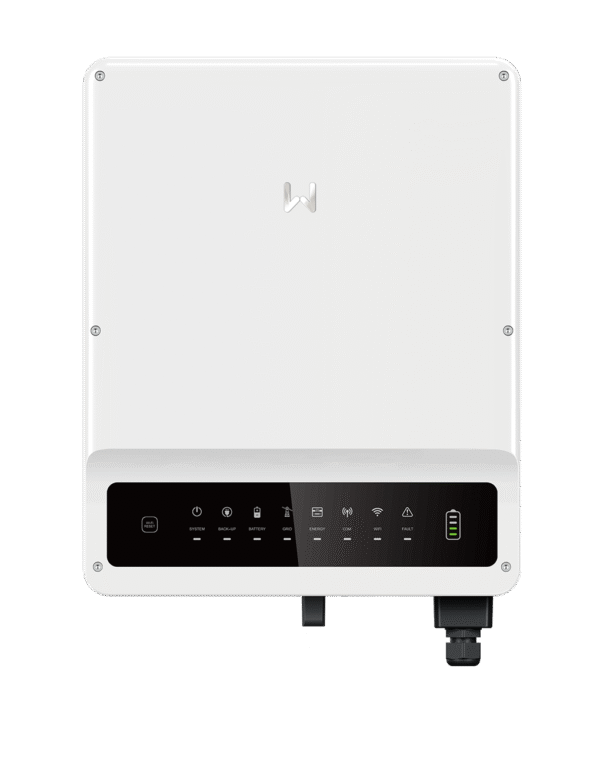

Inwerter GOODWE GW8K-ET PLUS+
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29 kg |
| CN | 85044086 |
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29 kg |
| CN | 85044086 |
Hybridní měniče GoodWe série ET PLUS+
Nová série ET PLUS+ od GoodWe jsou třífázové, vysokonapěťové hybridní měniče určené pro efektivní skladování energie. Nabízejí ještě větší energetickou nezávislost a maximalizaci vlastní spotřeby energie díky inteligentnímu řízení zatížení a vyššímu výkonu nabíjení a vybíjení. Tyto měniče, dostupné v rozsahu výkonu od 5 kW do 10 kW, představují pokročilé řešení pro moderní fotovoltaické systémy.
Hlavní vlastnosti hybridních měničů GoodWe série ET PLUS+:
- Inteligentní řízení zatížení včetně integrovaného konektoru umožňujícího ovládání zařízení jako jsou tepelná čerpadla nebo nabíječky elektromobilů.
- Možnost předimenzování DC strany fotovoltaické instalace až na 150 %, což umožňuje maximalizaci výroby energie.
- Asymetrické dodávání energie do jednotlivých fází a integrovaná záložní funkce (backup) s rychlým přepínáním v standardu UPS.
- Tichá, bezventilátorová konstrukce (hladina hluku pod 30 dB) zajišťující komfort při používání a vysoká maximální účinnost až 98,2 %.
- Široký rozsah výkonu od 5 kW do 10 kW (modely GW5K-ET, GW6.5K-ET, GW8K-ET, GW10K-ET) vybavené dvěma MPPT trackery pro optimální zisk energie.
- Kompatibilita s vysokonapěťovými lithiovými bateriemi (rozsah napětí 180-600 V) a funkce samoadaptace na systém řízení baterie (BMS).
Pro koho je to dobrá volba?
Měniče ze série ET PLUS+ jsou vynikající volbou pro vlastníky rodinných domů a malé podniky, kteří chtějí maximalizovat vlastní spotřebu energie vyrobené fotovoltaickou instalací a zvýšit svou energetickou nezávislost. Díky pokročilým funkcím, jako je inteligentní řízení zatížení, možnost spolupráce s energetickým magazínem, spolehlivé záložní napájení v režimu UPS a tichý provoz, tato série ideálně odpovídá potřebám uživatelů hledajících moderní, efektivní a spolehlivá řešení pro řízení energie.
| Parametr | GW5K-ET | GW6.5K-ET | GW8K-ET | GW10K-ET |
|---|---|---|---|---|
| Vstupní data baterie | ||||
| Typ baterie | Lithium-iontová | Lithium-iontová | Lithium-iontová | Lithium-iontová |
| Napěťový rozsah baterie (V) | 180-600 | 180-600 | 180-600 | 180-600 |
| Max. proud nabíjení/vybíjení baterie (A) | 25 | 25 | 25 | 25 |
| Způsob nabíjení baterie (Li-Ion) | Automatická adaptace na bateriový řídicí systém (BMS) | Automatická adaptace na bateriový řídicí systém (BMS) | Automatická adaptace na bateriový řídicí systém (BMS) | Automatická adaptace na bateriový řídicí systém (BMS) |
| Vstupní data PV | ||||
| Max. vstupní výkon DC (W) | 6500 | 8450 | 9600 | 13000 |
| Max. vstupní napětí DC (V)*¹ | 1000 | 1000 | 1000 | 1000 |
| Rozsah napětí MPPT (V) | 200-850 | 200-850 | 200-850 | 200-850 |
| Startovací napětí (V) | 180 | 180 | 180 | 180 |
| Min. vstupní napětí PV (V)*⁷ | 210 | 210 | 210 | 210 |
| Rozsah MPPT napětí při plném zatížení (V) | 240-850 | 310-850 | 380-850 | 460-850 |
| Jmenovité vstupní napětí DC (V) | 620 | 620 | 620 | 620 |
| Max. vstupní proud na MPPT (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 |
| Max. zkratový proud na MPPT (A) | 15,2 / 15,2 | 15,2 / 15,2 | 15,2 / 15,2 | 15,2 / 15,2 |
| Počet MPP trackerů | 2 | 2 | 2 | 2 |
| Počet stringů na MPP tracker | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 1 |
| Výstupní data AC (síť) | ||||
| Jmenovitý výkon AC do sítě (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. zdánlivý výkon AC do sítě (VA)*²*⁶ | 5500 | 7150 | 8800 | 11000 |
| Jmenovitý výkon AC ze sítě (VA) | 10000 | 13000 | 15000 | 15000 |
| Max. zdánlivý výkon AC ze sítě (VA) | 10000 | 13000 | 15000 | 15000 |
| Jmenovité výstupní napětí AC (V) | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE |
| Jmenovitá výstupní frekvence AC (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Max. výstupní proud AC do sítě (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Max. vstupní proud AC ze sítě (A) | 15,2 | 19,7 | 22,7 | 22,7 |
| Součinitel výkonu | ~1 (nastavitelný od 0,8 vedoucího do 0,8 opožděného) | ~1 (nastavitelný od 0,8 vedoucího do 0,8 opožděného) | ~1 (nastavitelný od 0,8 vedoucího do 0,8 opožděného) | ~1 (nastavitelný od 0,8 vedoucího do 0,8 opožděného) |
| THDi (při jmenovitém výkonu) (%) | < 3% | < 3% | < 3% | < 3% |
| Výstupní data AC (záloha) | ||||
| Jmenovitý výkon zálohy (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. výstupní výkon zálohy (VA) | 5000 | 6500 | 8000 | 10000 |
| Špičkový výstupní výkon zálohy (VA)*³ | 10000, 60 s | 13000, 60 s | 16000, 60 s | 16500, 60 s |
| Max. výstupní proud zálohy (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Jmenovité výstupní napětí zálohy (V) | 400 / 380 | 400 / 380 | 400 / 380 | 400 / 380 |
| Jmenovitá výstupní frekvence zálohy (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDv (při lineárním zatížení) (%) | < 3% | < 3% | < 3% | < 3% |
| Účinnost | ||||
| Max. účinnost (%) | 98,00% | 98,00% | 98,20% | 98,20% |
| Max. účinnost baterie (v závislosti na zatížení) (%) | 97,50% | 97,50% | 97,50% | 97,50% |
| Evropská účinnost (%) | 97,20% | 97,20% | 97,50% | 97,50% |
| Účinnost MPPT (%) | 99,90% | 99,90% | 99,90% | 99,90% |
| Ochrany | ||||
| Ochrana proti ostrovnímu provozu | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti zpětné polarizaci DC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Monitorování izolačního odporu | Integrované | Integrované | Integrované | Integrované |
| Monitorování úniku proudu (RCMU) | Integrované | Integrované | Integrované | Integrované |
| Přetěžovací ochrana výstupu AC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Zkratová ochrana výstupu AC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti zpětné polarizaci baterie | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti přepětí | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Obecné údaje | ||||
| Rozsah provozních teplot (°C) | -35 ~ 60 | -35 ~ 60 | -35 ~ 60 | -35 ~ 60 |
| Relativní vlhkost (%) | 0-95% | 0-95% | 0-95% | 0-95% |
| Max. nadmořská výška instalace (m n. m.) | ≤ 4000 | ≤ 4000 | ≤ 4000 | ≤ 4000 |
| Chlazení | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce |
| Hladina hluku (dB) | < 30 | < 30 | < 30 | < 30 |
| Uživatelské rozhraní | LED a aplikace | LED a aplikace | LED a aplikace | LED a aplikace |
| Komunikace s BMS*⁴ | RS485; CAN | RS485; CAN | RS485; CAN | RS485; CAN |
| Komunikace s měřičem | RS485 | RS485 | RS485 | RS485 |
| Komunikace s EMS | RS485 (izolované) | RS485 (izolované) | RS485 (izolované) | RS485 (izolované) |
| Komunikace s portálem | Wi-Fi | Wi-Fi | Wi-Fi | Wi-Fi |
| Hmotnost (kg) | 24 | 24 | 24 | 24 |
| Rozměry (Š × V × H, mm) | 516 × 415 × 180 | 516 × 415 × 180 | 516 × 415 × 180 | 516 × 415 × 180 |
| Způsob montáže | Nástěnný držák | Nástěnný držák | Nástěnný držák | Nástěnný držák |
| Stupeň krytí (IP) | IP66 | IP66 | IP66 | IP66 |
| Spotřeba v pohotovostním režimu (W)*⁵ | < 15 | < 15 | < 15 | < 15 |
| Topologie | Bezttransformátorová (baterie není izolovaná) | Bezttransformátorová (baterie není izolovaná) | Bezttransformátorová (baterie není izolovaná) | Bezttransformátorová (baterie není izolovaná) |
Poznámky:
- *¹: Pro instalace s 1000 V je maximální provozní napětí 950 V. Pro bezpečnost, pokud napětí PV řetězce překročí 600 V, objeví se varování.
- *²: V souladu s místními síťovými předpisy.
- *³: Dostupné pouze při dostatečném výkonu baterie a výkonu z PV řetězce.
- *⁴: Komunikace CAN je ve výchozím nastavení. Při použití RS485 je potřeba změnit příslušný komunikační kabel.
- *⁵: Bez aktivního záložního výstupu.
- *⁶: Pro Belgii je maximální zdánlivý výstupní výkon (VA) u GW5K-ET 5000; GW6.5K-ET 6500; GW8K-ET 8000; GW10K-ET 10000.
- *⁷: Když baterie není připojena, střídač začne pracovat pouze pokud je napětí PV řetězce vyšší než 400 V.
- Aktuální certifikáty jsou k dispozici na webových stránkách GoodWe.
