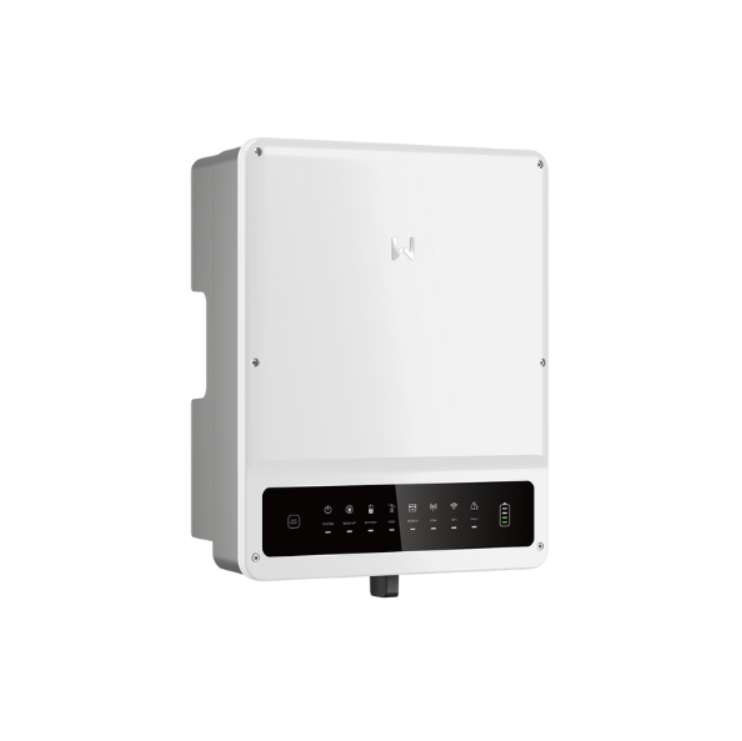

Invertor GOODWE GW10KN-ET PLUS+ (16A)
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ano |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29,06 kg |
| CN | 85044086 |
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | Ano |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29,06 kg |
| CN | 85044086 |
Hybridní měniče GoodWe série ET PLUS+
Nová série ET PLUS+ od GoodWe jsou třífázové, vysokonapěťové hybridní měniče navržené pro pokročilé ukládání energie. Umožňují dosáhnout ještě větší energetické nezávislosti a maximalizovat vlastní spotřebu díky inteligentnímu řízení zatížení a vyšší kapacitě nabíjení i vybíjení. Tyto měniče, dostupné v provedeních od 5 kW do 10 kW, jsou ideálním řešením pro moderní fotovoltaické instalace.
Hlavní vlastnosti hybridních měničů GoodWe série ET PLUS+:
- Inteligentní řízení zatížení a možnost ovládání zařízení jako jsou tepelné čerpadla nebo nabíječky elektromobilů.
- Možnost předimenzování DC strany až na 150 %, což maximalizuje energetický výnos z fotovoltaických panelů.
- Nesymetrické rozdělení energie do jednotlivých fází a integrovaná záložní funkce s rychlým přepínáním v režimu UPS.
- Tichá, bezventilátorová konstrukce (pod 30 dB) zajišťující vysoký komfort používání a spolehlivost.
- Široký výkonový rozsah od 5 kW do 10 kW (modely GW5KN-ET, GW6.5KN-ET, GW8KN-ET, GW10KN-ET) umožňující přizpůsobení individuálním potřebám.
- Vysoká maximální účinnost až 98,20 % a skvělá účinnost sledování maximálního výkonového bodu (MPPT) na úrovni 99,90 %.
Pro koho je tento měnič ideální?
Měniče série ET PLUS+ jsou vynikající volbou pro majitele rodinných domů a malé podniky, kteří chtějí maximalizovat vlastní spotřebu energie vyráběné fotovoltaickou instalací a zvýšit svou energetickou nezávislost. Díky funkcím jako inteligentní řízení zatížení, možnost připojení energetického úložiště, záložní napájení s režimem UPS a tichý provoz tato série dokonale vyhovuje potřebám uživatelů hledajících moderní, efektivní a spolehlivá řešení pro správu energie ve svých objektech.
| Parametr | GW5KN-ET | GW6.5KN-ET | GW8KN-ET | GW10KN-ET |
|---|---|---|---|---|
| Vstupní parametry baterie | ||||
| Typ baterie | Li-Ion | Li-Ion | Li-Ion | Li-Ion |
| Jmenovité napětí baterie (V) | 500 | 500 | 500 | 500 |
| Rozsah napětí baterie (V) | 180 ~ 600 | 180 ~ 600 | 180 ~ 600 | 180 ~ 600 |
| Startovací napětí (V) | 180 | 180 | 180 | 180 |
| Počet bateriových vstupů | 1 | 1 | 1 | 1 |
| Max. trvalý nabíjecí proud (A) | 25 | 25 | 25 | 25 |
| Max. trvalý vybíjecí proud (A) | 25 | 25 | 25 | 25 |
| Max. nabíjecí výkon (W) | 7500 | 8450 | 9600 | 10000 |
| Max. vybíjecí výkon (W) | 7500 | 8450 | 9600 | 10000 |
| Vstupní parametry PV řetězce | ||||
| Max. vstupní napětí (V)*¹ | 1000 | 1000 | 1000 | 1000 |
| Rozsah pracovního napětí MPPT (V)*² | 200 ~ 850 | 200 ~ 850 | 200 ~ 850 | 200 ~ 850 |
| Startovací napětí (V) | 180 | 180 | 180 | 180 |
| Jmenovité vstupní napětí (V) | 620 | 620 | 620 | 620 |
| Max. vstupní proud na MPPT (A) | 16 | 16 | 16 | 16 |
| Max. zkratový proud na MPPT (A) | 21,2 | 21,2 | 21,2 | 21,2 |
| Počet MPPT | 2 | 2 | 2 | 2 |
| Počet fotovoltaických řetězců na MPPT | 1 | 1 | 1 | 1 |
| Výstupní parametry AC (do sítě) | ||||
| Jmenovitý výstupní výkon (W) | 5000 | 6500 | 8000 | 10000 |
| Jmenovitá zdánlivý výkon do sítě (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. zdánlivý výkon do sítě (VA)*² | 5500 | 7150 | 8800 | 11000 |
| Max. zdánlivý výkon ze sítě (VA) | 10000 | 13000 | 15000 | 15000 |
| Jmenovité výstupní napětí (V) | 400/380, 3L/N/PE | 400/380, 3L/N/PE | 400/380, 3L/N/PE | 400/380, 3L/N/PE |
| Rozsah výstupního napětí (V) | 0~300 | 0~300 | 0~300 | 0~300 |
| Jmenovitá frekvence sítě AC (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| Rozsah frekvence sítě AC (Hz) | 45~65 | 45~65 | 45~65 | 45~65 |
| Max. výstupní proud AC do sítě (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Max. proud AC ze sítě (A) | 15,2 | 19,7 | 22,7 | 22,7 |
| Rozsah regulace účiníku | ~1 (nastavitelný od 0,8 předběžně do 0,8 zpožděně) | ~1 (nastavitelný od 0,8 předběžně do 0,8 zpožděně) | ~1 (nastavitelný od 0,8 předběžně do 0,8 zpožděně) | ~1 (nastavitelný od 0,8 předběžně do 0,8 zpožděně) |
| Harmonické zkreslení THD | <3% | <3% | <3% | <3% |
| Výstupní parametry AC (rezervní okruh) | ||||
| Rezervní jmenovitý zdánlivý výkon (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. výstupní zdánlivý výkon bez sítě (VA)*³ | 5000 (10000@60sek.) | 6500 (13000@60sek.) | 8000 (16000@60sek.) | 10000 (16500@60sek.) |
| Max. výstupní zdánlivý výkon se sítí (VA)*³ | 5000 | 6500 | 8000 | 10000 |
| Max. výstupní proud (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Jmenovité výstupní napětí (V) | 400/380 | 400/380 | 400/380 | 400/380 |
| Jmenovitá výstupní frekvence (Hz) | 50/60 | 50/60 | 50/60 | 50/60 |
| THDv zkreslení na výstupu (při lineárním zatížení) | <3% | <3% | <3% | <3% |
| Účinnost | ||||
| Max. účinnost (%) | 98,0% | 98,0% | 98,2% | 98,2% |
| Evropská účinnost (%) | 97,2% | 97,2% | 97,5% | 97,5% |
| Max. účinnost baterie při zatížení (%) | 97,5% | 97,5% | 97,5% | 97,5% |
| Účinnost MPPT (%) | 99,9% | 99,9% | 99,9% | 99,9% |
| Ochrany | ||||
| Detekce izolačního odporu PV | Integrované | Integrované | Integrované | Integrované |
| Monitorování zbytkového proudu | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti zpětné polarizaci v DC obvodu | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti ostrovnímu provozu | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti přetížení AC obvodu | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti zkratu v AC obvodu | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti přepětí v AC obvodu | Integrované | Integrované | Integrované | Integrované |
| Izolační odpojovač DC | Integrované | Integrované | Integrované | Integrované |
| Přepěťová ochrana v DC obvodu | Typ II | Typ II | Typ II | Typ II |
| Přepěťová ochrana v AC obvodu | Typ III | Typ III | Typ III | Typ III |
| Dálkové vypínání | Integrované | Integrované | Integrované | Integrované |
| Obecné údaje | ||||
| Rozsah provozní teploty (°C) | -35 ~ +60 | -35 ~ +60 | -35 ~ +60 | -35 ~ +60 |
| Relativní vlhkost (%) | 0~95% | 0~95% | 0~95% | 0~95% |
| Max. provozní nadmořská výška (m) | 4000 | 4000 | 4000 | 4000 |
| Způsob chlazení | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce |
| Displej | LED, aplikace | LED, aplikace | LED, aplikace | LED, aplikace |
| Komunikace s BMS*⁴ | RS485, CAN | RS485, CAN | RS485, CAN | RS485, CAN |
| Komunikace s měřičem | RS485 | RS485 | RS485 | RS485 |
| Komunikace s portálem | WiFi / WiFi + LAN (volitelně) / 4G (volitelně) | WiFi / WiFi + LAN (volitelně) / 4G (volitelně) | WiFi / WiFi + LAN (volitelně) / 4G (volitelně) | WiFi / WiFi + LAN (volitelně) / 4G (volitelně) |
| Hmotnost (kg) | 24 | 24 | 24 | 24 |
| Rozměry (š x v x h mm) | 415 x 516 × 180 | 415 x 516 × 180 | 415 x 516 × 180 | 415 x 516 × 180 |
| Topologie | Neizolovaná | Neizolovaná | Neizolovaná | Neizolovaná |
| Noční spotřeba energie (W)*⁵ | <15 | <15 | <15 | <15 |
| Stupeň krytí IP (IP) | IP66 | IP66 | IP66 | IP66 |
| Způsob montáže | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž |
Poznámky:
- *¹: U systému 1000V je maximální provozní napětí 950V.
- *²: V souladu s místními předpisy pro síť.
- *³: Lze dosáhnout pouze pokud je dostatek fotovoltaické energie a baterie.
- *⁴: Komunikace CAN je standardně nastavena. Pokud se používá komunikace RS485, je nutné vyměnit příslušný komunikační kabel.
- *⁵: Bez záložního výstupu.
- *: Ne všechny certifikáty a normy jsou uvedeny, bližší informace najdete na oficiálních webových stránkách.
- *: Nejnovější certifikáty jsou k dispozici na webu GoodWe.
