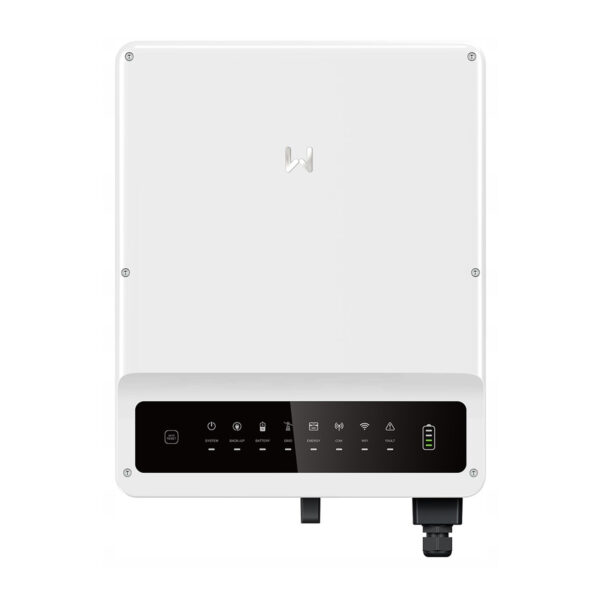

Invertor GOODWE GW10K-ET PLUS+
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29 kg |
| CN | 85044086 |
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | 2 |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | Ano |
| CAN 2.0 | Ne |
| RS485 | Ano |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | Ne |
| Rozsah napětí MPPT | |
| Hmotnost | 29 kg |
| CN | 85044086 |

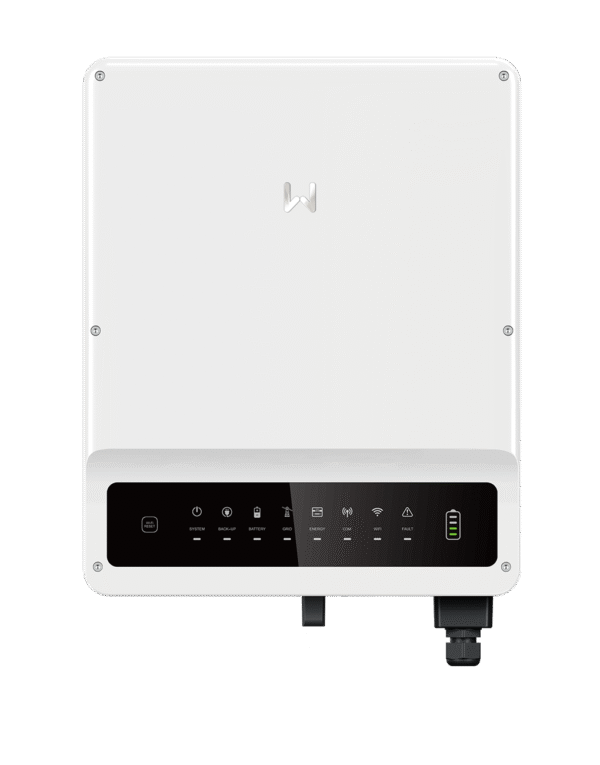

Hybridní měniče GoodWe série ET PLUS+
Nová série ET PLUS+ od GoodWe je třífázová, vysokonapěťová hybridní měniče navržená pro pokročilé skladování energie. Umožňují dosáhnout ještě větší energetické nezávislosti a maximalizovat vlastní spotřebu díky inteligentnímu řízení zátěží a vyšším výkonům nabíjení i vybíjení. Tyto měniče, dostupné v rozsahu výkonů od 5 kW do 10 kW, představují ideální řešení pro moderní fotovoltaické instalace.
Klíčové vlastnosti hybridních měničů GoodWe série ET PLUS+:
- Inteligentní řízení zátěží s možností ovládání odběrů, jako jsou tepelné čerpadla nebo nabíječky elektromobilů.
- Možnost předimenzování stejnosměrné strany až na 150 %, což maximalizuje energetický výnos z fotovoltaických panelů.
- Asymetrické rozdělení energie na jednotlivé fáze a integrovaná záložní funkce s rychlým přepínáním v režimu UPS jako standard.
- Tichá, bezventilátorová konstrukce (pod 30 dB) zajišťující vysoký komfort užívání a spolehlivost.
- Široký rozsah výkonů od 5 kW do 10 kW (modely GW5K-ET, GW6.5K-ET, GW8K-ET, GW10K-ET) umožňující přizpůsobení individuálním potřebám.
- Vysoká maximální účinnost až 98,20 % a vynikající sledování maximálního výkonového bodu (MPPT) s účinností 99,90 %.
Pro koho je to dobrá volba?
Měniče ze série ET PLUS+ jsou skvělou volbou pro majitele rodinných domů i malé podniky, kteří chtějí maximalizovat vlastní spotřebu energie vyrobené fotovoltaickou instalací a zvýšit svou energetickou nezávislost. Díky funkcím jako inteligentní řízení zátěže, možnost připojení skladování energie, záložní napájení v režimu UPS a tichý provoz série perfektně odpovídá potřebám uživatelů hledajících moderní, efektivní a spolehlivá řešení pro správu energie ve svých objektech.
| Parametr | GW5K-ET | GW6.5K-ET | GW8K-ET | GW10K-ET |
|---|---|---|---|---|
| Vstupní údaje baterie | Vstupní údaje baterie | Vstupní údaje baterie | Vstupní údaje baterie | Vstupní údaje baterie |
| Typ baterie | Lithium-iontová | Lithium-iontová | Lithium-iontová | Lithium-iontová |
| Rozsah napětí baterie (V) | 180-600 | 180-600 | 180-600 | 180-600 |
| Max. nabíjecí/vybíjecí proud baterie (A) | 25 | 25 | 25 | 25 |
| Způsob nabíjení baterie (Li-Ion) | Samoadaptace k systému správy baterie (BMS) | Samoadaptace k systému správy baterie (BMS) | Samoadaptace k systému správy baterie (BMS) | Samoadaptace k systému správy baterie (BMS) |
| Vstupní údaje fotovoltaiky (PV) | Vstupní údaje fotovoltaiky (PV) | Vstupní údaje fotovoltaiky (PV) | Vstupní údaje fotovoltaiky (PV) | Vstupní údaje fotovoltaiky (PV) |
| Max. vstupní DC výkon (W) | 6500 | 8450 | 9600 | 13000 |
| Max. vstupní DC napětí (V)*¹ | 1000 | 1000 | 1000 | 1000 |
| Rozsah MPPT napětí (V) | 200-850 | 200-850 | 200-850 | 200-850 |
| Startovací napětí (V) | 180 | 180 | 180 | 180 |
| Min. vstupní PV napětí (V)*⁷ | 210 | 210 | 210 | 210 |
| Rozsah MPPT napětí při plné zátěži (V) | 240-850 | 310-850 | 380-850 | 460-850 |
| Jmenovité vstupní DC napětí (V) | 620 | 620 | 620 | 620 |
| Max. vstupní proud na MPPT (A) | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 | 12,5 / 12,5 |
| Max. zkratový proud na MPPT (A) | 15,2 / 15,2 | 15,2 / 15,2 | 15,2 / 15,2 | 15,2 / 15,2 |
| Počet MPP trackerů | 2 | 2 | 2 | 2 |
| Počet stringů na MPP tracker | 1 / 1 | 1 / 1 | 1 / 1 | 1 / 1 |
| Výstupní údaje AC (síť) | Výstupní údaje AC (síť) | Výstupní údaje AC (síť) | Výstupní údaje AC (síť) | Výstupní údaje AC (síť) |
| Jmenovitý AC výkon do sítě (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. zdánlivý AC výkon do sítě (VA)*²*⁶ | 5500 | 7150 | 8800 | 11000 |
| Jmenovitý AC výkon ze sítě (VA) | 10000 | 13000 | 15000 | 15000 |
| Max. zdánlivý AC výkon ze sítě (VA) | 10000 | 13000 | 15000 | 15000 |
| Jmenovité výstupní AC napětí (V) | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE | 400 / 380, 3L/N/PE |
| Jmenovitá výstupní AC frekvence (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| Max. výstupní proud AC do sítě (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Max. vstupní proud AC ze sítě (A) | 15,2 | 19,7 | 22,7 | 22,7 |
| Účinník | ~1 (nastavitelný od 0,8 předstihem do 0,8 zpožděním) | ~1 (nastavitelný od 0,8 předstihem do 0,8 zpožděním) | ~1 (nastavitelný od 0,8 předstihem do 0,8 zpožděním) | ~1 (nastavitelný od 0,8 předstihem do 0,8 zpožděním) |
| THDi (při jmenovitém výkonu) (%) | < 3% | < 3% | < 3% | < 3% |
| Výstupní údaje AC (záložní) | Výstupní údaje AC (záložní) | Výstupní údaje AC (záložní) | Výstupní údaje AC (záložní) | Výstupní údaje AC (záložní) |
| Jmenovitý záložní výkon (VA) | 5000 | 6500 | 8000 | 10000 |
| Max. výstupní záložní výkon (VA) | 5000 | 6500 | 8000 | 10000 |
| Špičkový výstupní záložní výkon (VA)*³ | 10000, 60 s | 13000, 60 s | 16000, 60 s | 16500, 60 s |
| Max. výstupní záložní proud (A) | 8,5 | 10,8 | 13,5 | 16,5 |
| Jmenovité výstupní záložní napětí (V) | 400 / 380 | 400 / 380 | 400 / 380 | 400 / 380 |
| Jmenovitá výstupní záložní frekvence (Hz) | 50 / 60 | 50 / 60 | 50 / 60 | 50 / 60 |
| THDv (při lineární zátěži) (%) | < 3% | < 3% | < 3% | < 3% |
| Účinnost | Účinnost | Účinnost | Účinnost | Účinnost |
| Max. účinnost (%) | 98,00% | 98,00% | 98,20% | 98,20% |
| Max. účinnost baterie (při zatížení) (%) | 97,50% | 97,50% | 97,50% | 97,50% |
| Evropská účinnost (%) | 97,20% | 97,20% | 97,50% | 97,50% |
| Účinnost MPPT (%) | 99,90% | 99,90% | 99,90% | 99,90% |
| Ochrany | Ochrany | Ochrany | Ochrany | Ochrany |
| Ochrana proti ostrovnímu provozu | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti obrácené polaritě DC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Monitorování izolačního odporu | Integrované | Integrované | Integrované | Integrované |
| Monitorování svodového proudu (RCMU) | Integrované | Integrované | Integrované | Integrované |
| Ochrana proti přetížení výstupu AC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti zkratu na výstupu AC | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti obrácené polaritě baterie | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Ochrana proti přepětí | Integrovaná | Integrovaná | Integrovaná | Integrovaná |
| Obecné údaje | Obecné údaje | Obecné údaje | Obecné údaje | Obecné údaje |
| Provozní teplotní rozsah (°C) | -35 ~ 60 | -35 ~ 60 | -35 ~ 60 | -35 ~ 60 |
| Relativní vlhkost (%) | 0-95 % (bez kondenzace) | 0-95 % (bez kondenzace) | 0-95 % (bez kondenzace) | 0-95 % (bez kondenzace) |
| Maximální nadmořská výška instalace (m) | ≤ 4000 | ≤ 4000 | ≤ 4000 | ≤ 4000 |
| Chlazení | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce | Přirozená konvekce |
| Hladina hluku (dB) | < 30 | < 30 | < 30 | < 30 |
| Uživatelské rozhraní | LED a aplikace | LED a aplikace | LED a aplikace | LED a aplikace |
| Komunikace s BMS*⁴ | RS485; CAN | RS485; CAN | RS485; CAN | RS485; CAN |
| Komunikace s měřičem | RS485 | RS485 | RS485 | RS485 |
| Komunikace s EMS | RS485 (izolované) | RS485 (izolované) | RS485 (izolované) | RS485 (izolované) |
| Komunikace s portálem | Wi-Fi | Wi-Fi | Wi-Fi | Wi-Fi |
| Hmotnost (kg) | 24 | 24 | 24 | 24 |
| Rozměry (Š × V × H, mm) | 516 × 415 × 180 | 516 × 415 × 180 | 516 × 415 × 180 | 516 × 415 × 180 |
| Způsob montáže | Nástěnný držák | Nástěnný držák | Nástěnný držák | Nástěnný držák |
| Stupeň krytí (IP) | IP66 | IP66 | IP66 | IP66 |
| Spotřeba v pohotovostním režimu (W)*⁵ | < 15 | < 15 | < 15 | < 15 |
| Topologie | Beztransformátorová (neizolovaná baterie) | Beztransformátorová (neizolovaná baterie) | Beztransformátorová (neizolovaná baterie) | Beztransformátorová (neizolovaná baterie) |
Poznámky:
- *¹: Pro instalace s 1000V je maximální pracovní napětí 950V. Z bezpečnostních důvodů, pokud napětí PV řetězce překročí 600V, zobrazí se varování.
- *²: Podle místních síťových předpisů.
- *³: Dostupné pouze při dostatečném výkonu baterie a zdroji z PV řetězce.
- *⁴: CAN komunikace je standardně nastavena. Pokud používáte RS485, je potřeba přepnout odpovídající komunikační vodič.
- *⁵: Bez aktivního záložního výstupu.
- *⁶: Pro Belgii je maximální zdánlivý výstupní výkon (VA): GW5K-ET je 5000; GW6.5K-ET je 6500; GW8K-ET je 8000; GW10K-ET je 10000.
- *⁷: Pokud není baterie připojena, měnič začne pracovat pouze tehdy, když napětí PV řetězce překročí 400V.
- Aktuální certifikáty jsou k dispozici na webových stránkách GoodWe.
