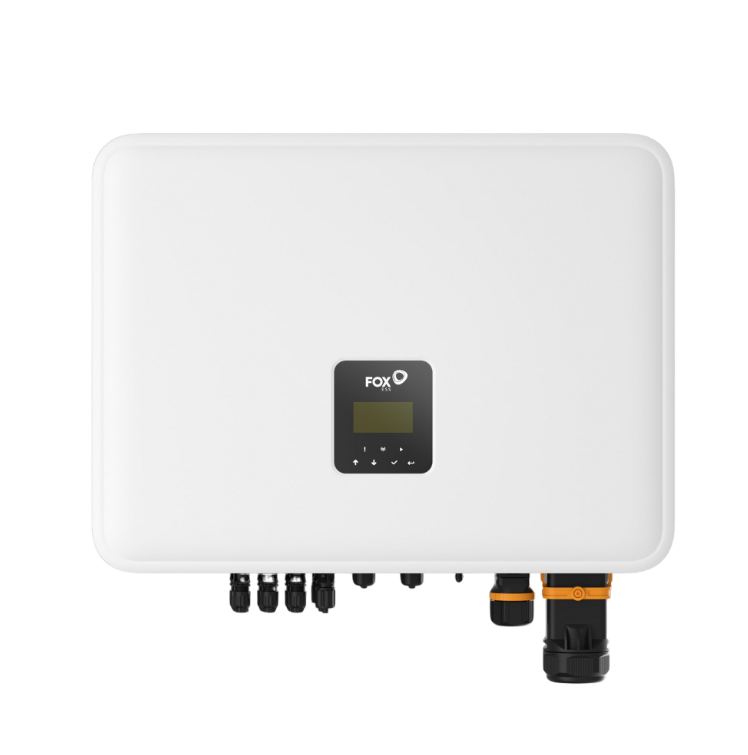

Střídač – FoxESS – P3-6.0-SH – hybridní – HV
SKU: F290B51
EAN: 2010000034583
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Evropská efektivita | |
| Hmotnost | 37,9 kg |
| CN | 85044085 |
Čistá cena
1 476,89 €
Hrubý
Hrubý
Karta katalogowa FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Karta-katalogowa.pdf
Instrukcja montażu FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Instrukcja-montazu.pdf
Gwarancja FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Gwarancja.pdf
Certyfikat zgodności 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-2.pdf
Deklaracja zgodności FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Deklaracja-zgodnosci.pdf
Oświadczenie FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Oswiadczenie.pdf
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Evropská efektivita | |
| Hmotnost | 37,9 kg |
| CN | 85044085 |
Třífázový hybridní střídač Fox ESS P3-5 (řada P3-SH)
Inovativní třífázové hybridní střídače Fox ESS řady P3-SH jsou navrženy tak, aby maximalizovaly využití solární energie během dne a ukládaly její přebytek pro noc. Jsou vybaveny pokročilou technologií a kompatibilitou s vysokonapěťovými bateriemi Fox ESS, což umožňuje flexibilní a efektivní řízení energie.
Hlavní vlastnosti Fox ESS P3-5:
- Vysoká kompatibilita s HV bateriemi: Bezproblémová integrace s vysokonapěťovými lithiovo-iontovými bateriemi Fox ESS v rozsahu 100–800 V pro optimální ukládání energie.
- Vynikající účinnost: Maximální účinnost až 97,90 % a impozantní účinnost MPPT 99,90 %, které zajišťují efektivní konverzi energie.
- Široký rozsah výkonů: Dostupné jmenovité AC výkony od 5 kW do 15 kW a maximální vstupní výkon PV až 30 kW, což poskytuje flexibilitu pro různé instalace.
- Inteligentní monitoring a snadné používání: Vzdálené monitorování systému prostřednictvím mobilní aplikace nebo webu (FoxCloud V2.0) a rychlá, intuitivní instalace typu plug-and-play.
- Odolnost a komplexní zabezpečení: Konstrukce s krytím IP65 umožňuje instalaci v různých prostředích, doplněná komplexními ochranami včetně ochrany proti opačné polaritě, ostrovnímu provozu (islanding) a přetížení.
- Dlouhá záruka: Standardní 10letá záruka výrobce potvrzující spolehlivost a odolnost zařízení.
Pro koho je to dobrá volba?
Střídače řady Fox ESS P3-SH jsou vynikající volbou pro majitele rodinných domů a malé i střední podniky, kteří chtějí optimalizovat vlastní spotřebu solární energie a zvýšit svoji energetickou nezávislost. Díky třífázové konstrukci, vysoké účinnosti, flexibilitě ukládání energie a dálkovému monitoringu se ideálně hodí do fotovoltaických systémů vyžadujících spolehlivé a pokročilé řízení energie.
Karta katalogowa FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Karta-katalogowa.pdf
Instrukcja montażu FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Instrukcja-montazu.pdf
Gwarancja FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Gwarancja.pdf
Certyfikat zgodności 1 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-1.pdf
Certyfikat zgodności 2 FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Certyfikat-zgodnosci-2.pdf
Deklaracja zgodności FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Deklaracja-zgodnosci.pdf
Oświadczenie FoxESS P3-5.0-SH - P3-15.0-SH
FoxESS-P3-5.0-SH-P3-15.0-SH-Oswiadczenie.pdf
| Parametr | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. výkon PV (Wp) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Max. vstupní výkon (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Max. vstupní napětí (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Jmenovité vstupní napětí (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Max. vstupní proud MPPT (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Max. zkratový proud MPPT (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Max. vstupní výkon MPPT (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Min. provozní napětí PV (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Rozsah pracovního napětí MPPT (V) | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 |
| Spouštěcí napětí (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Počet nezávislých MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Počet řetězců na MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATERIE | |||||||
| Typ baterie | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) | Lithium-ion baterie (LFP) |
| Rozsah napětí baterie (V) | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Min. provozní napětí baterie (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. napětí baterie při plném AC zatížení (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Max. nabíjecí/vybíjecí proud (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Komunikační rozhraní | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| VÝSTUP AC | |||||||
| Jmenovitý výstupní výkon (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Max. zdánlivý výkon (VA) | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Jmenovité napětí sítě (rozsah AC) (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Jmenovitý AC proud (A) (na fázi) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Max. AC proud (A) (na fázi) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Faktor výkonu | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) |
| THDI (%) | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon | <3 pro jmenovitý výkon |
| VSTUP AC | |||||||
| Max. vstupní výkon AC (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Jmenovité napětí sítě AC (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě AC (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Max. AC proud (A) (na fázi) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| VÝSTUP EPS | |||||||
| Max. zdánlivý výkon (VA) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Špičkový zdánlivý výkon (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Jmenovité napětí sítě EPS (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě EPS (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. EPS proud (A) (na fázi) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Faktor výkonu | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) |
| Doba přepnutí (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV (%) | <3 při lineární zátěži | <3 při lineární zátěži | <3 při lineární zátěži | <3 při lineární zátěži | <3 při lineární zátěži | <3 při lineární zátěži | <3 při lineární zátěži |
| ÚČINNOST | |||||||
| Účinnost MPPT (%) | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Max. účinnost (%) | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Evropská účinnost (%) | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| OCHRANY | |||||||
| Ochrana proti reverzní polaritě PV | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti reverzní polaritě baterie | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti ostrovnímu provozu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti zkratům | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování úniku proudu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování izolačního odporu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Přepěťová kategorie | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) |
| Ochrana proti obrácené polaritě | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti přetížení / tepelná ochrana | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti přepětí AC/DC | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) | Typ II (PV)/Typ II (AC) |
| AFCI ochrana | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně |
| DC odpojovač | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| OBECNÉ ÚDAJE | |||||||
| Rozměry (Š*V*H) (mm) | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Rozměry balení (Š*V*H) (mm) | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Čistá hmotnost (kg) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Hrubá hmotnost (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Instalace | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž |
| Rozsah provozních teplot (°C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) | -25~+60 (omezení nad 45 °C) |
| Teplota skladování (°C) | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Relativní vlhkost skladování/provozu (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Nadmořská výška (m) | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 |
| Třída ochrany | I | I | I | I | I | I | I |
| Stupeň ochrany | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) |
| Spotřeba energie (W) | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 |
| Režim nečinnosti | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Chlazení | Přirozené | Přirozené | Přirozené | Přirozené | Přirozené | Chlazení ventilátorem | Chlazení ventilátorem |
| Hladina hluku (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topologie měniče | Bez transformátoru | Bez transformátoru | Bez transformátoru | Bez transformátoru | Bez transformátoru | Bez transformátoru | Bez transformátoru |
| Komunikace | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready |
| Standardní záruka (roky) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Tlačítko | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka | 4× kapacitní dotyková tlačítka |
| Zvukový signalizátor | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) |
Poznámky:
[1] Pro systém 1000 V je maximální provozní napětí PV 950 V.
[2] Spouštěcí napětí napájení měniče je 90 V.
[3] Belgické bezpečnostní předpisy vyžadují, aby zdánlivý výkon 10000 W byl 10000 VA.
Verze 1.0 | 2025/02/05
