Hybridní střídač FoxESS P3-10.0-SH
SKU: F290B71
EAN: 2010000034613
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Hmotnost | 37,9 kg |
| CN | 85044086 |
Čistá cena
1 586,22 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| Režim provozu off-grid | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD Typ III | |
| SPD – Volný slot | |
| AFCI | |
| Rozsah napětí MPPT | |
| Maximální vstupní proud na MPPT [A] | |
| Maximální příkon [W] | |
| Hmotnost | 37,9 kg |
| CN | 85044086 |

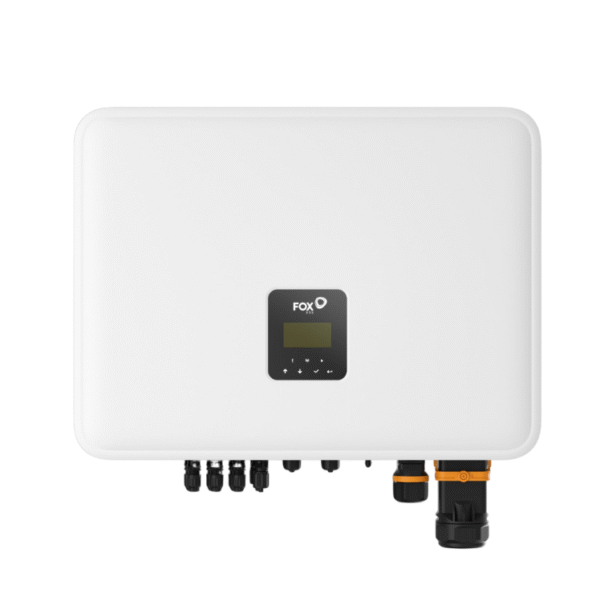

Trojfázový hybridní měnič Fox ESS P3-5 (řada P3-SH)
Inovativní trojfázové hybridní měniče Fox ESS z řady P3-SH jsou navrženy tak, aby maximalizovaly využití sluneční energie během dne a ukládaly její přebytek pro noc. Jsou vybaveny pokročilou technologií a kompatibilitou s vysokonapěťovými bateriemi Fox ESS, což poskytuje flexibilní a efektivní řízení energie.
Klíčové vlastnosti Fox ESS P3-5:
- Vysoká kompatibilita s bateriemi s vysokým napětím: Bezproblémová integrace s vysokonapěťovými lithium‑iontovými bateriemi Fox ESS v rozsahu 100–800 V pro optimální ukládání energie.
- Vynikající účinnost: Maximální účinnost až 97,90 % a impozantní účinnost MPPT na úrovni 99,90 %, které zajišťují efektivní konverzi energie.
- Široký rozsah výkonů: Dostupné jmenovité střídavé výkony (AC) od 5 kW do 15 kW a maximální vstupní PV výkon až 30 kW, což umožňuje flexibilní přizpůsobení různým instalačním potřebám.
- Inteligentní monitoring a snadné použití: Vzdálené sledování systému prostřednictvím mobilní aplikace nebo webu (FoxCloud V2.0) a rychlá, intuitivní instalace typu plug-and-play.
- Odolnost a kompletní zabezpečení: Konstrukce s krytím IP65 umožňuje montáž v různých prostředích, doplněná komplexními ochranami, včetně ochrany proti obrácené polaritě, ochraně proti ostrovnímu provozu a přetížení.
- Dlouhá záruka: Standardní 10letá záruka výrobce potvrzující spolehlivost a trvanlivost zařízení.
Pro koho je to dobrá volba?
Měniče z řady Fox ESS P3-SH jsou vynikající volbou pro majitele rodinných domů a malé či střední podniky, kteří chtějí optimalizovat vlastní spotřebu solární energie a zvýšit energetickou nezávislost. Díky trojfázové konstrukci, vysoké účinnosti, flexibilitě v ukládání energie a vzdálenému monitorování se skvěle hodí do fotovoltaických systémů vyžadujících spolehlivé a pokročilé řízení energie.
| Parametr | P3-5.0-SH | P3-6.0-SH | P3-8.0-SH | P3-9.9-SH | P3-10.0-SH | P3-12.0-SH | P3-15.0-SH |
|---|---|---|---|---|---|---|---|
| VSTUP PV | |||||||
| Max. výkon PV (Wp) | 11000 | 14000 | 18000 | 20000 | 20000 | 24000 | 30000 |
| Max. vstupní výkon (W) | 11000 | 13200 | 17600 | 18000 | 18000 | 22500 | 22500 |
| Max. vstupní napětí (V) | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] | 1000 [1] |
| Jmenovité vstupní napětí (V) | 620 | 620 | 620 | 620 | 620 | 620 | 620 |
| Max. vstupní proud MPPT (A) | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Max. zkratový proud MPPT (A) | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 | 25/25/25 |
| Max. vstupní výkon MPPT (W) | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 | 10000/10000/10000 |
| Min. provozní napětí PV (V) | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] | 90 [2] |
| Rozsah provozního napětí MPPT (V) | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 | 120~950 |
| Spouštěcí napětí (V) | 140 | 140 | 140 | 140 | 140 | 140 | 140 |
| Počet nezávislých MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Počet stringů na MPPT | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 | 1+1+1 |
| BATERIE | |||||||
| Typ baterie | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) | Lithium‑ionová baterie (LFP) |
| Rozsah napětí baterie (V) | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 | 100~800 |
| Min. provozní napětí baterie (V) | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Min. napětí baterie při plném AC zatížení (V) | 108 | 125 | 160 | 210 | 210 | 250 | 310 |
| Max. nabíjecí/vybíjecí proud (A) | 50 | 50 | 50 | 50 | 50 | 50 | 50 |
| Komunikační rozhraní | CAN | CAN | CAN | CAN | CAN | CAN | CAN |
| VÝSTUP AC | |||||||
| Jmenovitý výstupní výkon (W) | 5000 | 6000 | 8000 | 9900 | 10000 | 12000 | 15000 |
| Max. zdánlivý výkon (VA) | 5500 | 6600 | 8800 | 9900 | 11000 [3] | 13200 | 16500 |
| Jmenovité síťové napětí (rozsah AC) (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Jmenovitý proud AC (A) (na fázi) | 7,6 | 9,1 | 12,1 | 15,0 | 15,2 | 18,2 | 22,7 |
| Max. proud AC (A) (na fázi) | 8,3 | 10,0 | 13,3 | 15,0 | 16,7 | 20,0 | 25,0 |
| Účiník | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) |
| THDI (%) | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu | <3 při jmenovitém výkonu |
| VSTUP AC | |||||||
| Max. vstupní výkon AC (VA) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 16000 |
| Jmenovité síťové napětí AC (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě AC (Hz) | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 | 50/60, ±5 |
| Max. proud AC (A) (na fázi) | 9,1 | 10,9 | 14,5 | 18,2 | 18,2 | 21,8 | 24,2 |
| VÝSTUP EPS | |||||||
| Max. zdánlivý výkon (VA) | 5000 | 6000 | 8000 | 10000 | 10000 | 12000 | 15000 |
| Špičkový zdánlivý výkon (VA) (60 s) | 6000 | 7200 | 9600 | 12000 | 12000 | 14400 | 15000 |
| Jmenovité napětí sítě EPS (V) | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE | 400/230Vac; 380/220Vac, 3L/N/PE |
| Jmenovitá frekvence sítě EPS (Hz) | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Max. proud EPS (A) (na fázi) | 7,2 | 8,7 | 11,6 | 14,5 | 14,5 | 17,4 | 21,7 |
| Účiník | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) | 1 (nastavitelný od 0,8 kapacitního do 0,8 indukčního) |
| Doba přepnutí (ms) | <20 | <20 | <20 | <20 | <20 | <20 | <20 |
| THDV (%) | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe | <3 @Obciążenie liniowe |
| ÚČINNOST | |||||||
| Účinnost MPPT (%) | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 | 99,90 |
| Max. účinnost (%) | 97,30 | 97,70 | 97,70 | 97,90 | 97,90 | 97,90 | 97,90 |
| Evropská účinnost (%) | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 | 97,20 |
| OCHRANY | |||||||
| Ochrana proti obrácené polaritě PV | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti obrácené polaritě baterie | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti ostrovnímu provozu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Ochrana proti zkratu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování únikového proudu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Monitorování izolačního odporu | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Přepěťová kategorie | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) | III (strana AC), II (strana DC) |
| Ochrana proti obrácené polaritě | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Přetížení / Tepelná ochrana | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Přepěťová ochrana AC/DC | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) | Typ II (PV) / Typ II (AC) |
| AFCI ochrana | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně | Volitelně |
| DC odpojovač | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| OBECNÉ ÚDAJE | |||||||
| Rozměry (Š*V*H) (mm) | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 | 600*450*226 |
| Rozměry balení (Š*V*H) (mm) | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 | 665*545*390 |
| Hmotnost netto (kg) | 34 | 34 | 34 | 34 | 34 | 34 | 34 |
| Hmotnost brutto (kg) | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Instalace | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž | Nástěnná montáž |
| Rozsah pracovní teploty (°C) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) | -25~+60 (omezení nad 45) |
| Teplota skladování (°C) | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 |
| Relativní vlhkost při skladování/provozu (%) | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 | 0~100 |
| Nadmořská výška (m) | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 | <4000 @Omezení nad 2000 |
| Třída ochrany | I | I | I | I | I | I | I |
| Stupeň krytí | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) | IP65 (Pro venkovní použití) |
| Spotřeba energie (W) | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 | 20~25 |
| Režim nečinnosti | ANO | ANO | ANO | ANO | ANO | ANO | ANO |
| Chlazení | Přirozené | Přirozené | Přirozené | Přirozené | Přirozené | Ventilátorové chlazení | Ventilátorové chlazení |
| Hladina hluku (dB) | <40 | <40 | <40 | <40 | <40 | <55 | <55 |
| Topologie měniče | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový | Beztransformátorový |
| Komunikace | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready | Ethernet, EMS (RS485), měřič, WLAN (WiFi+LAN+Bluetooth), 4G (volitelně), DRM, Ripple Control, USB, BMS (CAN), SG Ready |
| Standardní záruka (roky) | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
| Tlačítko | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka | 4* Kapacitní dotyková tlačítka |
| Zvukový indikátor | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) | 1, vnitřní (EPS a chyba uzemnění) |
Poznámky:
[1] U systému 1000 V je maximální provozní napětí PV 950 V.
[2] Spouštěcí napětí napájení měniče je 90 V.
[3] Belgické bezpečnostní předpisy vyžadují, aby hodnota zdánlivého výkonu pro 10000 W činila 10000 VA.
Verze 1.0 | 2025/02/05
