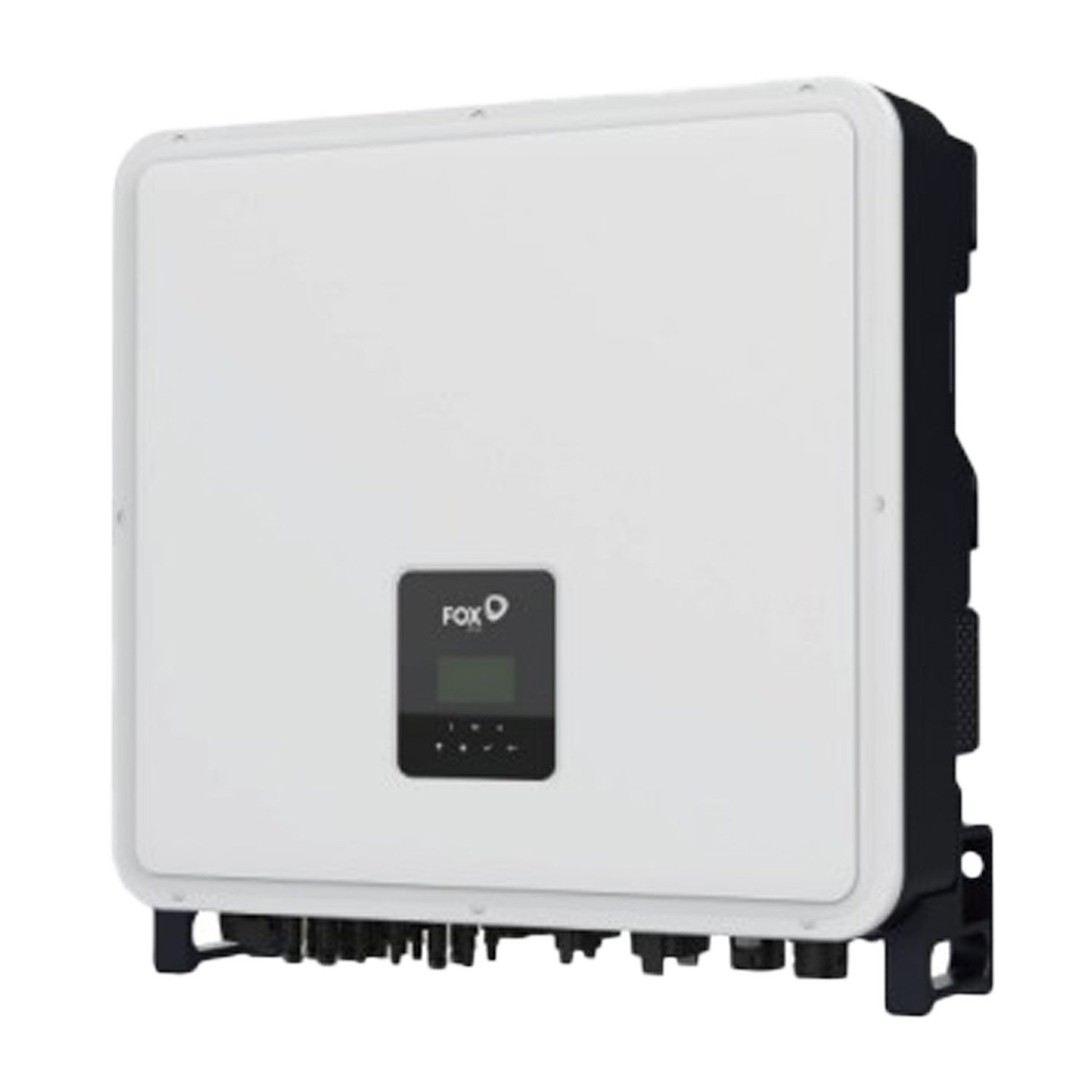

Střídač – FoxESS – H3 PRO – 20.0 – hybridní – HV
SKU: F290B82
EAN: 5905951589619
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | |
| Hmotnost | 63 kg |
| CN | 85044086 |
Čistá cena
3 007,44 €
Hrubý
Hrubý
Podrobnosti o produktu
| Výrobce | |
|---|---|
| Jmenovitý výkon | |
| Napájení | |
| Hybridní zařízení | |
| MPPT | |
| Záruka | |
| Čistá šířka | |
| Čistá hloubka | |
| Čistá výška | |
| CAN | |
| CAN 2.0 | |
| RS485 | |
| SPD Typ I | |
| SPD Typ II | |
| SPD – Volný slot | |
| AFCI | |
| Hmotnost | 63 kg |
| CN | 85044086 |
FOX ESS Řada H3 Pro
Třífázové hybridní střídače/AC nabíječky řady H3 Pro od FOX ESS jsou všestranným řešením pro skladování energie, nabízejícím vysokou účinnost a flexibilitu konfigurace. Navrženy pro snadnou instalaci a vzdálené monitorování, zajišťují spolehlivý provoz v různých prostředích díky stupni krytí IP65. Skvěle spolupracují s vysokonapěťovými bateriemi Fox ESS a tvoří optimalizovaný systém řízení energie.
Hlavní vlastnosti FOX ESS řady H3 Pro:
- Maximální vstupní výkon PV až 45 000 W (v závislosti na modelu).
- Možnost paralelního zapojení až 10 střídačů, což umožňuje snadné škálování systému podle potřeb uživatele.
- Kapacita modulárních baterií až 83,88 kWh, což poskytuje velkou flexibilitu při konfiguraci úložiště energie.
- Maximální proud nabíjení/vybíjení baterie 50+50 A.
- Stupeň krytí IP65, umožňující venkovní instalaci.
- Vzdálené monitorování provozu systému pomocí mobilní aplikace nebo webového rozhraní.
Pro koho je to dobrá volba?
Řada H3 Pro je vynikající volbou pro fotovoltaické instalace vyžadující pokročilé řízení energie a možnosti ukládání. Hodí se jak pro domácí, tak obchodní použití, kde je klíčová flexibilita systému, možnost jeho rozšíření a vysoká účinnost. Funkce jako vzdálené monitorování a snadná instalace ocení instalatéři i uživatelé, kteří si potrpí na pohodlí a kontrolu nad svým energetickým systémem.
| Parametr | H3-Pro-15.0 | H3-Pro-20.0 | H3-Pro-22.0 | H3-Pro-24.9 | H3-Pro-25.0 | H3-Pro-29.9 | H3-Pro-30.0 |
| VSTUP PV (POUZE HYBRIDNÍ MĚNIČE) | |||||||
| Maximální vstupní výkon [W] | 22500 | 30000 | 33000 | 37500 | 37500 | 45000 | 45000 |
| Maximální vstupní napětí [V] | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Jmenovité vstupní napětí [V] | 750 | 750 | 750 | 750 | 750 | 750 | 750 |
| Maximální vstupní proud [A] | 32 | 32 | 32 | 32 | 32 | 32 | 32 |
| Maximální zkratový proud [A] | 40 | 40 | 40 | 40 | 40 | 40 | 40 |
| Provozní napětí MPPT [V] | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 | 150 ~ 850 |
| Provozní napětí MPPT [V] (plné zatížení) | 170~850 | 230~850 | 250~850 | 280~850 | 280~850 | 340~850 | 340~850 |
| Startovací napětí [V] | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
| Počet nezávislých MPPT | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Počet stringů na MPPT | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 | 2/2/2 |
| Maximální zpětný proud měniče [A] | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
| BATERIE | |||||||
| Typ baterie | Lithium-železo-fosfátové (LFP) | ||||||
| Rozsah napětí baterie [V] | 150~800 | ||||||
| Rozsah napětí baterie při plném zatížení AC [V] | 160~790 | 220~790 | 240~790 | 270~790 | 270~790 | 330~790 | 330~790 |
| Maximální nabíjecí/vybíjecí proud [A] | 50+50 | ||||||
| Počet bateriových vstupů | 2 | ||||||
| Komunikační rozhraní | CAN | ||||||
| VÝSTUP AC | |||||||
| Jmenovitý výstupní výkon [VA] | 15000 | 20000 | 22000 | 24900 | 25000 | 29900 | 30000 |
| Maximální zdánlivý výkon [VA] | 16500 | 22000 | 24200 | 24900 | 27500 | 29900 | 33000 |
| Jmenovité síťové napětí AC [VAC] | 400/230; 380/220, 3L/N/PE | ||||||
| Jmenovitá síťová frekvence AC [Hz] | 50/60, +5 | ||||||
| Maximální proud AC [A] (na fázi) | 25,0 | 33,3 | 36,7 | 37,7 | 41,7 | 45,4 | 50,0 |
| Účiník | 1 (nastavitelný od 0,8 kapacitní do 0,8 indukční) | ||||||
| Limit exportu | ANO | ||||||
| THDI [%] | <3 při jmenovitém výkonu | ||||||
| VSTUP AC | |||||||
| Maximální vstupní výkon AC [VA] | 22500 | 30000 | 33000 | 35000 | 35000 | 35000 | 35000 |
| Jmenovité síťové napětí AC [V] | 400/230; 380/220, 3L/N/PE | ||||||
| Jmenovitá síťová frekvence AC [Hz] | 50/60, +5 | ||||||
| Maximální proud AC [A] (na fázi) | 34,1 | 45,5 | 50,0 | 53,0 | 53,0 | 53,0 | 53,0 |
| Účiník | 1 (nastavitelný od 0,8 kapacitní do 0,8 indukční) | ||||||
| VÝSTUP EPS | |||||||
| Maximální zdánlivý výkon [VA] | 15000 | 20000 | 22000 | 25000 | 25000 | 30000 | 30000 |
| Maximální špičkový zdánlivý výkon [VA] (60 s) | 18000 | 24000 | 26400 | 30000 | 30000 | 36000 | 36000 |
| Jmenovité napětí sítě EPS [V] | 400/230; 380/220,3L/N/PE | ||||||
| Jmenovitá frekvence sítě EPS [Hz] | 50/60 | ||||||
| Maximální proud EPS [A] (na fázi) | 22,7 | 30,3 | 33,3 | 37,9 | 37,9 | 45,5 | 45,5 |
| Účiník | 1 (nastavitelný od 0,8 kapacitní do 0,8 indukční) | ||||||
| Paralelní připojení (kaskáda) | Ano, až 10 zařízení | ||||||
| Doba přepnutí [ms] | <20 | ||||||
| THDV [%] | <3 při jmenovitém výkonu | ||||||
| ÚČINNOST | |||||||
| Účinnost MPPT [%] | 99,90 | ||||||
| Maximální účinnost [%] | 97,80 | ||||||
| Maximální účinnost (BAT do AC) [%] | 97,60 | ||||||
| Maximální účinnost (PV do BAT) [%] | 98,10 | ||||||
| Evropská účinnost [%] | 97,30 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 | 97,40 |
| OCHRANNÉ FUNKCE | |||||||
| Ochrana proti opačné polaritě PV | ANO | ||||||
| Ochrana proti opačné polaritě baterie | ANO | ||||||
| Ochrana proti ostrovnímu provozu | ANO | ||||||
| Ochrana proti zkratu | ANO | ||||||
| Monitorování proudových úniků | ANO | ||||||
| Monitorování izolačního odporu | ANO | ||||||
| Přepěťová kategorie | III (strana AC), II (strana DC) | ||||||
| Ochrana proti opačné polaritě | ANO | ||||||
| Přetížení / teplotní ochrana | ANO | ||||||
| Ochrana proti přepětí AC/DC | Typ II/Typ II | ||||||
| AFCI ochrana | Volitelně | ||||||
| DC odpojovač | Volitelně | ||||||
| Monitorování PV stringů | Volitelně | ||||||
| OBECNÉ ÚDAJE | |||||||
| Rozměry (SWG) [mm] | 600560225 | ||||||
| Rozměry balení (SWG) [mm] | 720680370 | ||||||
| Čistá hmotnost [kg] | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 | 52,5 |
| Hrubá hmotnost [kg] | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 | 57,5 |
| Montáž | Nástěnná | ||||||
| Rozsah provozní teploty [°C] | -25 ~ +60 (omezení při 45 °C) | ||||||
| Teplota skladování [°C] | -40~+70 | ||||||
| Hlučnost (typ) [dB] | <60 | ||||||
| Vlhkost [%] | 0~95 (bez kondenzace) | ||||||
| Nadmořská výška [m] | <4000 | ||||||
| Třída ochrany | I | ||||||
| Stupeň krytí | IP65 (pro venkovní použití) | ||||||
| Spotřeba energie [W] | 200 W aktivní, 18 W v režimu nečinnosti | ||||||
| Režim nečinnosti | ANO | ||||||
| Chlazení | Inteligentní ventilátorové chlazení | ||||||
| Topologie měniče | Beztransformátorový | ||||||
| Komunikace | Měřič, WiFi, 4G (volitelně), DRM, USB, BMS (CAN), RS485 | ||||||
| LCD displej | Podsvícený, 164 znaků | ||||||
| Tlačítko | 4 kapacitní dotyková tlačítka | ||||||
| Zvukový signalizátor | 1, vnitřní (EPS a chyba uzemnění) | ||||||
| CERTIFIKACE A NORMA | |||||||
| Bezpečnost | EN 62109-1, EN 62109-2 | ||||||
| EMC | IEC 61000-6-2, IEC 61000-6-3 | ||||||
Poznámka: Maximální vstupní výkon pro MPPT je 15 kW. Při mezním napětí 1000 V je maximální provozní PV napětí měniče 950 V. Při PV napětí vyšším než 955 V bude hlášena chyba vysokého napětí.
