DELTA PCS100HV
Podrobnosti o produktu
Doba realizace objednávky činí 60/90 dní

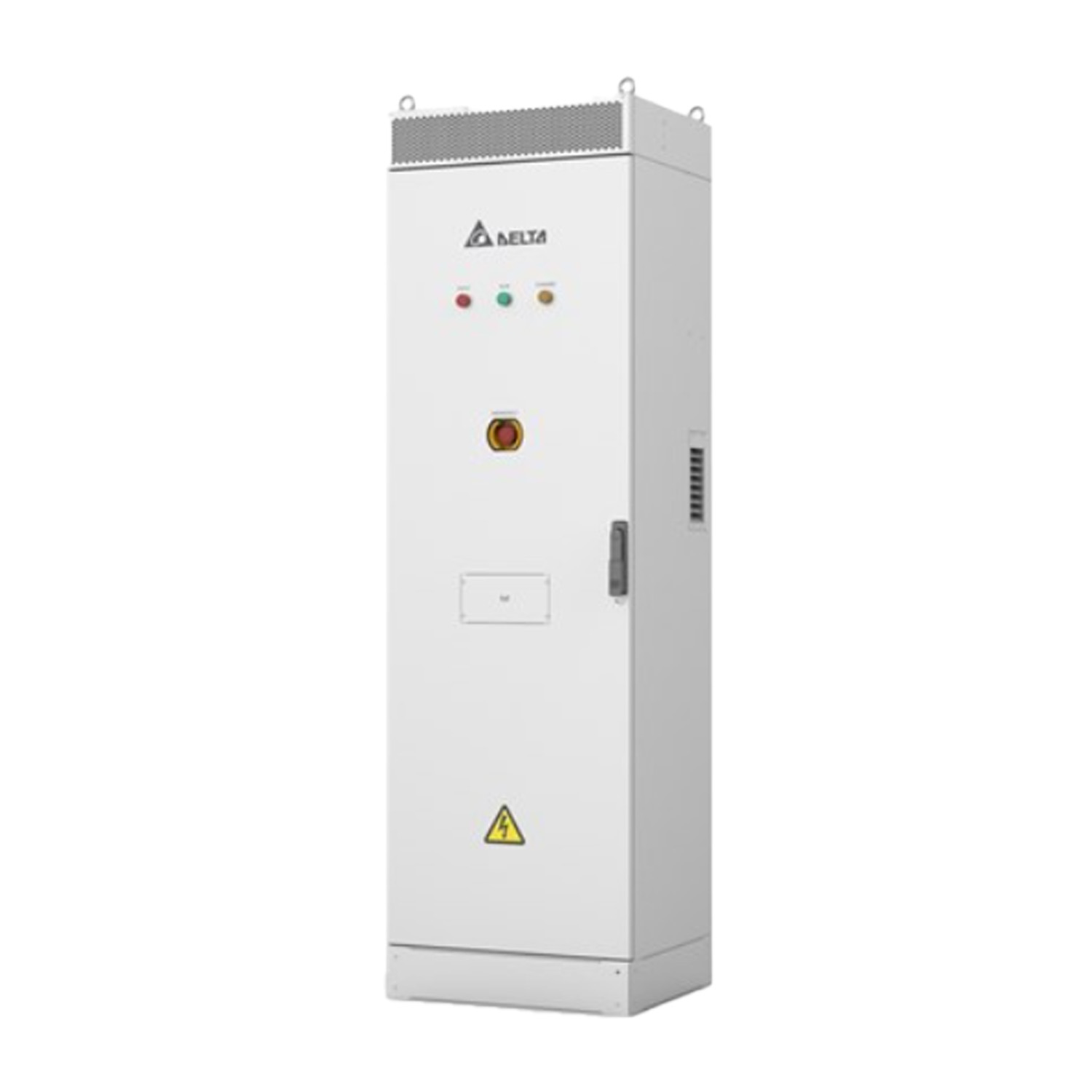

Systém konverze výkonu (PCS) Delta PCS100HV
Systém konverze výkonu (Power Conditioning System) Delta PCS100HV je obousměrný měnič pro ukládání energie určený pro on-grid i off-grid aplikace, jako je záložní napájení, snížení špiček (peak shaving), posun zatížení nebo vlastní spotřeba energie z fotovoltaiky. Vyznačuje se špičkovou v oboru účinností, vysokou efektivitou a nízkými ztrátami v pohotovostním režimu. Jeho kompaktní konstrukce a škálovatelnost umožňují flexibilní konfiguraci a integraci s běžnými bateriovými systémy a schopnost „černého spuštění“ ho činí ideálním pro záložní napájení a mikrosítě.
Nejvýznamnější vlastnosti systému konverze výkonu (PCS) Delta PCS100HV:
- Efektivní a přesná regulace výkonu: Výkon 100 kW při AC 400 V, špičková účinnost 98 % a rychlá doba odezvy výkonu méně než 20 ms.
- Univerzální použití pro ukládání energie: Možnost kompenzace jalového výkonu, snížení špiček (peak shaving), posun zatížení, schopnost černého spuštění pro záložní napájení a mikrosítě a provoz v režimech on-grid i off-grid.
- Flexibilní konfigurace systému: Možnost škálování propojením více jednotek a podpora třífázových čtyřvodičových zátěží bez nutnosti použití transformátoru.
- Široká kompatibilita s bateriemi: Integrace s hlavními značkovými bateriovými systémy, včetně lithium-iontových, olověných (kyselinových) a průtokových.
- Pokročilé provozní parametry: Široký rozsah vstupního DC napětí (650–1350 V), vysoký stupeň krytí IP55 a řada ochran, včetně ochrany proti opačné polaritě DC a detekce izolace DC.
- Široké využití: Ideální pro komerční budovy, nemocnice, nabíjecí stanice, univerzitní kampusy a továrny.
Pro koho je to dobrá volba?
Delta PCS100HV je vynikající volbou pro developery a provozovatele komerčních i průmyslových systémů skladování energie, kteří potřebují spolehlivé, efektivní a škálovatelné řešení pro řízení energie. Jeho schopnost fungovat v různých aplikacích — od zlepšení kvality energie po tvorbu mikrosítí — v kombinaci s vysokou účinností a kompatibilitou s různými bateriovými technologiemi z něj činí univerzální nástroj pro optimalizaci nákladů na energii, zajištění kontinuity napájení a integraci obnovitelných zdrojů energie.
| Parametr | PCS100HV |
|---|---|
| Připojení AC | |
| Jmenovité síťové napětí (Vac) | 400 Vac (3P,N,PE) nebo (3P,PE) |
| Rozsah síťového napětí (Vac) | 352 ~ 440 Vac |
| Jmenovitá síťová frekvence (Hz) | 50 Hz |
| Rozsah frekvence (Hz) | 45 ~ 55 Hz |
| Jmenovitý výkon AC (kVA / kW) | 100 kVA / kW |
| Jmenovitý proud AC (A) | 145 A |
| Max. trvalý proud AC (A) | 167 A |
| Maximální výkon AC (kVA / kW) | 110 kVA / kW |
| THD proudu (%) | < 3% |
| Vstřikování proudu DC | <0,5% jmenovitého proudu |
| Učiník | -1 až 1, plynule nastavitelné |
| Připojení DC | |
| Rozsah napětí DC (Vdc) | 650 ~ 1,350 Vdc pro 3P3W ¹⁾ / 700 ~ 1,350 Vdc pro 3P4W v ostrovním režimu ¹⁾, ²) |
| Spouštěcí napětí DC (V) | 650V |
| Jmenovitý výkon vybíjení / nabíjení (kW) | 102 kW / 98 kW |
| Max. proud vybíjení / nabíjení (A) | 157A / 151A |
| Autonomní provoz (Standalone Operation) | |
| Jmenovité výstupní napětí (Vac) | 400Vac (3P,N,PE) |
| Jmenovitý výstupní výkon (kVA / kW) | 100 kVA / kW při lineárním zatížení; 80 kVA při zatížení RCD (Ipk≤240A) ³⁾ |
| Jmenovitý výstupní proud (A) | 145 A |
| THD výstupního napětí (%) | < 3% při jmenovitém lineárním zatížení |
| Účinnost | |
| Špičková účinnost (%) | 98% |
| Ztráta v pohotovostním režimu (W) | <25 W v režimu studeného startu |
| Prostředí | |
| Max. nadmořská výška (m) | 4,000 m, snížení výkonu nad 2 000 m |
| Provozní teplota (°C) | -30 °C až +60 °C, snížení výkonu nad 45 °C |
| Vlhkost (%) | 0 až 95% RH, bez kondenzace |
| Akustický hluk (dB) | < 70 dB na 1 m při 25 °C při jmenovitých podmínkách, max. 75 dB |
| Chlazení | Vynucené proudění vzduchu s regulací rychlosti |
| Třída krytí (IP) | IP55 |
| Obecné | |
| Uživatelské rozhraní | LED, EPO, Ethernet |
| Komunikace | Ethernet/Modbus TCP |
| Rozměry (Š x V x H) (mm) | 600 x 2000 x 500 mm |
| Čistá hmotnost (kg) | 230 kg |
| Certifikát | Bezpečnost: IEC 62477-1, EN62477-1
Síťový kód: AS/NZS 4777.2:2020 EMC: IEC/EN 61000-6-2, IEC/EN 61000-6-4 Vibrace: IEC 60068-2-6:2007 |
| Ochrana | Ochrana proti obrácené polaritě DC/OVP/UVP/OCP/detekce izolace DC |
| Shoda produktu | CE, RCM |
| Vhodná chemie baterií | lithium-iontová, olověno-kyselinová, průtoková |
1) Výstupní výkon bude snížen, pokud je napětí DC vyšší než 1250V.
2) Minimální napětí DC by mělo být větší než 750V, pokud je zatížení 100% nevyvážené.
3) Transformátorové, motorové nebo usměrňovačové zatížení, které má velký spouštěcí proud (Ipk>240A), není zahrnuto.
* Specifikace se mohou změnit bez předchozího upozornění.
